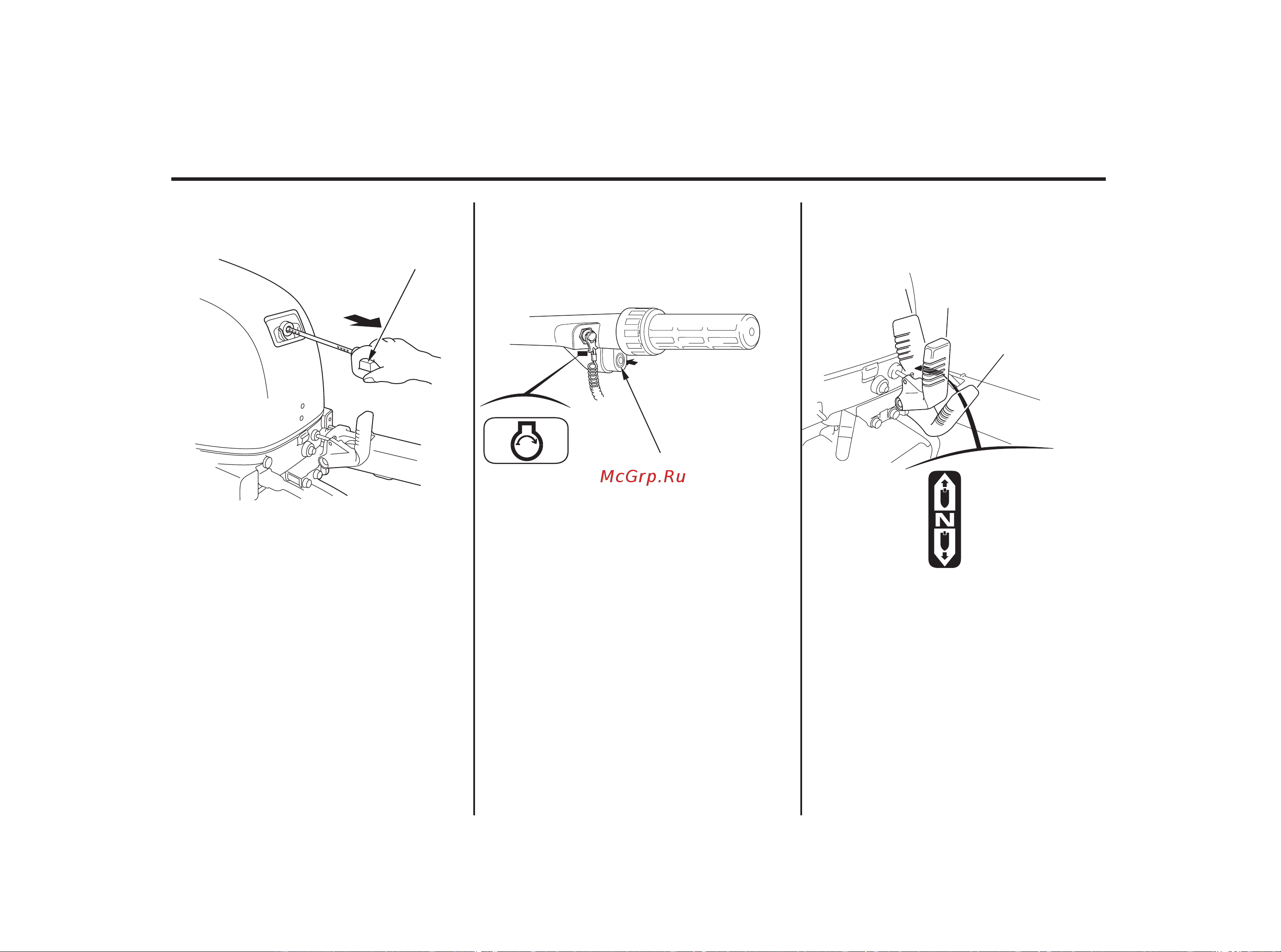

Ðó÷êà ñòàðòåðà
ÐÓ×ÊÀ ÑÒÀÐÒÅÐÀ
Äëÿ çàïóñêà äâèãàòåëÿ âîçüìèòåñü çà
ðó÷êó ñòàðòåðà. Ïåðåä çàïóñêîì
äâèãàòåëÿ óñòàíîâèòå ðû÷àã ðåâåðñà
â ïîëîæåíèå N (íåéòðàëü).
ÏÐÈÌÅ×ÀÍÈÅ:
Åñëè ðû÷àã ðåâåðñà íå óñòàíîâèòü
â ïîëîæåíèå N (íåéòðàëü), òî çàïóñê
äâèãàòåëÿ ðó÷íûì ñòàðòåðîì áóäåò
íåâîçìîæåí.
Êíîïêà ñòàðòåðà (òîëüêî äëÿ
ìîäèôèêàöèé Í ñ ýëåêòðîñòàðòåðîì)
ÊÍÎÏÊÀ ÂÊËÞ×ÅÍÈß
ÑÒÀÐÒÅÐÀ
Íàæìèòå íà êíîïêó äëÿ çàïóñêà
äâèãàòåëÿ.
Ïåðåä çàïóñêîì äâèãàòåëÿ óñòàíîâèòå
ðû÷àã ðåâåðñà â ïîëîæåíèå N
(íåéòðàëü).
ÏÐÈÌÅ×ÀÍÈÅ:
Åñëè ðû÷àã ðåâåðñà íå óñòàíîâèòü â
ïîëîæåíèå N (íåéòðàëü), òî çàïóñê
äâèãàòåëÿ ýëåêòðîñòàðòåðîì áóäåò
íåâîçìîæåí.
Ðó÷êà ïåðåêëþ÷åíèÿ õîäà (ðåâåðñ)
(ìîäèôèêàöèÿ Í)
R (çàäíèé õîä)
N (íåéòðàëü)
F (âïåð¸ä)
················ÇÀÄÍÈÉ ÕÎÄ
·············ÍÅÉÒÐÀËÜ
············ÏÅÐÅÄÍÈÉ ÕÎÄ
Ðû÷àã ïåðåêëþ÷åíèÿ ìóôòû ðåâåðñà
ïðåäíàçíà÷åí äëÿ âêëþ÷åíèÿ ïåðåäíåãî
èëè çàäíåãî õîäà, à òàêæå äëÿ
îòêëþ÷åíèÿ äâèãàòåëÿ îò ãðåáíîãî âèíòà.
Ïðåäóñìîòðåíî òðè ôèêñèðóåìûõ
ïîëîæåíèÿ ðû÷àãà.
ÏÅÐÅÄÍÈÉ ÕÎÄ: Ñóäíî èä¸ò âïåðåä.
ÍÅÉÒÐÀËÜ: Äâèãàòåëü îòêëþ÷¸í îò
ãðåáíîãî âèíòà. Ëîäêà íå
èìååò õîäà.
ÇÀÄÍÈÉ ÕÎÄ: Ëîäêà èä¸ò çàäíèì õîäîì.
22
4. ÎÐÃÀÍÛ ÓÏÐÀÂËÅÍÈß (ìîäèôèêàöèÿ Í)
ers )
······
······
······
Содержание
- Примечание 2
- Примечание 3
- Примечание 4
- Примечание 5
- Содержание 7
- Содержание 8
- Содержание 9
- Меры предосторожности 10
- Безопасность 11
- Безопасность 12
- Расположение предупреждающих табличек 13
- Fuel caution 14
- Внимание 14
- Опасно 14
- Расположение предупреждающих табличек 14
- Rated power 11 16
- Расположение предупреждающих табличек 16
- Основные узлы и детали подвесного мотора 17
- Основные узлы и детали подвесного мотора 18
- Основные узлы и детали подвесного мотора 19
- Основные узлы и детали подвесного мотора 20
- Основные узлы и детали подвесного мотора 21
- Органы управления модификация н 22
- Органы управления модификация н 23
- Органы управления модификация н 24
- Органы управления модификация н 25
- Органы управления модификация r 26
- Органы управления модификация r 27
- Органы управления модификация r 28
- Органы управления модификация r 29
- Органы управления модификация r 30
- Органы управления модификация т 31
- Органы управления модификация т 32
- Органы управления модификация с 33
- Органы управления 34
- Органы управления 35
- Органы управления 36
- Органы управления 37
- Органы управления 38
- Органы управления 39
- Установка 40
- Установка 41
- Установка 42
- Установка 43
- Установка 44
- Установка 45
- Установка 46
- Установка 47
- Установка модификация r 48
- Проверки перед запуском 49
- Проверки перед запуском 50
- Проверки перед запуском 51
- Проверки перед запуском 52
- Проверки перед запуском 53
- Проверки перед запуском 54
- Проверки перед запуском 55
- Проверки перед запуском 56
- Пуск двигателя 57
- Пуск двигателя 58
- Пуск двигателя 59
- Пуск двигателя модификация н 60
- Пуск двигателя модификация н 61
- Пуск двигателя модификация н 62
- Пуск двигателя модификация н 63
- Пуск двигателя модификация н 64
- Пуск двигателя модификация н 65
- Пуск двигателя модификация r 66
- Пуск двигателя модификация r 67
- Пуск двигателя модификация r 68
- Пуск двигателя модификация r 69
- Пуск двигателя модификация r 70
- Пуск двигателя 71
- Пуск двигателя 72
- Пуск двигателя 73
- Вход 74
- Пуск двигателя 74
- Пуск двигателя 75
- Пуск двигателя 76
- Пуск двигателя 77
- Эксплуатация подвесного мотора модификация н 78
- Эксплуатация подвесного мотора модификация н 79
- Эксплуатация подвесного мотора модификация н 80
- Эксплуатация подвесного мотора модификация r 81
- Эксплуатация подвесного мотора модификация r 82
- Эксплуатация подвесного мотора модификация r 83
- Эксплуатация подвесного мотора устройство ручного подъёма 84
- Эксплуатация подвесного мотора устройство ручного подъёма 85
- Эксплуатация подвесного мотора модификация g 86
- Эксплуатация подвесного мотора модификация g 87
- Эксплуатация подвесного мотора модификация g 88
- Эксплуатация подвесного мотора модификация т 89
- Эксплуатация подвесного мотора модификация т 90
- Эксплуатация подвесного мотора модификация т 91
- Эксплуатация подвесного мотора 92
- Эксплуатация подвесного мотора 93
- О о о о о о 94
- Эксплуатация подвесного мотора 94
- Эксплуатация подвесного мотора 95
- Эксплуатация подвесного мотора 96
- Эксплуатация подвесного мотора 97
- Остановка двигателя модификация н 98
- Остановка двигателя модификация н 99
- Остановка двигателя модификация r 100
- Транспортировка 101
- Транспортировка 102
- Транспортировка 103
- Транспортировка 104
- Транспортировка 105
- Чистка и промывка подвесного мотора 106
- Чистка и промывка подвесного мотора 107
- Техническое обслуживание 108
- Техническое обслуживание 109
- Регламент технического обслуживания 110
- Техническое обслуживание 111
- Техническое обслуживание 112
- Техническое обслуживание 113
- Техническое обслуживание 114
- Техническое обслуживание 115
- Техническое обслуживание 116
- Техническое обслуживание 117
- Техническое обслуживание 118
- Техническое обслуживание 119
- Техническое обслуживание 120
- Техническое обслуживание 121
- Техническое обслуживание 122
- Техническое обслуживание 123
- Техническое обслуживание 124
- Техническое обслуживание 125
- Техническое обслуживание 126
- Шплинт 126
- Техническое обслуживание 127
- Хранение 128
- Хранение 129
- Хранение 130
- Поиск и устранение неисправностей 131
- Возможные неисправности и способы их устранения 132
- Технические характеристики 133
- Технические характеристики 134
- Технические характеристики 135
- Технические характеристики 136
- Технические характеристики 137
- Технические характеристики 138
- Технические характеристики 139
- Технические характеристики 140
- Список дилеров компании honda 141
- Список дилеров компании honda 142
- Алфавитный указатель 143
- Алфавитный указатель 144
- Алфавитный указатель 145
Похожие устройства
- Honda BF 20 Сервис мануал
- Honda BF 25 Инструкция по эксплуатации
- Honda BF 30 Инструкция по эксплуатации
- Panasonic ER-GN30 Инструкция по эксплуатации
- Timberk whe 18.0 xtl c1 Инструкция по эксплуатации
- Timberk whe 12.0 xtl c1 Инструкция по эксплуатации
- Timberk whe 8.0 xtn z1 Инструкция по эксплуатации
- Timberk whe 5.5 xtr h1 Инструкция по эксплуатации
- Timberk whe 3.5 xtr h1 Инструкция по эксплуатации
- Timberk whe 4.5 xtr h1 Инструкция по эксплуатации
- Timberk tec.ps1 el15 in (rb) Инструкция по эксплуатации
- Timberk dh tim 60 e1w Инструкция по эксплуатации
- Timberk tih r3 3m Инструкция по эксплуатации
- Timberk tih r2s 3квт Инструкция по эксплуатации
- Timberk tih r2 3квт Инструкция по эксплуатации
- Timberk tih q1 3 квт Инструкция по эксплуатации
- Timberk swh re1 80 v Инструкция по эксплуатации
- Timberk tih r1 9 квт Инструкция по эксплуатации
- Timberk tih r1 6 квт Инструкция по эксплуатации
- Timberk tih r1 5 квт Инструкция по эксплуатации
4 ОРГАНЫ УПРАВЛЕНИЯ модификация Н Ручка стартера Кнопка стартера только для модификаций Н с электростартером Ручка переключения хода реверс модификация Н R задний ход Для запуска двигателя возьмитесь за ручку стартера Перед запуском двигателя установите рычаг реверса в положение И нейтраль ПРИМЕЧАНИЕ Если рычаг реверса не установить в положение И нейтраль то запуск двигателя ручным стартером будет невозможен 22 Нажмите на кнопку для запуска двигателя Перед запуском двигателя установите рычаг реверса в положение И нейтраль ПРИМЕЧАНИЕ Если рычаг реверса не установить в положение И нейтраль то запуск двигателя электростартером будет невозможен Рычаг переключения муфты реверса предназначен для включения переднего или заднего хода а также для отключения двигателя от гребного винта Предусмотрено три фиксируемых положения рычага ПЕРЕДНИЙ ХОД Судно идёт вперед НЕЙТРАЛЬ Двигатель отключён от гребного винта Лодка не имеет хода ЗАДНИЙ ХОД Лодка идёт задним ходом
