Настройки строчек 127
4

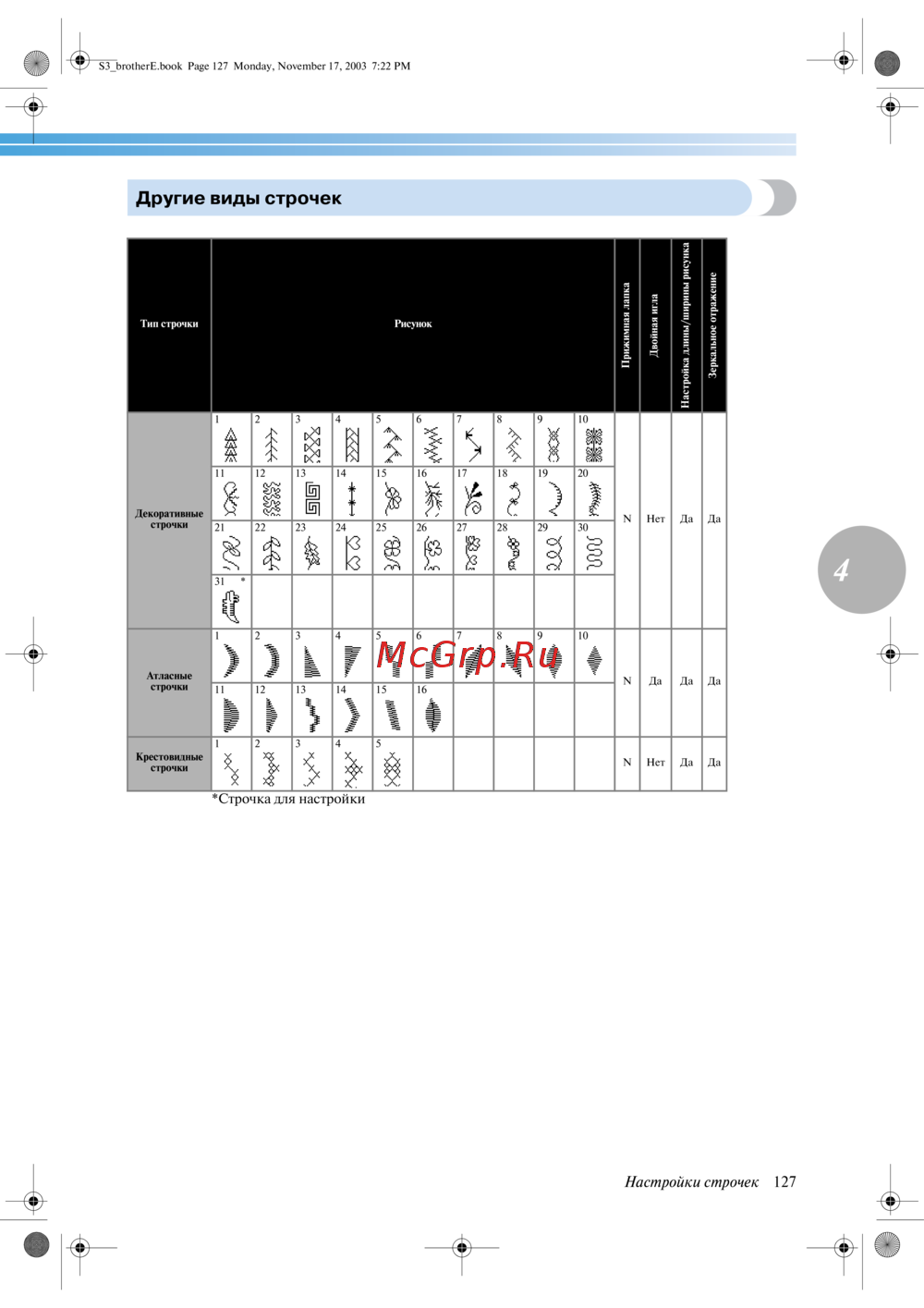

Другие виды строчек
Тип строчки Рисунок
Прижимная лапка
Двойная игла
Настройка длины/ширины рисунка
Зеркальное отражение
Декоративные
строчки
12345678910
N Нет Да Да
11 12 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30
31 *
Атласные
строчки
12345678910
NДаДаДа
11 12 13 14 15 16
Крестовидные
строчки
12345
N Нет Да Да
*Строчка для настройки
