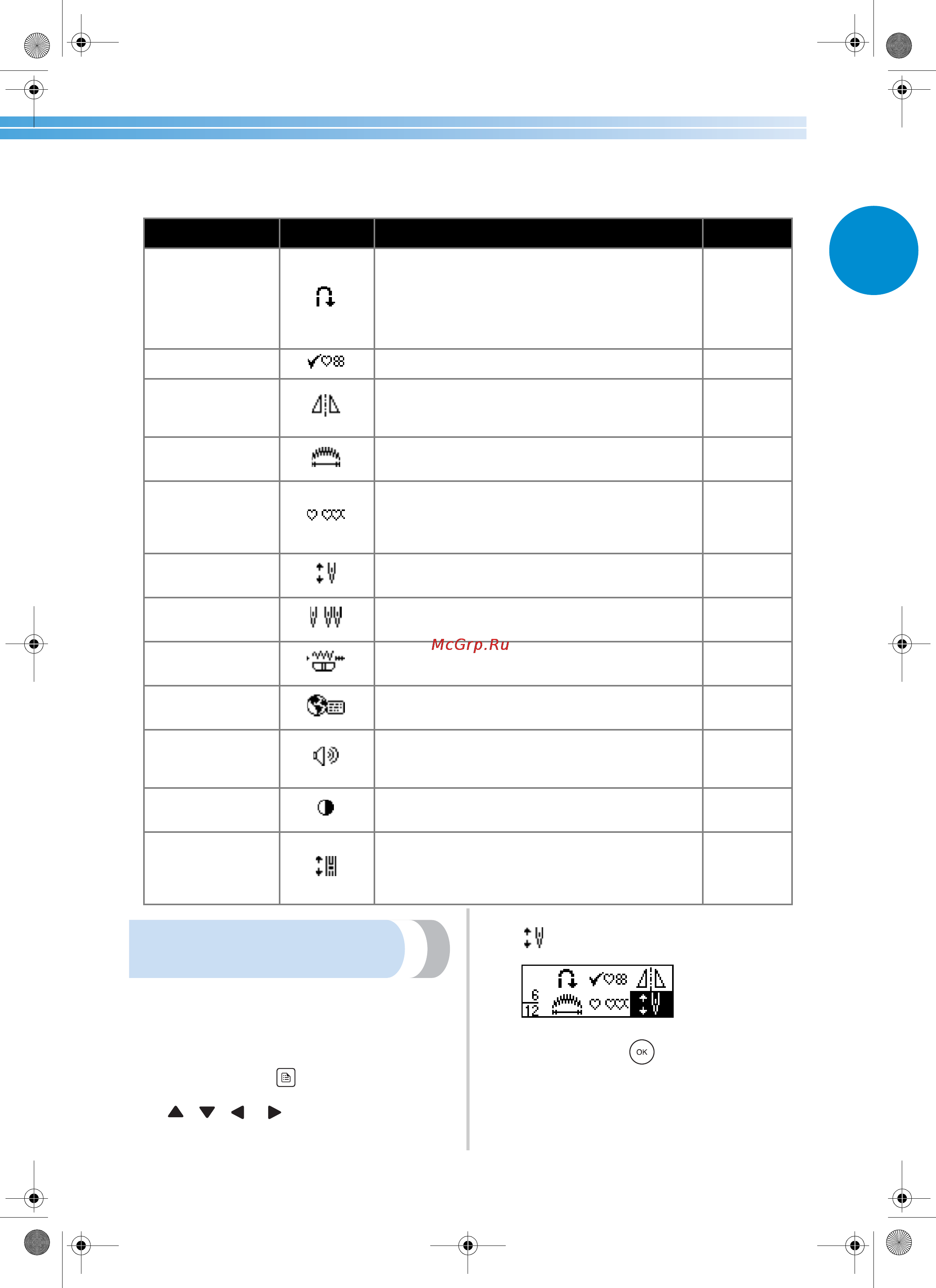

Изменение настроек машины 15
1
■ Перечень атрибутов строчек или швейной машины
Ниже перечислены атрибуты строчек или швейной машины, которые могут быть установлены.
Подробную информацию по каждому атрибуту см. на соответствующих страницах руководства.
Изменение положения
остановки иглы
На заводеизготовителе машина настроена таким
образом, что при остановке игла остается
опущенной (в материале). Однако машину можно
настроить на подъем иглы при остановке.
1
Нажмите кнопку (кнопку настройки) на
панели управления, а затем нажимайте кнопки
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
2
Нажмите кнопку (OK).
X Появляется экран настройки положения
иглы при остановке машины.
Атрибут Значок Описание Стр.
Автоматическое
шитье в обратном
направлении/
прошивание
усилительных
стежков
Установка автоматического выполнения шитья в
обратном направлении/прошивание
усилительных стежков.
стр. 61
Проверка рисунка Позволяет проверять комбинированные строчки. стр. 113
Зеркальное
отображение
налево/направо
Зеркальное отображение рисунка строчки
относительно вертикальной оси.
стр. 116
Длина рисунка
строчки
Настройка шага атласной строчки. стр. 115
Повторное/
одиночное
выполнение
рисунка
Установка однократного или многократного
выполнения рисунка строчки.
стр. 114
Положение иглы
Установка положения иглы при остановке
машины.
стр. 15
Шитье двойной
иглой
Установка шитья двойной иглой. стр. 33
Регулировка
ширины строчки
Позволяет производить настройку ширины
строчки при помощи регулятора скорости шитья.
стр. 98
Язык
Позволяет изменять язык, используемый на
экранах дисплея.
стр. 17
Зуммер
Включает или отключает звуковую
сигнализацию при выполнении каждой
операции.
стр. 134
Яркость
ЖКдисплея
Настройка яркости дисплея. стр. 16
Настройка
положения
рисунка строчки
по вертикали
Настройка положения рисунка строчки по
вертикали.
стр. 118
S3_brotherE.book Page 15 Monday, November 17, 2003 7:22 PM
