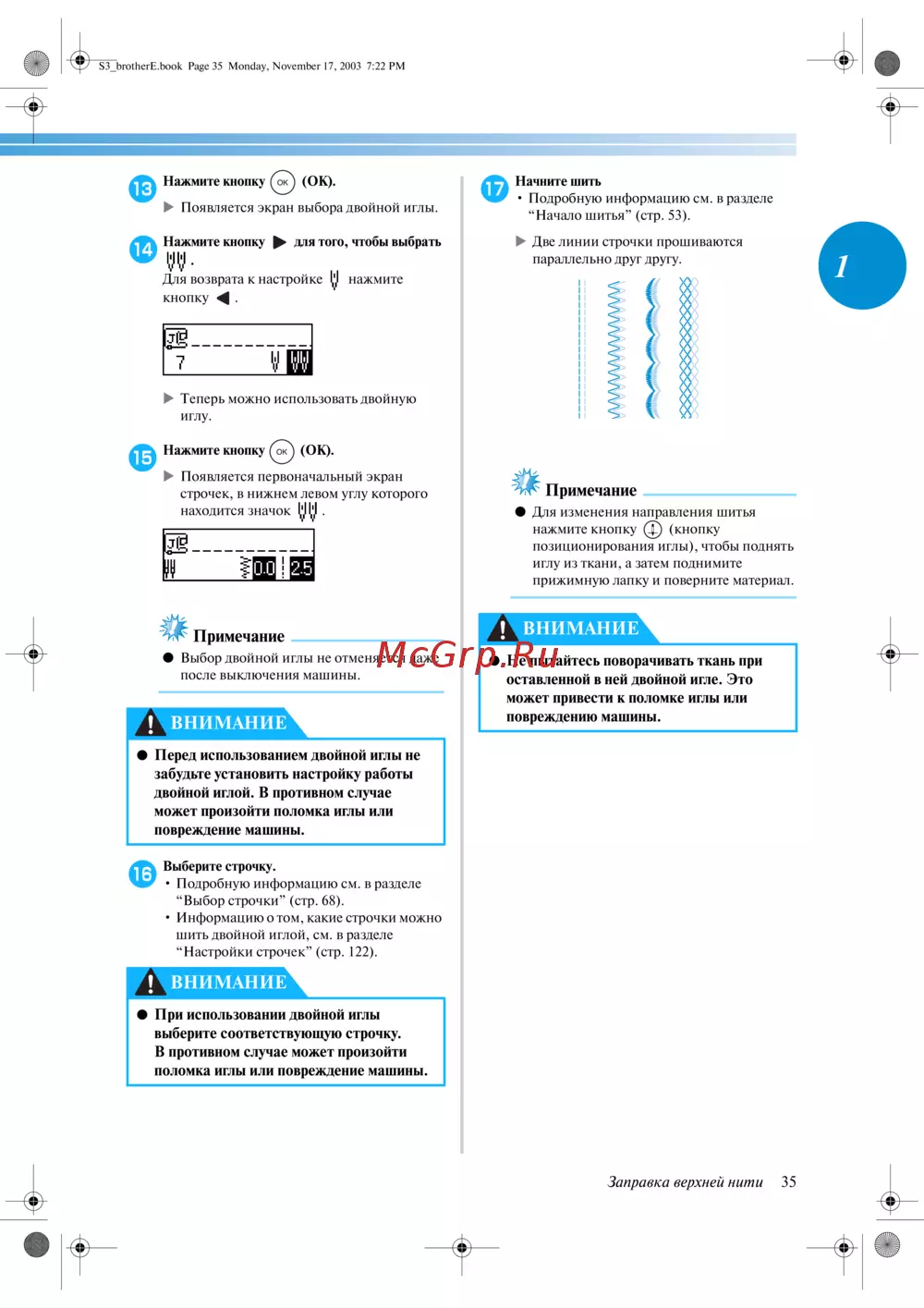

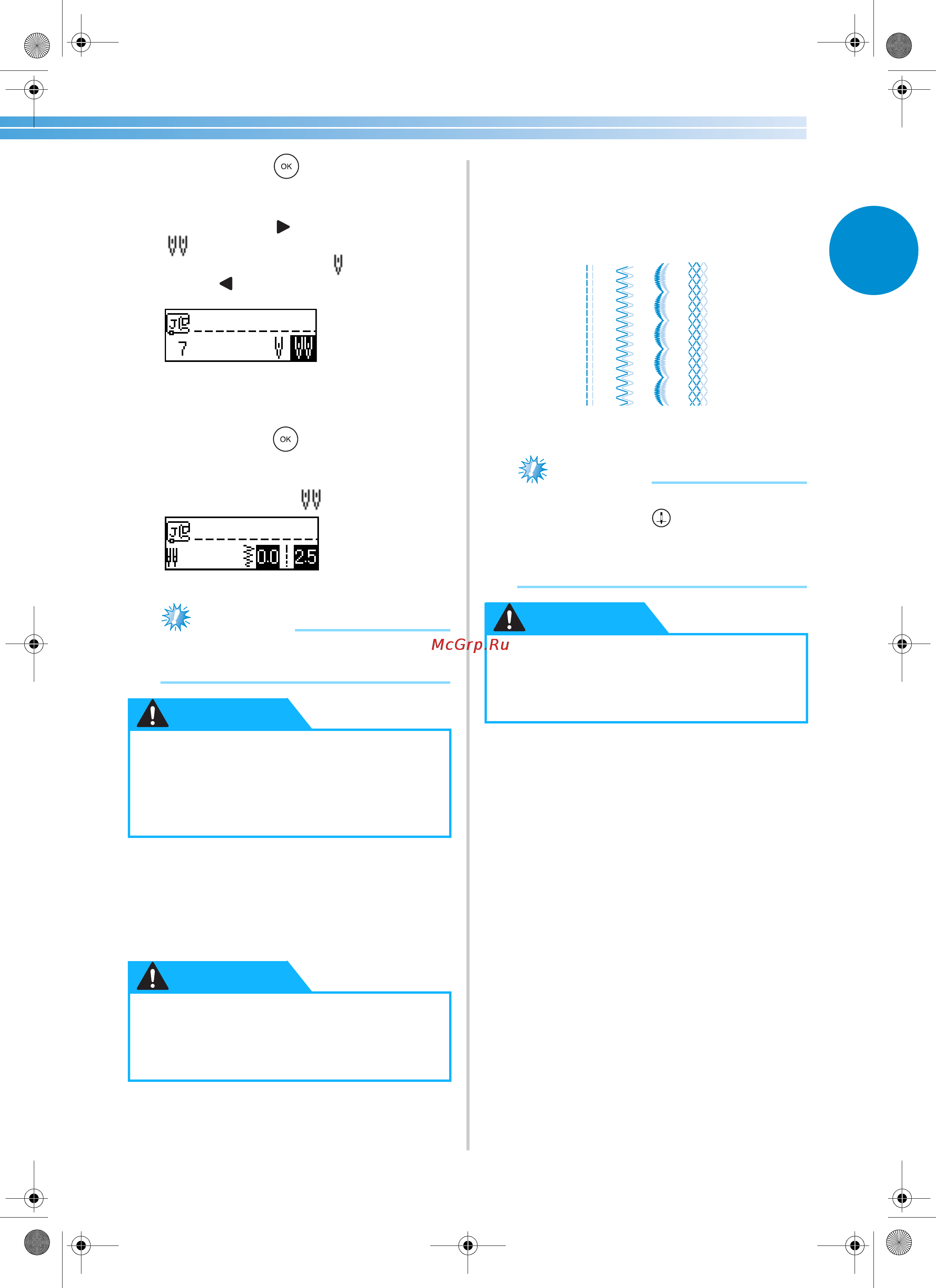

Заправка верхней нити 35
1
c
Нажмите кнопку (OK).
X Появляется экран выбора двойной иглы.
d
Нажмите кнопку для того, чтобы выбрать
.
Для возврата к настройке нажмите
кнопку .
X Теперь можно использовать двойную
иглу.
e
Нажмите кнопку (OK).
X Появляется первоначальный экран
строчек, в нижнем левом углу которого
находится значок .
Примечание
● Выбор двойной иглы не отменяется даже
после выключения машины.
f
Выберите строчку.
• Подробную информацию см. в разделе
“Выбор строчки” (стр. 68).
• Информацию о том, какие строчки можно
шить двойной иглой, см. в разделе
“Настройки строчек” (стр. 122).
g
Начните шить
• Подробную информацию см. в разделе
“Начало шитья” (стр. 53).
X Две линии строчки прошиваются
параллельно друг другу.
Примечание
● Для изменения направления шитья
нажмите кнопку (кнопку
позиционирования иглы), чтобы поднять
иглу из ткани, а затем поднимите
прижимную лапку и поверните материал.
● Перед использованием двойной иглы не
забудьте установить настройку работы
двойной иглой. В противном случае
может произойти поломка иглы или
повреждение машины.
● При использовании двойной иглы
выберите соответствующую строчку.
В противном случае может произойти
поломка иглы или повреждение машины.
ВНИМАНИЕ
ВНИМАНИЕ
● Не пытайтесь поворачивать ткань при
оставленной в ней двойной игле. Это
может привести к поломке иглы или
повреждению машины.
ВНИМАНИЕ
