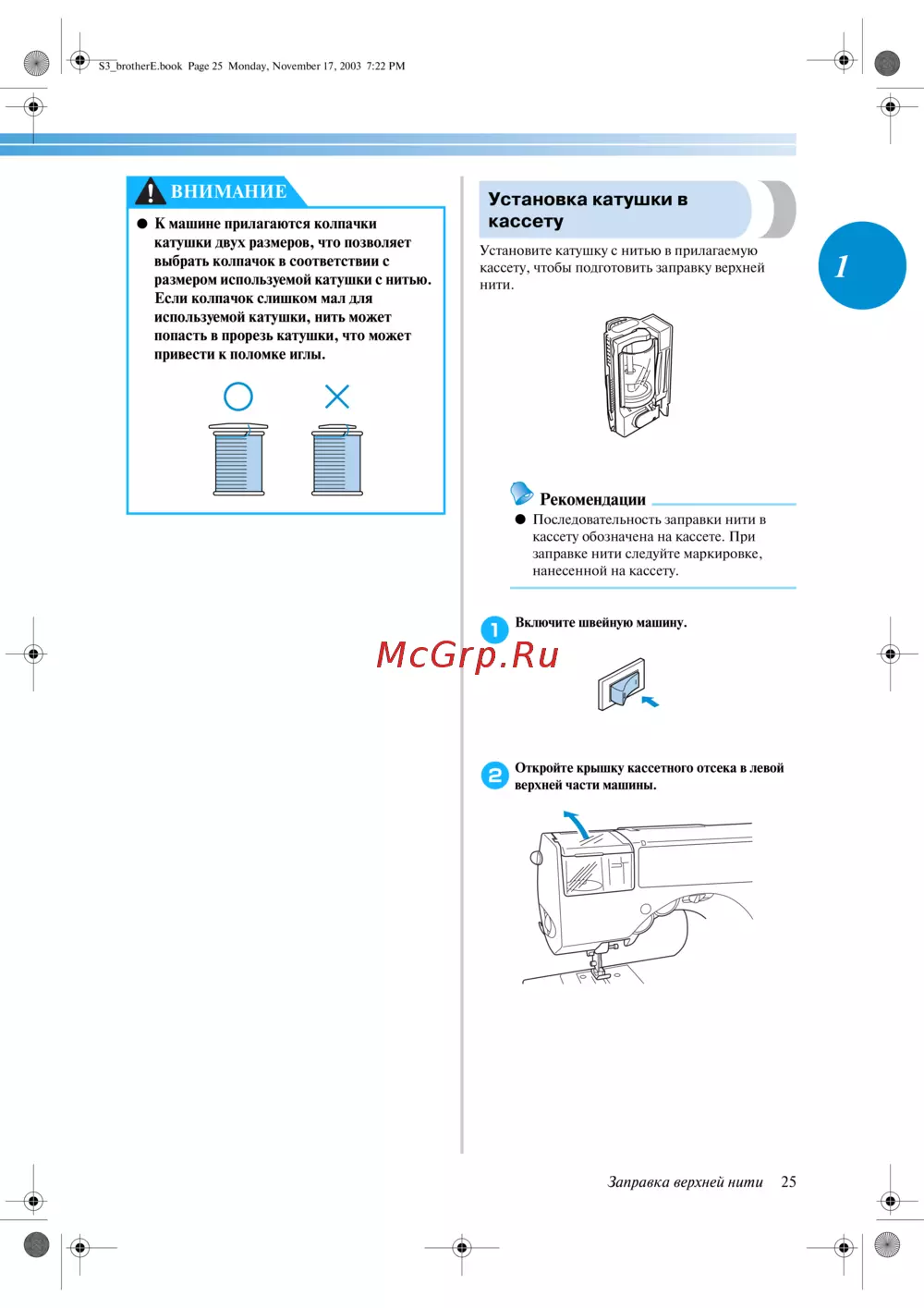

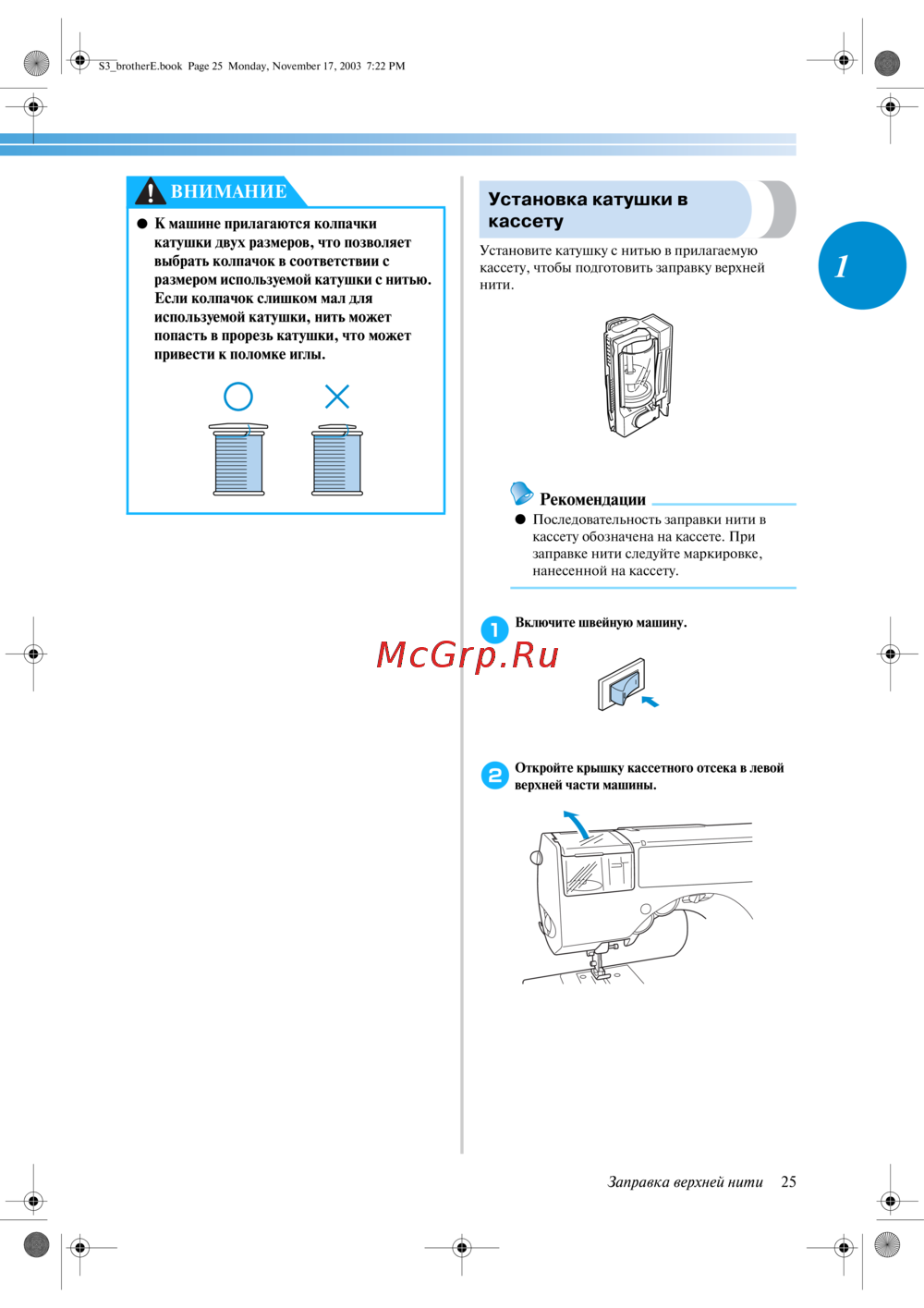

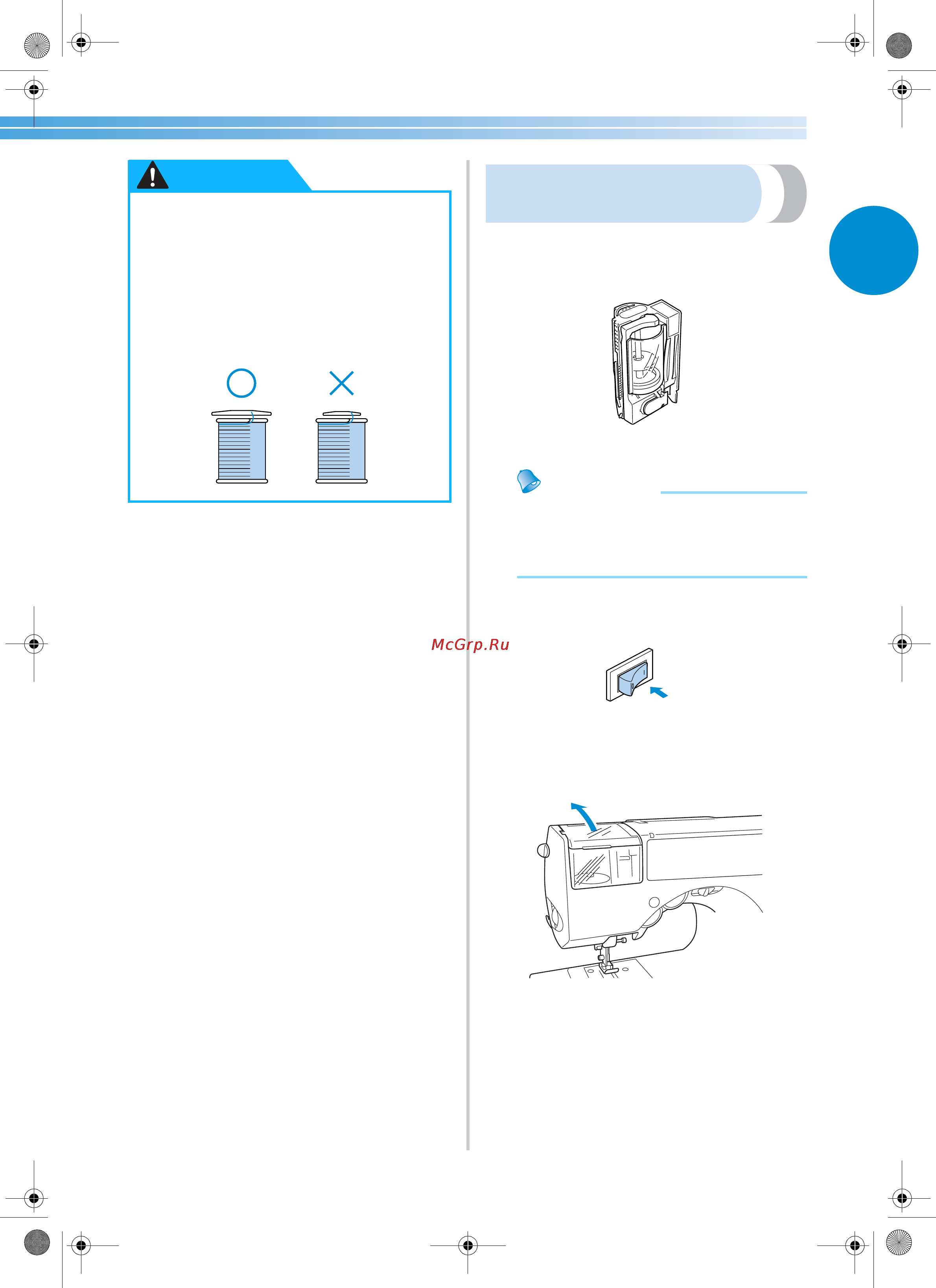

Заправка верхней нити 25
1
Установка катушки в
кассету
Установите катушку с нитью в прилагаемую
кассету, чтобы подготовить заправку верхней
нити.
Рекомен
д
а
ц
ии
● Последовательность заправки нити в
кассету обозначена на кассете. При
заправке нити следуйте маркировке,
нанесенной на кассету.
1
Включите швейную машину.
2
Откройте крышку кассетного отсека в левой
верхней части машины.
●
К машине прилагаются колпачки
катушки двух размеров, что позволяет
выбрать колпачок в соответствии с
размером используемой катушки с нитью.
Если колпачок слишком мал для
используемой катушки, нить может
попасть в прорезь катушки, что может
привести к поломке иглы.
ВНИМАНИЕ
S3_brotherE.book Page 25 Monday, November 17, 2003 7:22 PM
