ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
12

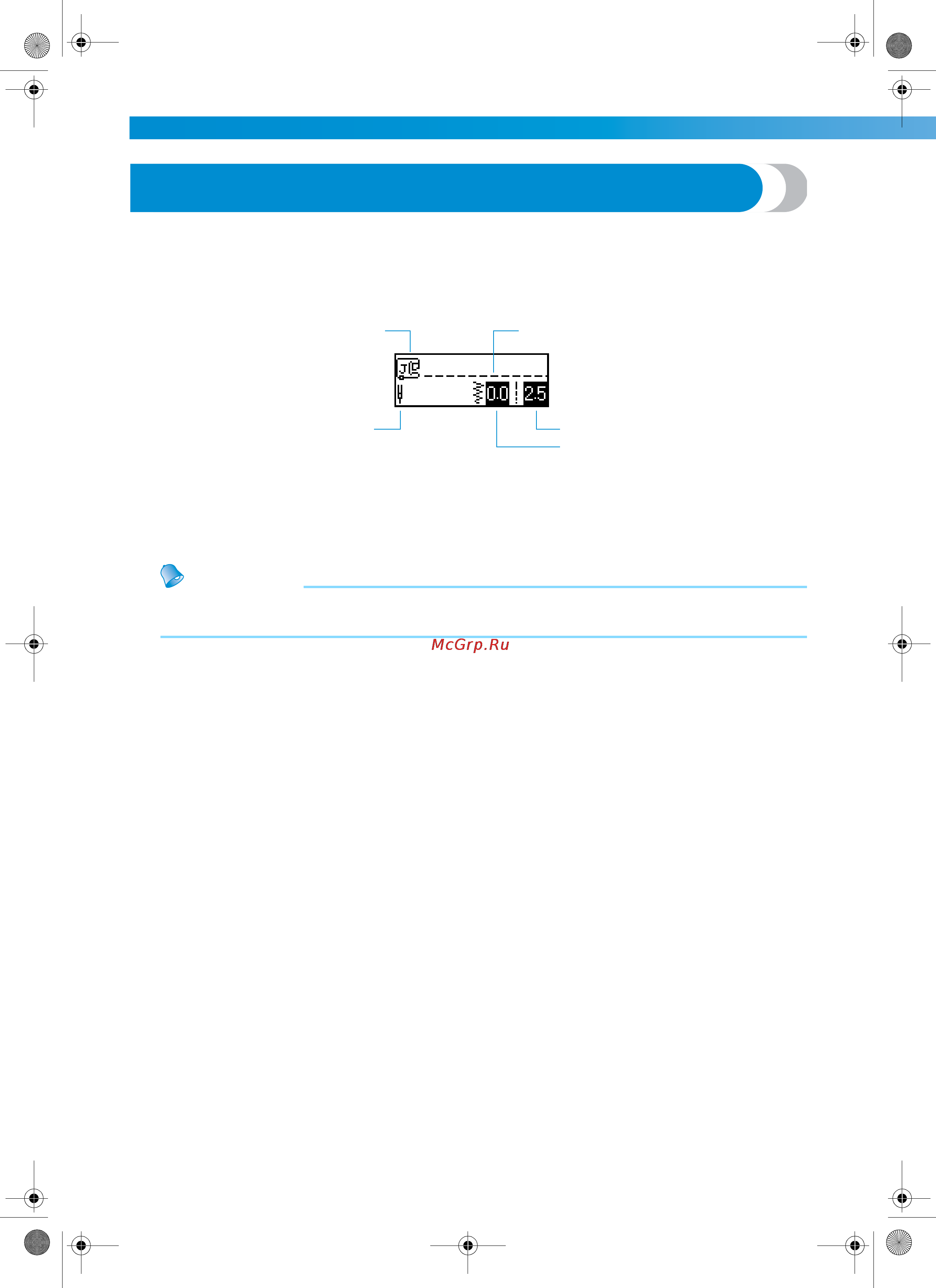

Описание экранов ЖК2дисплея
Экран жидкокристаллического дисплея, расположенного на передней стороне машины, служит для
отображения настроек выбранного типа строчки и сообщений об ошибках при неправильном
выполнении тех или иных операций.
При включении питания машины включается жидкокристаллический дисплей и появляется показанный
на рисунке ниже экран.
1 Прижимная лапка, которая должна использоваться
2 Одиночная или двойная игла
3 Выбранный тип строчки
4 Длина стежка (мм)
5 Ширина строчки (мм)
Рекомен
д
а
ц
ии
● Подробная информация о сообщениях об ошибках, появляющихся при неправильном
выполнении тех или иных операций, приведена в разделе “Сообщения об ошибках” (стр. 134).
1
2
5
4
3
S3_brotherE.book Page 12 Monday, November 17, 2003 7:22 PM
