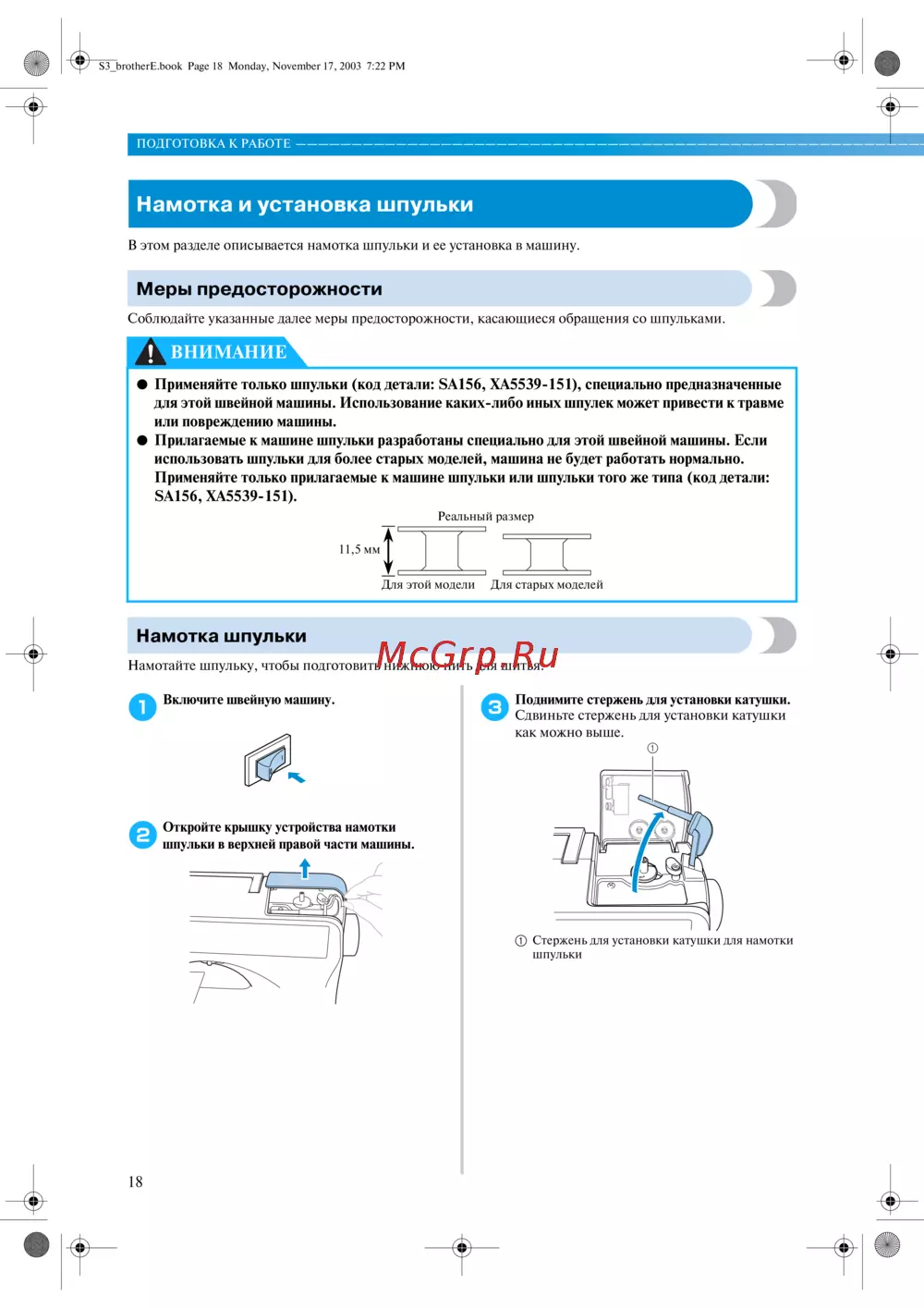

Brother CS-8120 [24/144] Намотка шпульки
![Brother CS-8120 [24/144] Намотка шпульки](/views2/1026033/page24/bg18.png)
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
18
Намотка и установка шпульки
В этом разделе описывается намотка шпульки и ее установка в машину.
Меры предосторожности
Соблюдайте указанные далее меры предосторожности, касающиеся обращения со шпульками.
Намотка шпульки
Намотайте шпульку, чтобы подготовить нижнюю нить для шитья.
1
Включите швейную машину.
2
Откройте крышку устройства намотки
шпульки в верхней правой части машины.
3
Поднимите стержень для установки катушки.
Сдвиньте стержень для установки катушки
как можно выше.
1 Стержень для установки катушки для намотки
шпульки
● Применяйте только шпульки (код детали: SA156, XA5539I151), специально предназначенные
для этой швейной машины. Использование какихIлибо иных шпулек может привести к травме
или повреждению машины.
● Прилагаемые к машине шпульки разработаны специально для этой швейной машины. Если
использовать шпульки для более старых моделей, машина не будет работать нормально.
Применяйте только прилагаемые к машине шпульки или шпульки того же типа (код детали:
SA156, XA5539I151).
ВНИМАНИЕ
Реальный размер
Для этой модели Для старых моделей
11,5 мм
1
S3_brotherE.book Page 18 Monday, November 17, 2003 7:22 PM
