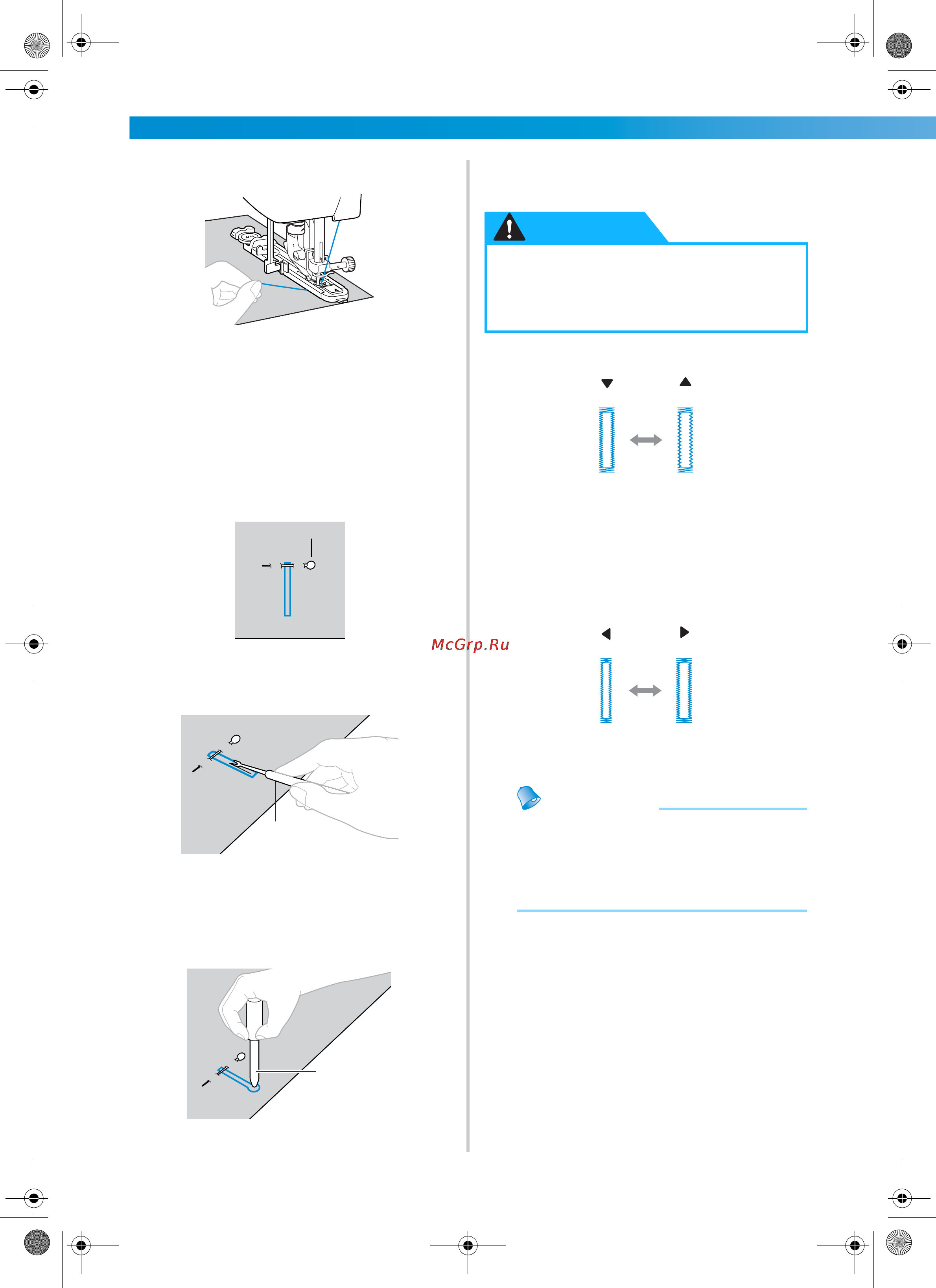

![Brother CS-8120 [88/144] Внимание](/views2/1026033/page88/bg58.png)
ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
82
7
Взяв конец верхней нити левой рукой, начните
шить.
X По завершении шитья машина
автоматически прошивает усилительные
стежки, а затем останавливается.
8
Поднимите рычаг лапки, снимите с машины
материал и обрежьте нити.
9
Поднимите рычажок выметывания петли в его
первоначальное положение.
0
Вставьте булавку вдоль внутренней стороны
одной из закрепок петли, чтобы предотвратить
прорезание строчки.
1 Стерженек
a
При помощи вспарывателя для петель
прорежьте петлю по направлению к булавке.
1 Вспарыватель для петель
При изготовлении петель с глазком
воспользуйтесь прошивкой, чтобы
проделать отверстие в закругленном конце
петли, затем прорежьте петлю
вспарывателем для петель.
1 Прошивка
• Перед тем как проделывать отверстие,
подложите под ткань толстую бумагу или
другой защитный материал.
■ Изменение плотности строчки
Настройте длину стежка.
• Подробную информацию см. в разделе
“Настройка длины стежка” (стр. 60).
• Если подача материала не происходит
(например, потому что материал слишком
толстый), следует уменьшить плотность
строчки.
■ Изменение ширины строчки
Настройте ширину строчки.
• Подробную информацию см. в разделе
“Регулировка ширины строчки” (стр. 59).
Рекомен
д
а
ц
ии
● Перед тем как производить выметывание
петель, проверьте настройку длины
стежка и ширины строчки, сделав
пробное выметывание петли на кусочке
ткани.
1
1
1
● Прорезая петлю вспарывателем для
петель, не кладите руку или палец на его
пути. Вспарыватель для петель может
соскользнуть и причинить травму.
ВНИМАНИЕ
–
+
–
+
S3_brotherE.book Page 82 Monday, November 17, 2003 7:22 PM
