Описание экранов ЖКдисплея 13
1

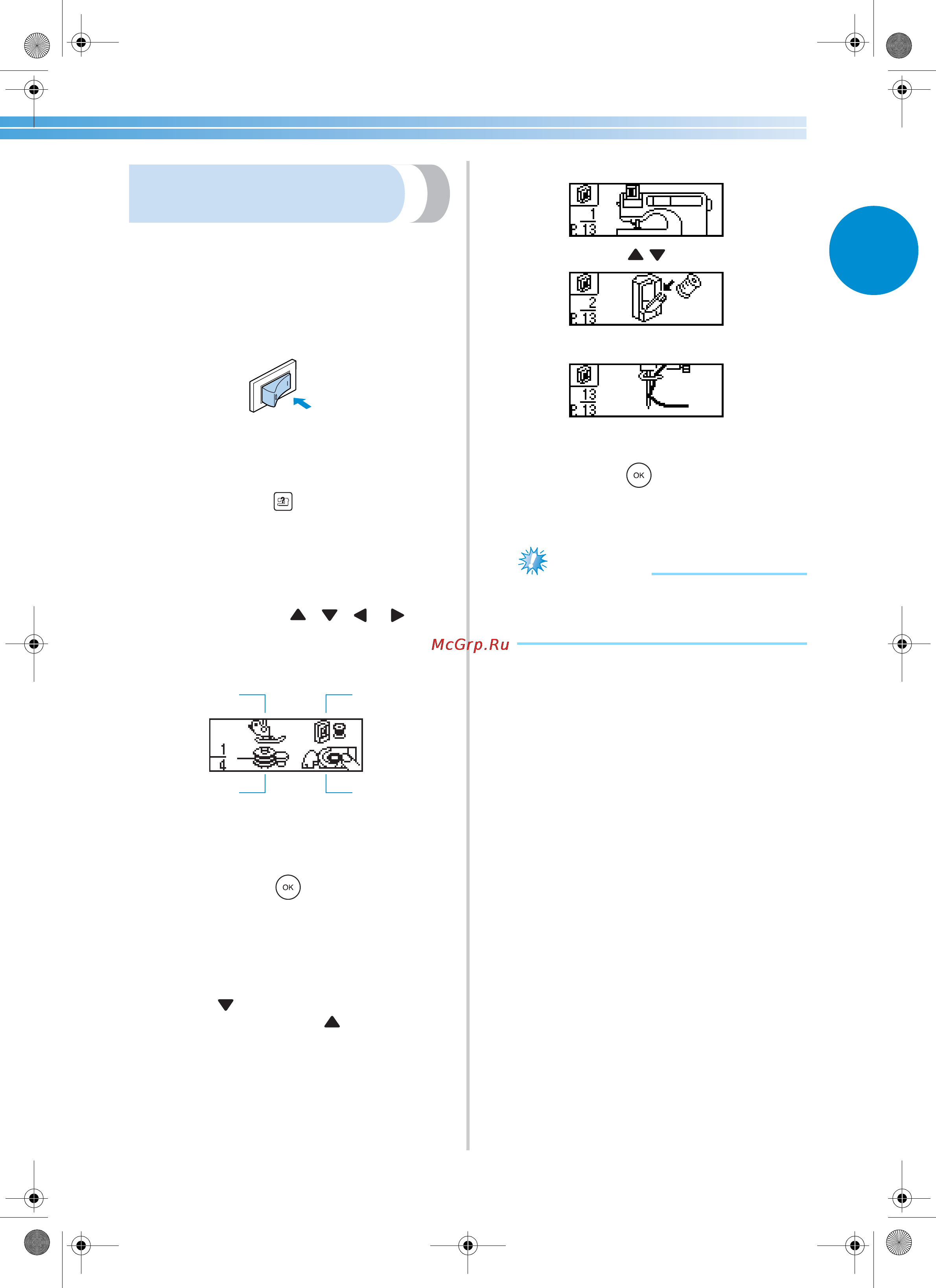

Проверка рабочих
процедур машины
На ЖКдисплее могут отображаться упрощенные
описания операций замены прижимной лапки,
заправки верхней нити и установки и намотки
шпульки.
1
Включите швейную машину.
X Включается ЖКдисплей.
2
Нажмите кнопку (кнопку вызова
оперативной информации) на панели
управления.
X Появляется экран оперативной
информации (“помощи”).
3
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрано изображение,
иллюстрирующее желаемую тему.
1 Замена прижимной лапки
2 Заправка верхней нити
3 Намотка шпульки
4 Установка шпульки
4
Нажмите кнопку (OK).
X Появляется первый экран с описанием
выполнения процедуры выбранной
операции.
5
Чтобы отобразить следующий экран, нажмите
кнопку . Чтобы вернуться к предыдущему
экрану, нажмите кнопку .
Пример: Заправка верхней нити
6
По окончании работы с экраном помощи
нажмите кнопку (OK).
X Появляется первоначальный экран
строчек.
Примечание
● Подробную информацию по каждой теме
см. на соответствующих страницах
руководства.
1
3
4
2
S3_brotherE.book Page 13 Monday, November 17, 2003 7:22 PM
