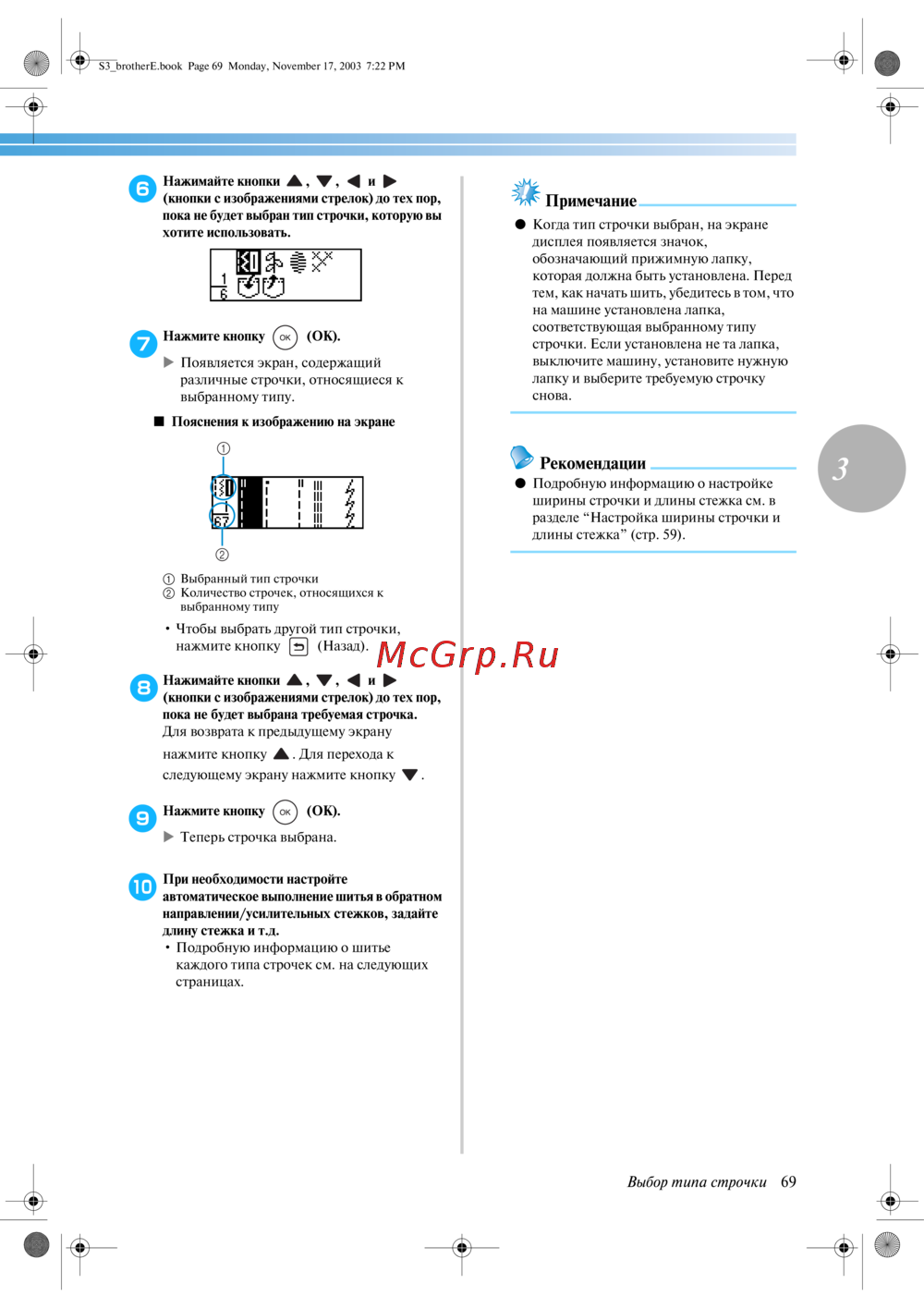

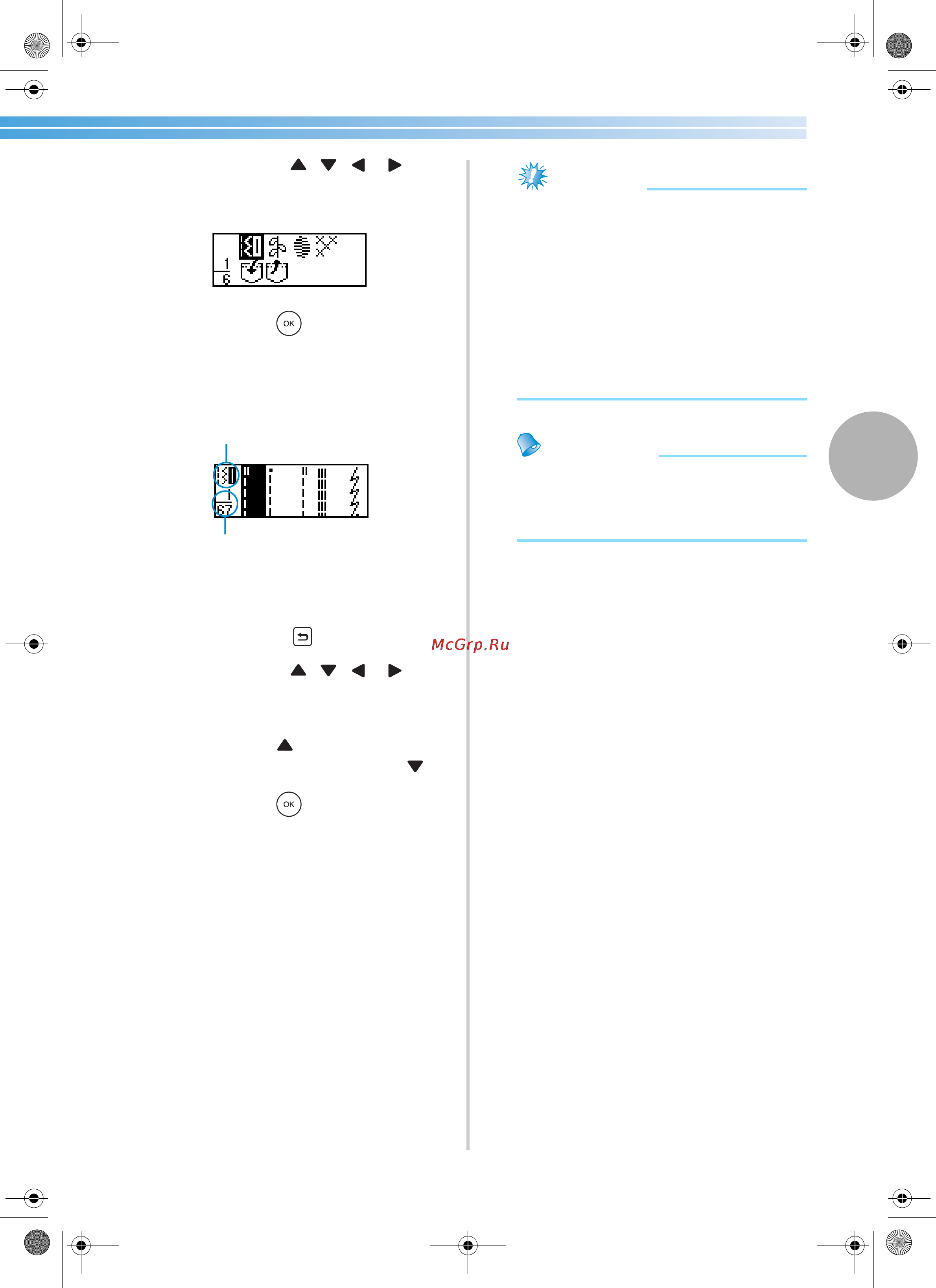

Выбор типа строчки 69
3
6
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбран тип строчки, которую вы
хотите использовать.
7
Нажмите кнопку (OK).
X Появляется экран, содержащий
различные строчки, относящиеся к
выбранному типу.
■ Пояснения к изображению на экране
1 Выбранный тип строчки
2 Количество строчек, относящихся к
выбранному типу
• Чтобы выбрать другой тип строчки,
нажмите кнопку (Назад).
8
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрана требуемая строчка.
Для возврата к предыдущему экрану
нажмите кнопку . Для перехода к
следующему экрану нажмите кнопку .
9
Нажмите кнопку (OK).
X Теперь строчка выбрана.
0
При необходимости настройте
автоматическое выполнение шитья в обратном
направлении/усилительных стежков, задайте
длину стежка и т.д.
• Подробную информацию о шитье
каждого типа строчек см. на следующих
страницах.
Примечание
● Когда тип строчки выбран, на экране
дисплея появляется значок,
обозначающий прижимную лапку,
которая должна быть установлена. Перед
тем, как начать шить, убедитесь в том, что
на машине установлена лапка,
соответствующая выбранному типу
строчки. Если установлена не та лапка,
выключите машину, установите нужную
лапку и выберите требуемую строчку
снова.
Рекомен
д
а
ц
ии
● Подробную информацию о настройке
ширины строчки и длины стежка см. в
разделе “Настройка ширины строчки и
длины стежка” (стр. 59).
1
2
S3_brotherE.book Page 69 Monday, November 17, 2003 7:22 PM
