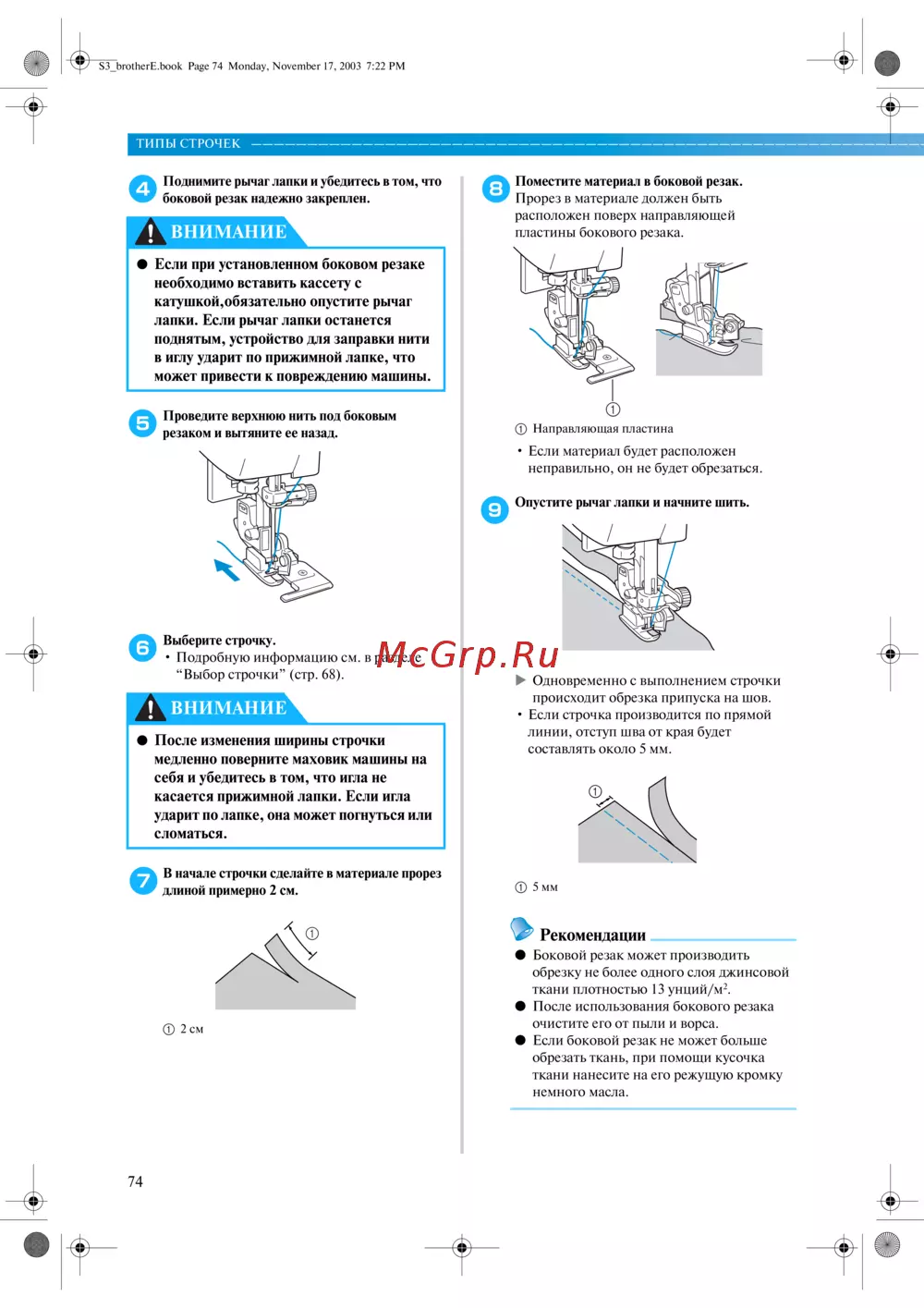

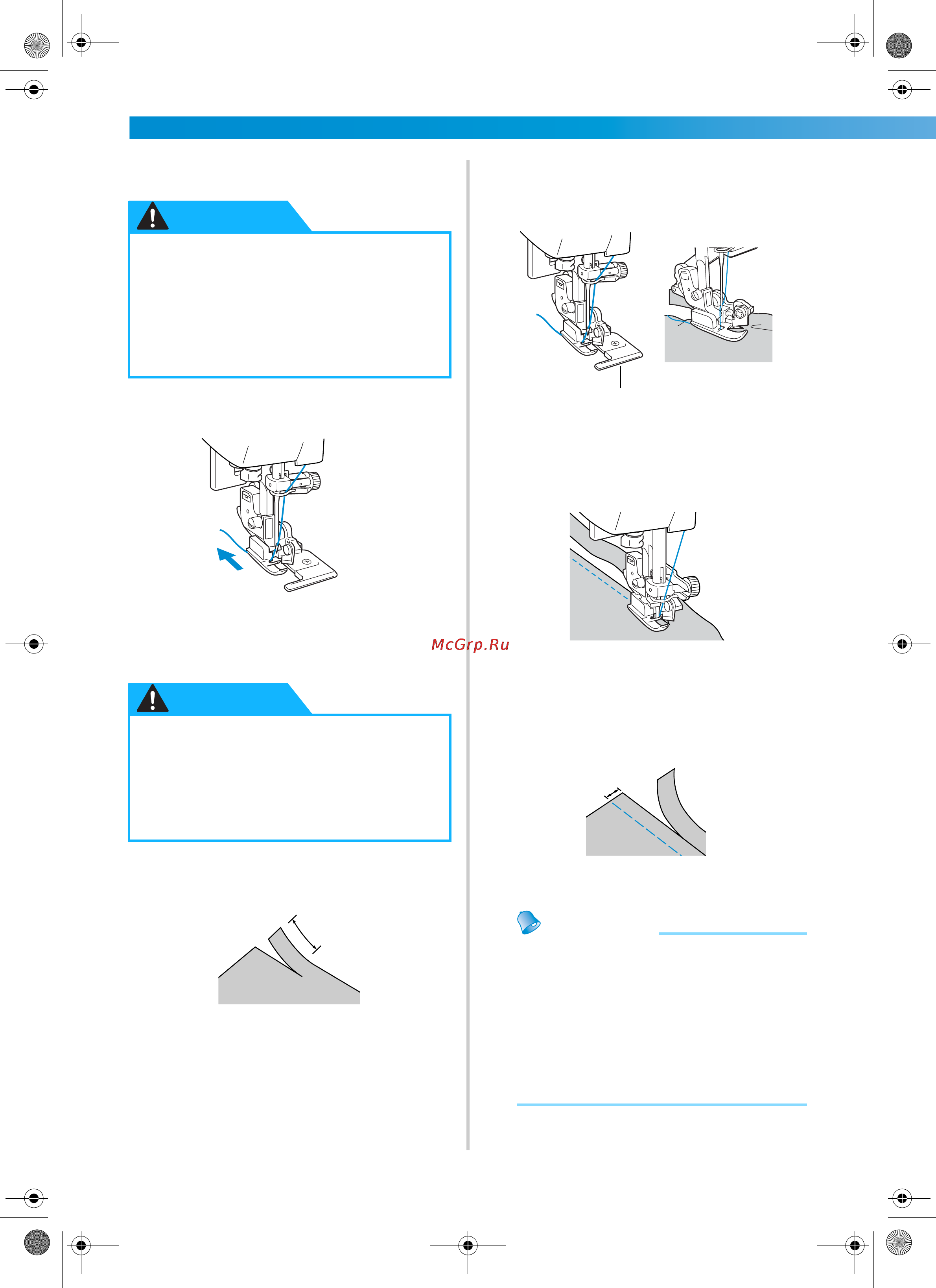

ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
74
4
Поднимите рычаг лапки и убедитесь в том, что
боковой резак надежно закреплен.
5
Проведите верхнюю нить под боковым
резаком и вытяните ее назад.
6
Выберите строчку.
• Подробную информацию см. в разделе
“Выбор строчки” (стр. 68).
7
В начале строчки сделайте в материале прорез
длиной примерно 2 см.
1 2 см
8
Поместите материал в боковой резак.
Прорез в материале должен быть
расположен поверх направляющей
пластины бокового резака.
1 Направляющая пластина
• Если материал будет расположен
неправильно, он не будет обрезаться.
9
Опустите рычаг лапки и начните шить.
X Одновременно с выполнением строчки
происходит обрезка припуска на шов.
• Если строчка производится по прямой
линии, отступ шва от края будет
составлять около 5 мм.
1 5 мм
Рекомен
д
а
ц
ии
● Боковой резак может производить
обрезку не более одного слоя джинсовой
ткани плотностью 13 унций/м
2
.
● После использования бокового резака
очистите его от пыли и ворса.
● Если боковой резак не может больше
обрезать ткань, при помощи кусочка
ткани нанесите на его режущую кромку
немного масла.
● Если при установленном боковом резаке
необходимо вставить кассету с
катушкой,обязательно опустите рычаг
лапки. Если рычаг лапки останется
поднятым, устройство для заправки нити
в иглу ударит по прижимной лапке, что
может привести к повреждению машины.
● После изменения ширины строчки
медленно поверните маховик машины на
себя и убедитесь в том, что игла не
касается прижимной лапки. Если игла
ударит по лапке, она может погнуться или
сломаться.
ВНИМАНИЕ
ВНИМАНИЕ
1
1
1
S3_brotherE.book Page 74 Monday, November 17, 2003 7:22 PM
