Brother CS-8120 [51/144] Внимание
![Brother CS-8120 [51/144] Внимание](/views2/1026033/page51/bg33.png)

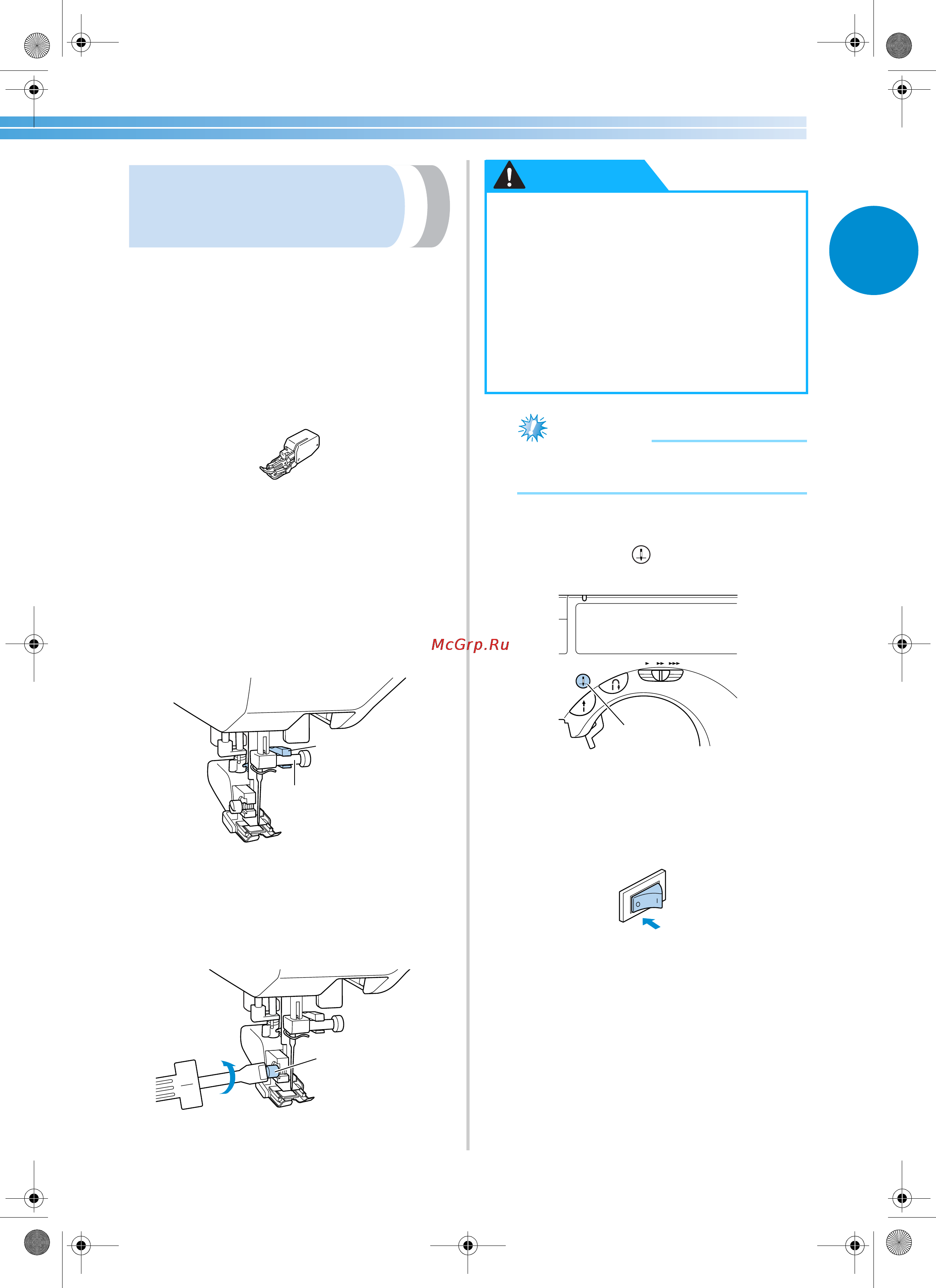

Замена прижимной лапки 45
1
Использование
дополнительной
шагающей лапки
При помощи шагающей лапки достигается
одинаковая и равномерная подача двух полотен
материала транспортером ткани и зубцами лапки.
Это полезно при шитье тканей, подача которых
представляет определенные трудности, таких как
винил и кожа, а также тканей, которые легко
проскальзывают, например бархата.
Установите шагающую лапку при помощи
отвертки.
■ Установка шагающей лапки
1
Снимите адаптер прижимной лапки.
• Подробную информацию см. в разделе
“Снятие адаптера прижимной лапки”
(на предыдущей странице).
2
Наденьте соединительную вилку на винт
иглодержателя.
1 Соединительная вилка
2 Винт иглодержателя
3
Опустите рычаг лапки, вставьте винт
крепления адаптера лапки и затяните винт
отверткой.
1 Винт крепления адаптера лапки
Примечание
● При шитье с шагающей лапкой шейте на
средней или малой скорости.
■ Снятие шагающей лапки
1
Нажмите кнопку (позиционирование
иглы) один или два раза, чтобы поднять иглу.
1 Кнопка позиционирования иглы
X Теперь игла поднята.
2
Выключите швейную машину.
1
2
1
● Надежно затяните винт крепления
отверткой. Иначе игла может коснуться
прижимной лапки и погнуться или
сломаться.
● Перед тем как начать шить, медленно
поверните маховик машины на себя и
убедитесь в том, что игла не касается
прижимной лапки. Если игла ударит по
лапке, она может погнуться или
сломаться.
ВНИМАНИЕ
1
S3_brotherE.book Page 45 Monday, November 17, 2003 7:22 PM
