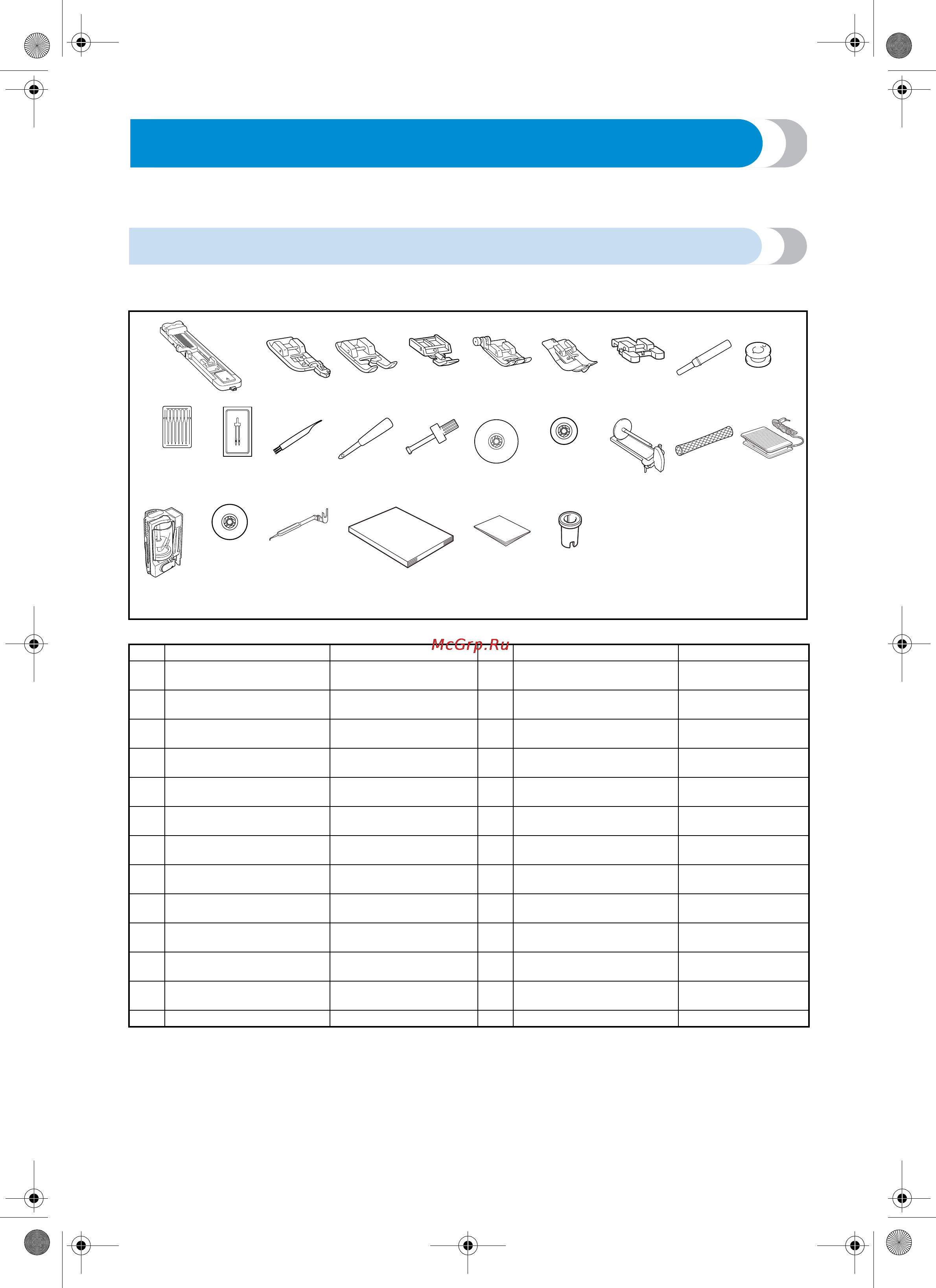

Введение A
Принадлежности в комплекте поставки
Открыв коробку, убедитесь в наличии всех следующих принадлежностей. Если какиелибо из них
отсутствуют или повреждены, обратитесь к продавцу машины.
Принадлежности
1.2.3.4.5.6.7.8.9.
10.*11.12.13.14.15.16.17.18.19.
20.21.22.23.24.25.
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: игла с шариковым кончиком (золотистого цвета)
№Наименование деталиКод детали№Наименование деталиКод детали
1
Лапка для выметывания
петель “A”
XC269105114ОтверткаXC4237021
2
Лапка для краеобметочных
работ “G”
XC309805115
Колпачок катушки
(большой)
130012054
3
Лапка для выстрачивания
монограмм “N”
X5384035116Колпачок катушки (малый)130013154
4
Лапка для вшивания
“молнии” “I”
X5937005117
Дополнительный стержень
для установки катушки
XC3834021
5
Лапка для строчки зигзаг
“J” (на машине)
XC302105118Сетка для катушкиXA5523050
6
Лапка для потайной
строчки “R”
XC405105119ПедальXC6651-021
7
Лапка для пришивания
пуговиц “M”
X59375151 20
Кассета для катушки (на
машине)
XC4716-023
8 Вспарыватель для петель X54243001 21
Колпачок катушки
(оранжевый), на машине
XC3673021
9 Шпулька (4 шт.) XA5539151 22
Приспособление для
замены иглы
XC4551-020
10 Набор игл X58358051 23
Руководство по
эксплуатации
XC7213021
11Двойная иглаX59296-15124Краткий справочник
XC5256021,
XC5257021
12 Щеточка для очистки X59476051 25
Колпачок катушки
(специальный)
XA5752021
13 Прошивка с ушком 135793051
