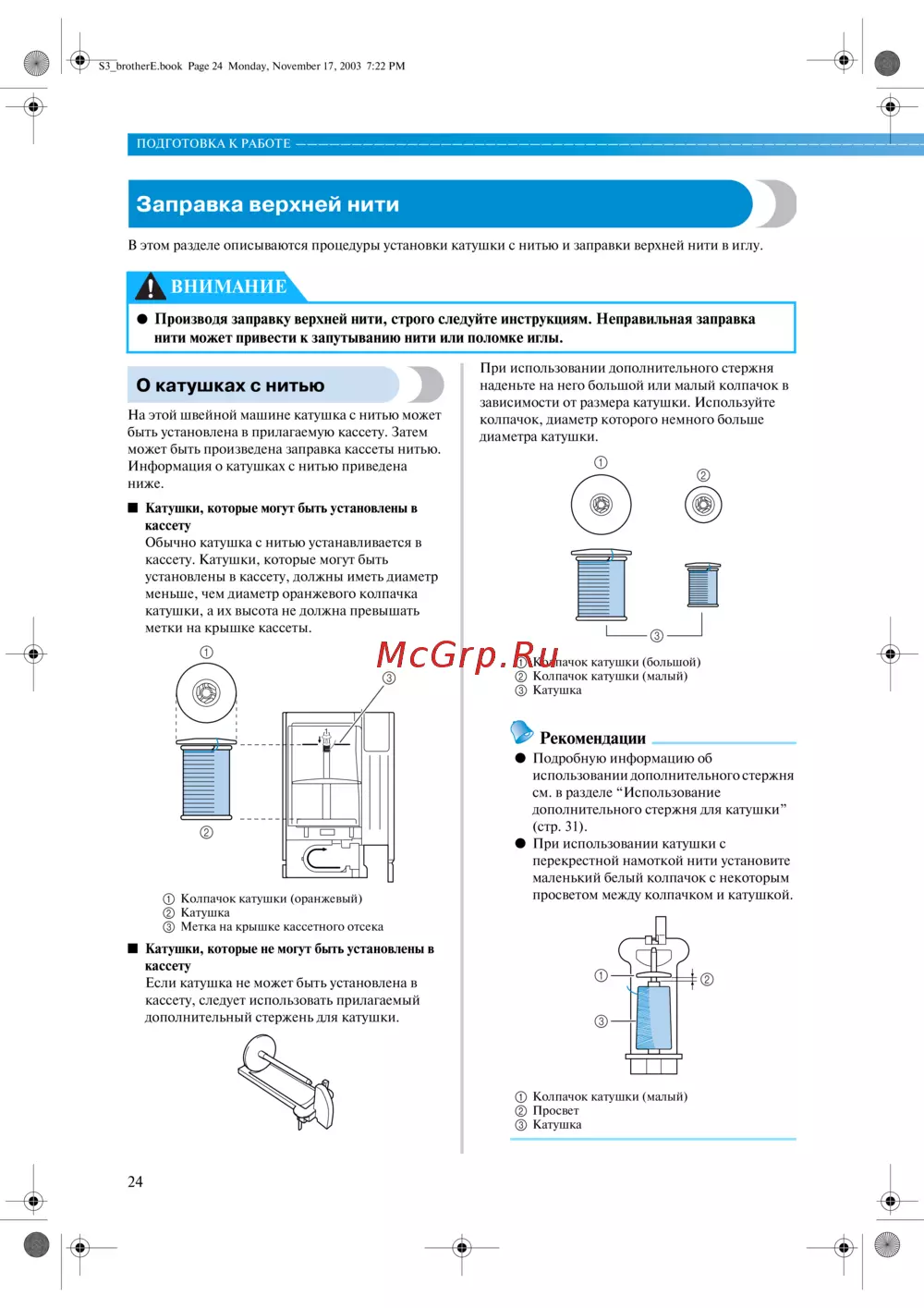

Brother CS-8120 [30/144] Заправка верхней нити
![Brother CS-8120 [30/144] Заправка верхней нити](/views2/1026033/page30/bg1e.png)
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
24

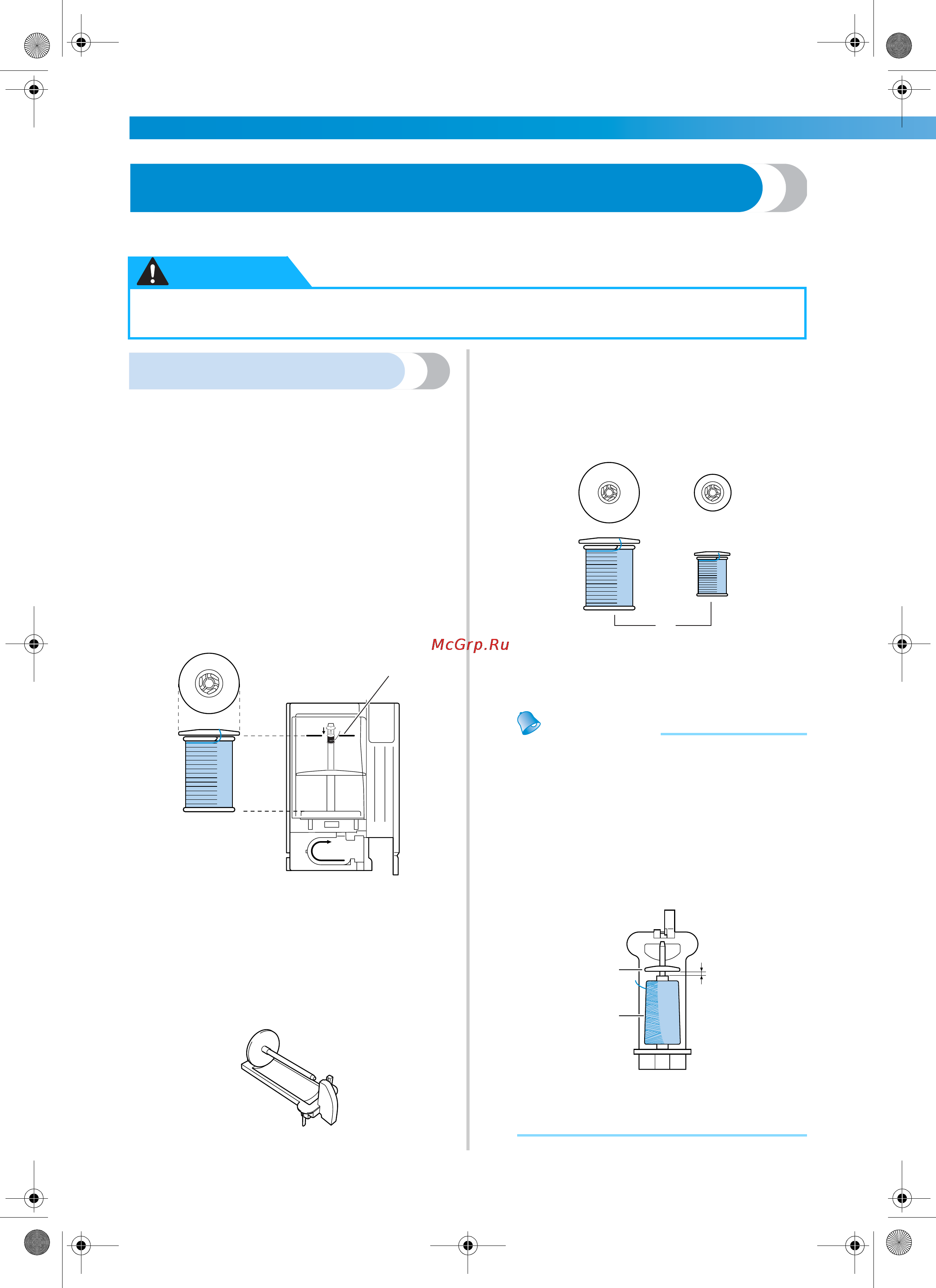

Заправка верхней нити
В этом разделе описываются процедуры установки катушки с нитью и заправки верхней нити в иглу.
О катушках с нитью
На этой швейной машине катушка с нитью может
быть установлена в прилагаемую кассету. Затем
может быть произведена заправка кассеты нитью.
Информация о катушках с нитью приведена
ниже.
■ Катушки, которые могут быть установлены в
кассету
Обычно катушка с нитью устанавливается в
кассету. Катушки, которые могут быть
установлены в кассету, должны иметь диаметр
меньше, чем диаметр оранжевого колпачка
катушки, а их высота не должна превышать
метки на крышке кассеты.
1 Колпачок катушки (оранжевый)
2 Катушка
3 Метка на крышке кассетного отсека
■ Катушки, которые не могут быть установлены в
кассету
Если катушка не может быть установлена в
кассету, следует использовать прилагаемый
дополнительный стержень для катушки.
При использовании дополнительного стержня
наденьте на него большой или малый колпачок в
зависимости от размера катушки. Используйте
колпачок, диаметр которого немного больше
диаметра катушки.
1 Колпачок катушки (большой)
2 Колпачок катушки (малый)
3 Катушка
Рекомен
д
а
ц
ии
● Подробную информацию об
использовании дополнительного стержня
см. в разделе “Использование
дополнительного стержня для катушки”
(стр. 31).
● При использовании катушки с
перекрестной намоткой нити установите
маленький белый колпачок с некоторым
просветом между колпачком и катушкой.
1 Колпачок катушки (малый)
2 Просвет
3 Катушка
● Производя заправку верхней нити, строго следуйте инструкциям. Неправильная заправка
нити может привести к запутыванию нити или поломке иглы.
ВНИМАНИЕ
11
1
2
3
1
2
3
1
3
2
S3_brotherE.book Page 24 Monday, November 17, 2003 7:22 PM
