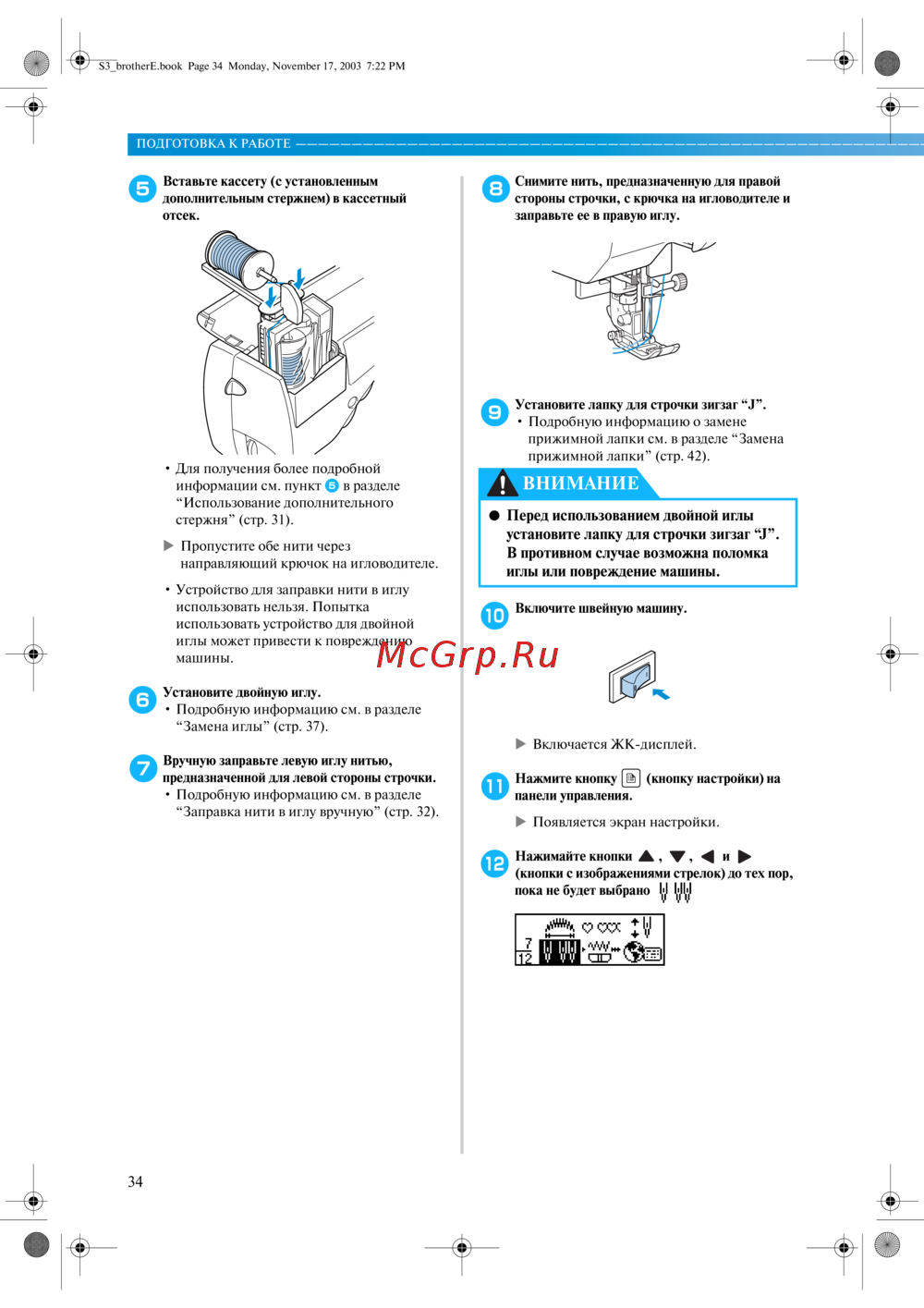

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
34
5

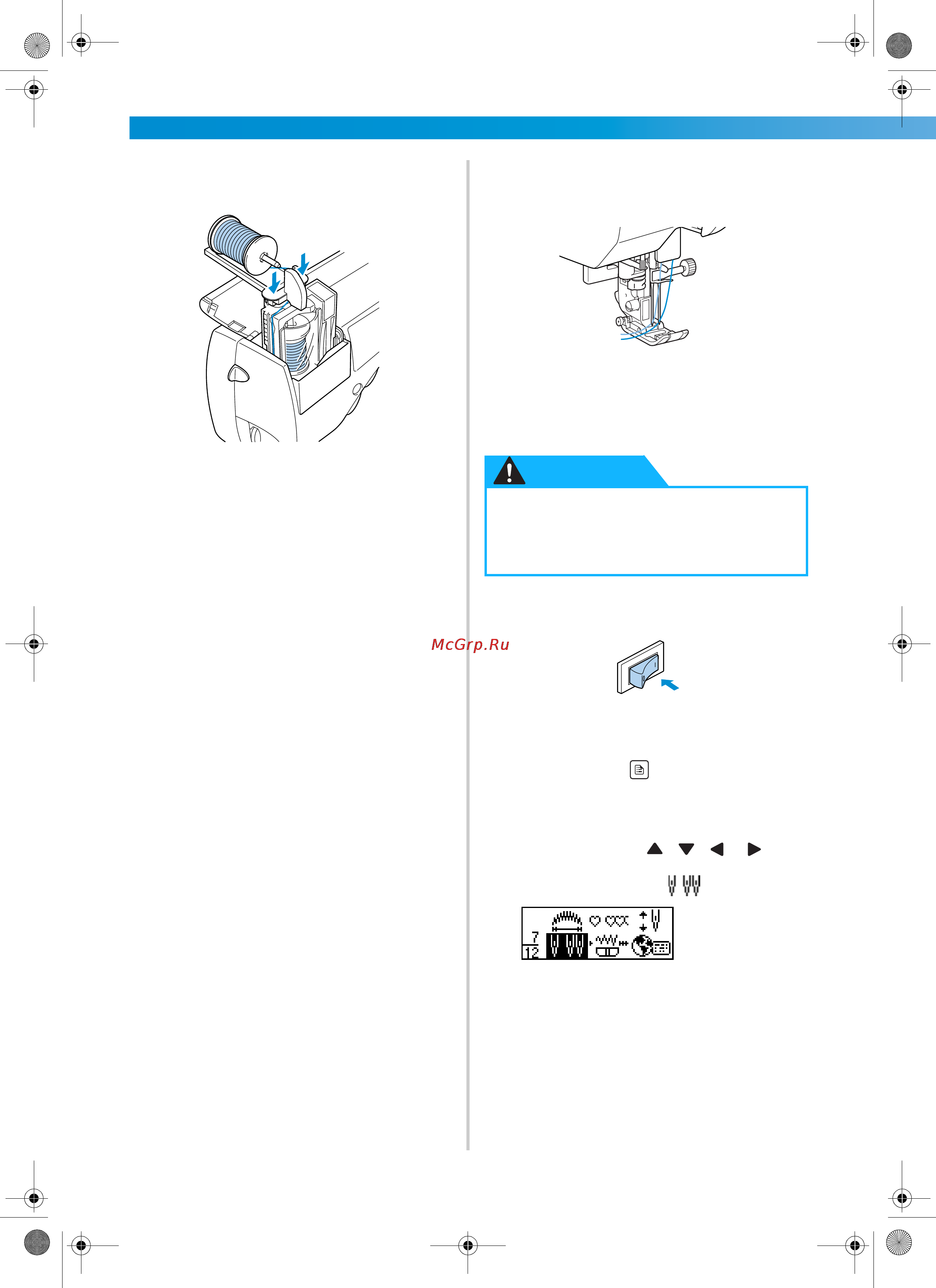

Вставьте кассету (с установленным
дополнительным стержнем) в кассетный
отсек.
• Для получения более подробной
информации см. пункт 5 в разделе
“Использование дополнительного
стержня” (стр. 31).
X Пропустите обе нити через
направляющий крючок на игловодителе.
• Устройство для заправки нити в иглу
использовать нельзя. Попытка
использовать устройство для двойной
иглы может привести к повреждению
машины.
6
Установите двойную иглу.
• Подробную информацию см. в разделе
“Замена иглы” (стр. 37).
7
Вручную заправьте левую иглу нитью,
предназначенной для левой стороны строчки.
• Подробную информацию см. в разделе
“Заправка нити в иглу вручную” (стр. 32).
8
Снимите нить, предназначенную для правой
стороны строчки, с крючка на игловодителе и
заправьте ее в правую иглу.
9
Установите лапку для строчки зигзаг “J”.
• Подробную информацию о замене
прижимной лапки см. в разделе “Замена
прижимной лапки” (стр. 42).
0
Включите швейную машину.
X Включается ЖКдисплей.
a
Нажмите кнопку (кнопку настройки) на
панели управления.
X Появляется экран настройки.
b
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрано
● Перед использованием двойной иглы
установите лапку для строчки зигзаг “J”.
В противном случае возможна поломка
иглы или повреждение машины.
ВНИМАНИЕ
