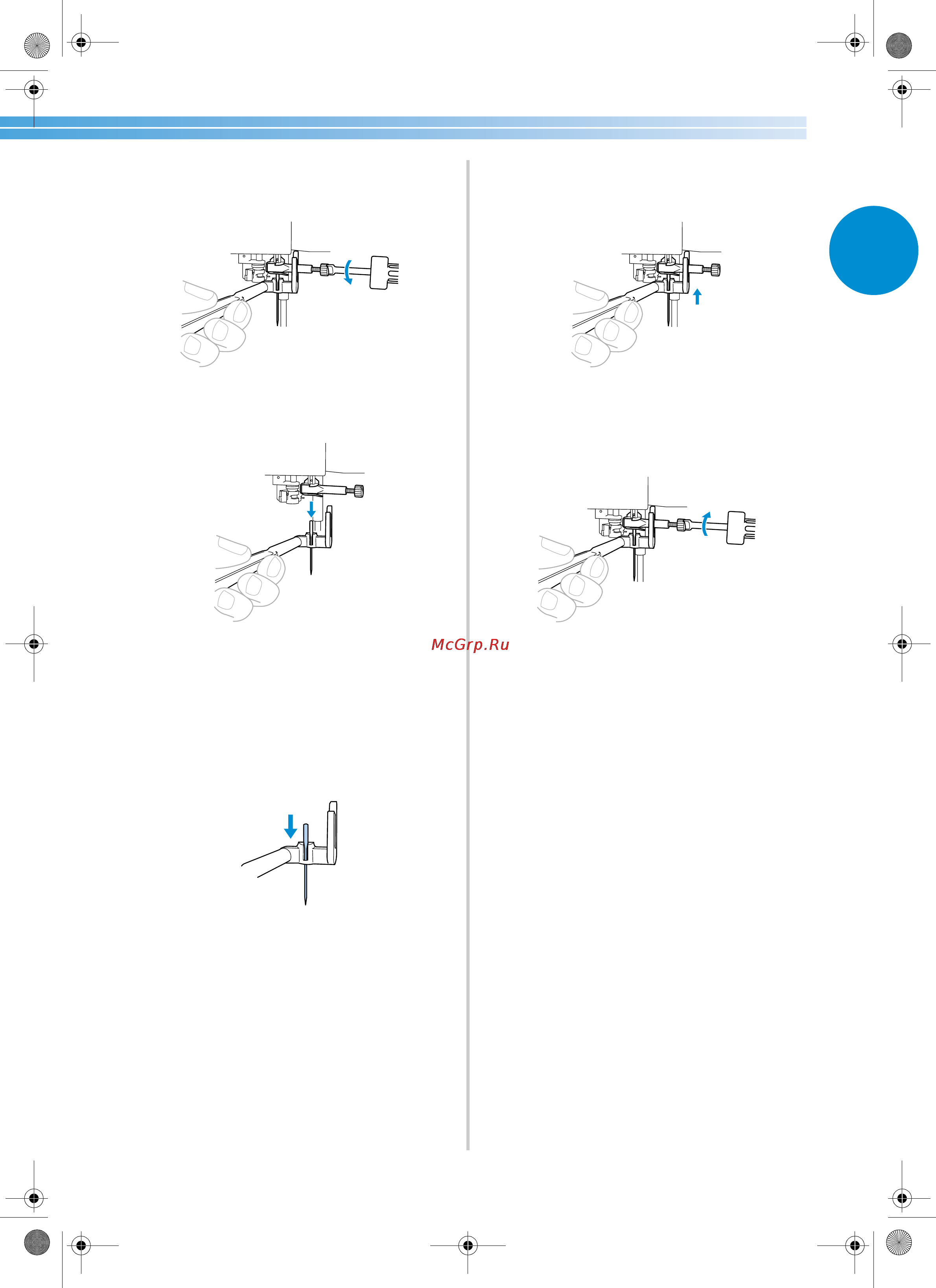

Замена иглы 41
1
3
При помощи отвертки ослабьте винт
иглодержателя.
4
Опустите приспособление для замены иглы.
X Теперь можно снять иглу с
иглодержателя.
5
Вставьте новую иглу в отверстие в
приспособлении.
Вставьте новую иглу в приспособление так,
чтобы ее плоская часть была обращена к
задней стороне машины.
6
Поднимите приспособление для замены иглы
так, чтобы его вилка охватила винт
иглодержателя.
7
Вставьте иглу до тех пор, пока она не коснется
ограничителя, и затяните винт иглодержателя
отверткой.
X Теперь игла установлена.
8
Снимите приспособление с иглы.
