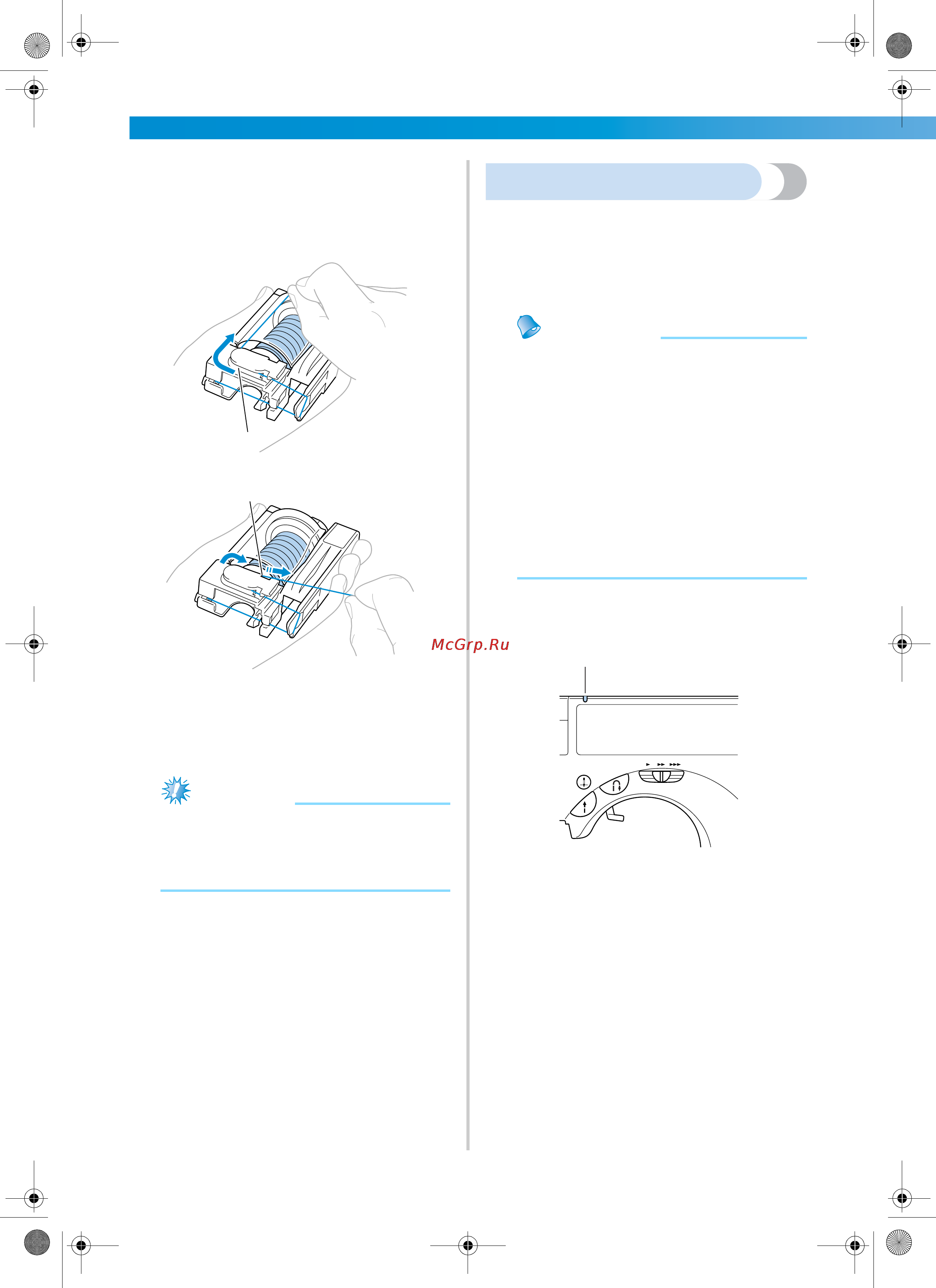

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
28
c
Протяните нить под диском спереди в левом
нижнем углу и направо, а затем обрежьте нить
при помощи устройства обрезки.
Следуйте стрелке 6, изображенной на
кассете.
1 Диск
2 Устройство обрезки нити
X Теперь катушка с нитью загружена в
кассету.
Примечание
● Обрежьте нить, как указано выше.
В противном случае вы не сможете
воспользоваться устройством для
заправки нити в иглу.
Заправка нити в иглу
В этом разделе описываются процедуры
установки кассеты с катушкой и заправки нити в
иглу. Устройство для заправки нити в иглу
используется одновременно с установкой кассеты
в машину.
Рекомен
д
а
ц
ии
● Устройство для заправки нити в иглу
может использоваться с иглами размера
от 75/11 до 100/16.
● Устройство для заправки нити в иглу не
может быть использовано с нитью
толщиной 130/20 или менее.
● Устройство для заправки нити в иглу не
может быть использовано с крыльчатой
иглой или двойной иглой.
● Если устройство для заправки нити в иглу
не может быть использовано, следуйте
указаниям раздела “Заправка нити в иглу
вручную” (стр. 32).
1
Убедитесь в том, что индикатор кассеты горит
зеленым цветом.
1 Индикатор кассеты для катушки
1
2
1
S3_brotherE.book Page 28 Monday, November 17, 2003 7:22 PM
