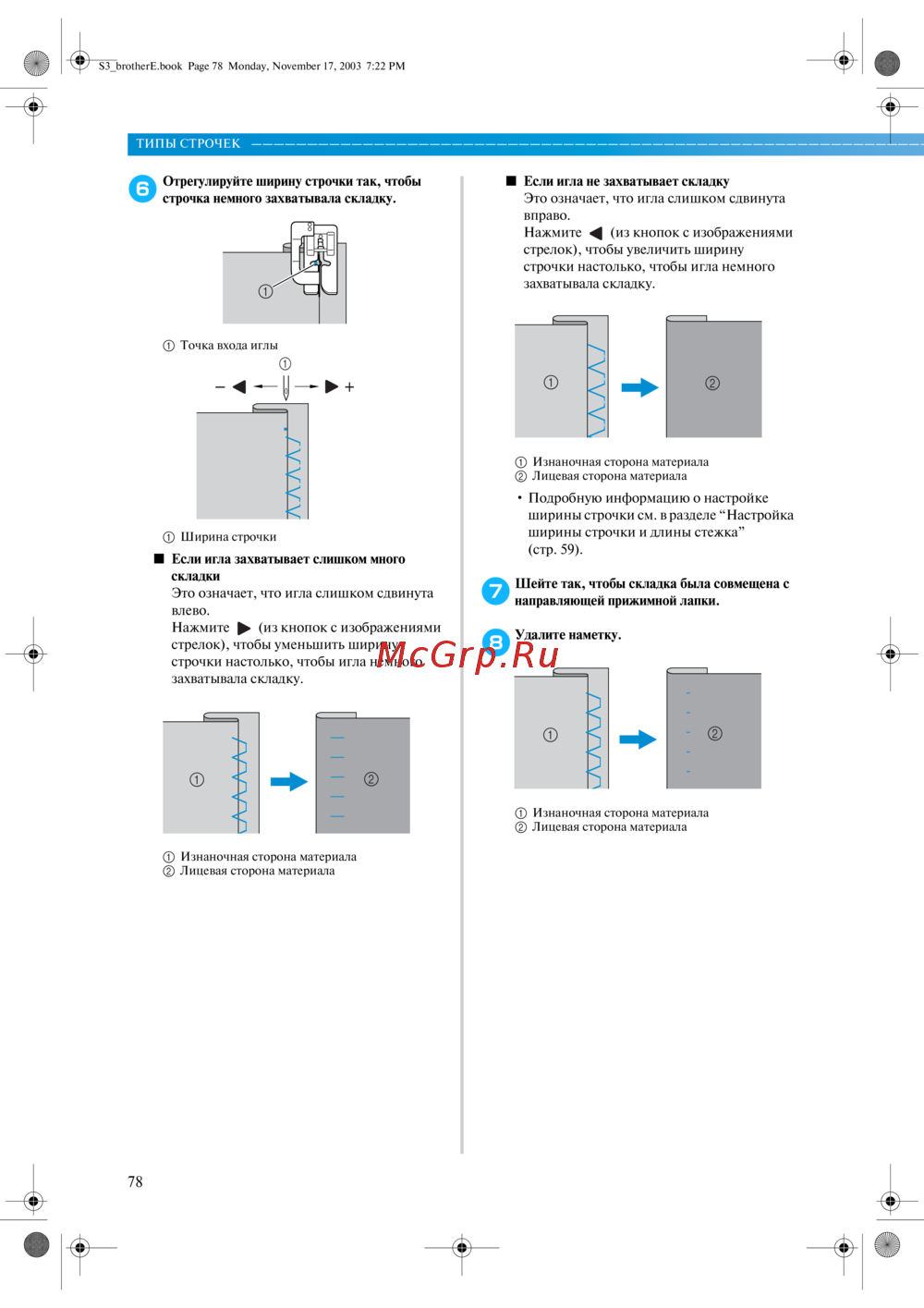

ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
78
6

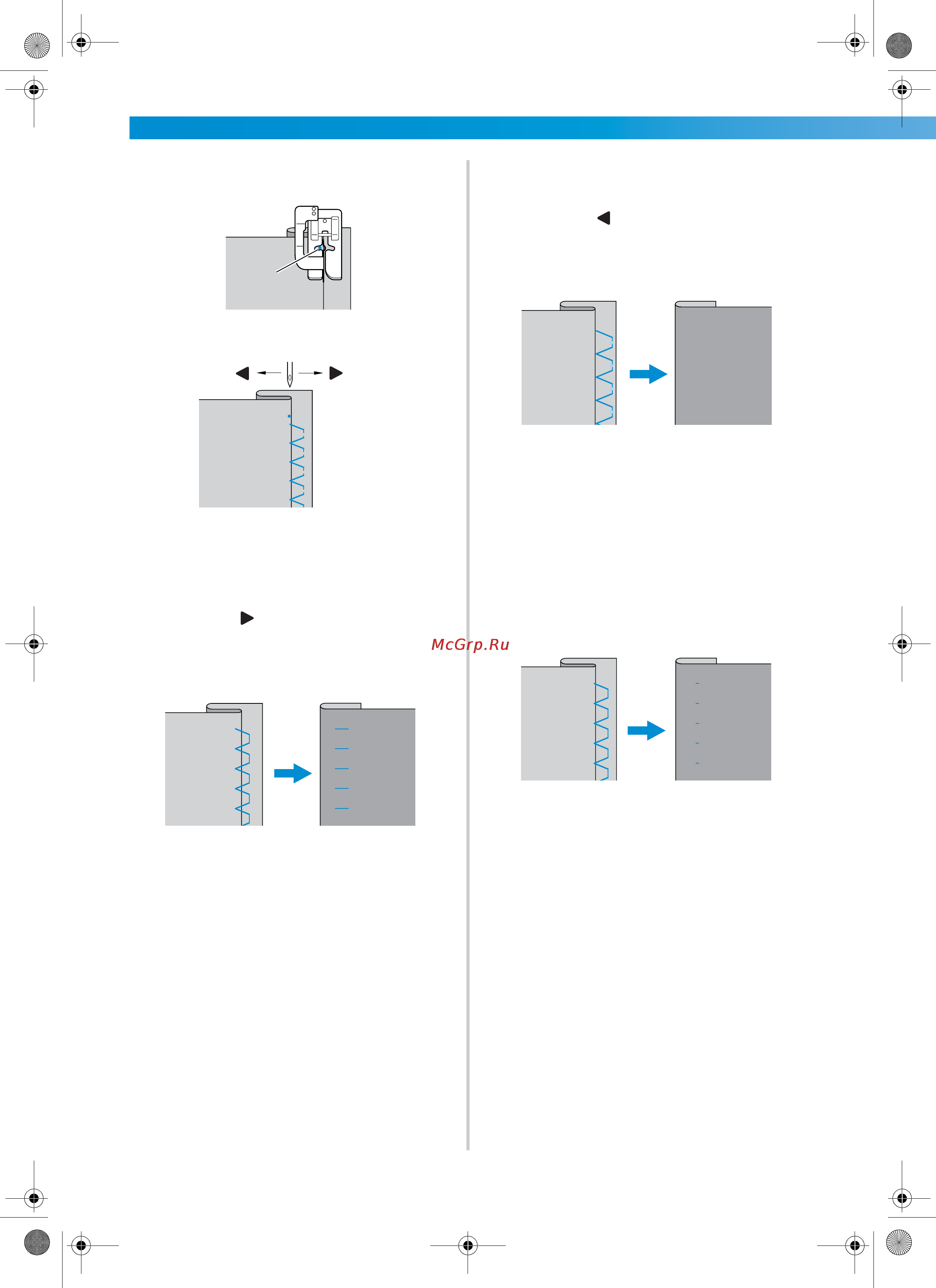

Отрегулируйте ширину строчки так, чтобы
строчка немного захватывала складку.
1 Точка входа иглы
1 Ширина строчки
■ Если игла захватывает слишком много
складки
Это означает, что игла слишком сдвинута
влево.
Нажмите (из кнопок с изображениями
стрелок), чтобы уменьшить ширину
строчки настолько, чтобы игла немного
захватывала складку.
1 Изнаночная сторона материала
2 Лицевая сторона материала
■ Если игла не захватывает складку
Это означает, что игла слишком сдвинута
вправо.
Нажмите (из кнопок с изображениями
стрелок), чтобы увеличить ширину
строчки настолько, чтобы игла немного
захватывала складку.
1 Изнаночная сторона материала
2 Лицевая сторона материала
• Подробную информацию о настройке
ширины строчки см. в разделе “Настройка
ширины строчки и длины стежка”
(стр. 59).
7
Шейте так, чтобы складка была совмещена с
направляющей прижимной лапки.
8
Удалите наметку.
1 Изнаночная сторона материала
2 Лицевая сторона материала
R
1
1
–
+
1
2
1
2
1
2
S3_brotherE.book Page 78 Monday, November 17, 2003 7:22 PM
