Описание функционирования
Устройство управления – элементы управления
16 Арт. №:099-000098-EWM08
5 Описание функционирования
5.1 Устройство управления – элементы управления
T 3.29.2
S
CLASSIC
AMP%
sec
AMP
AMP%
sec
0
5
10
15
20
sec
10
15
20
sec
0
5
A
MP %
25
50
75
100
0
Pul s
AMP
VOLT
6
7
43
2
1
10
5
9
14
11
1215
8
13

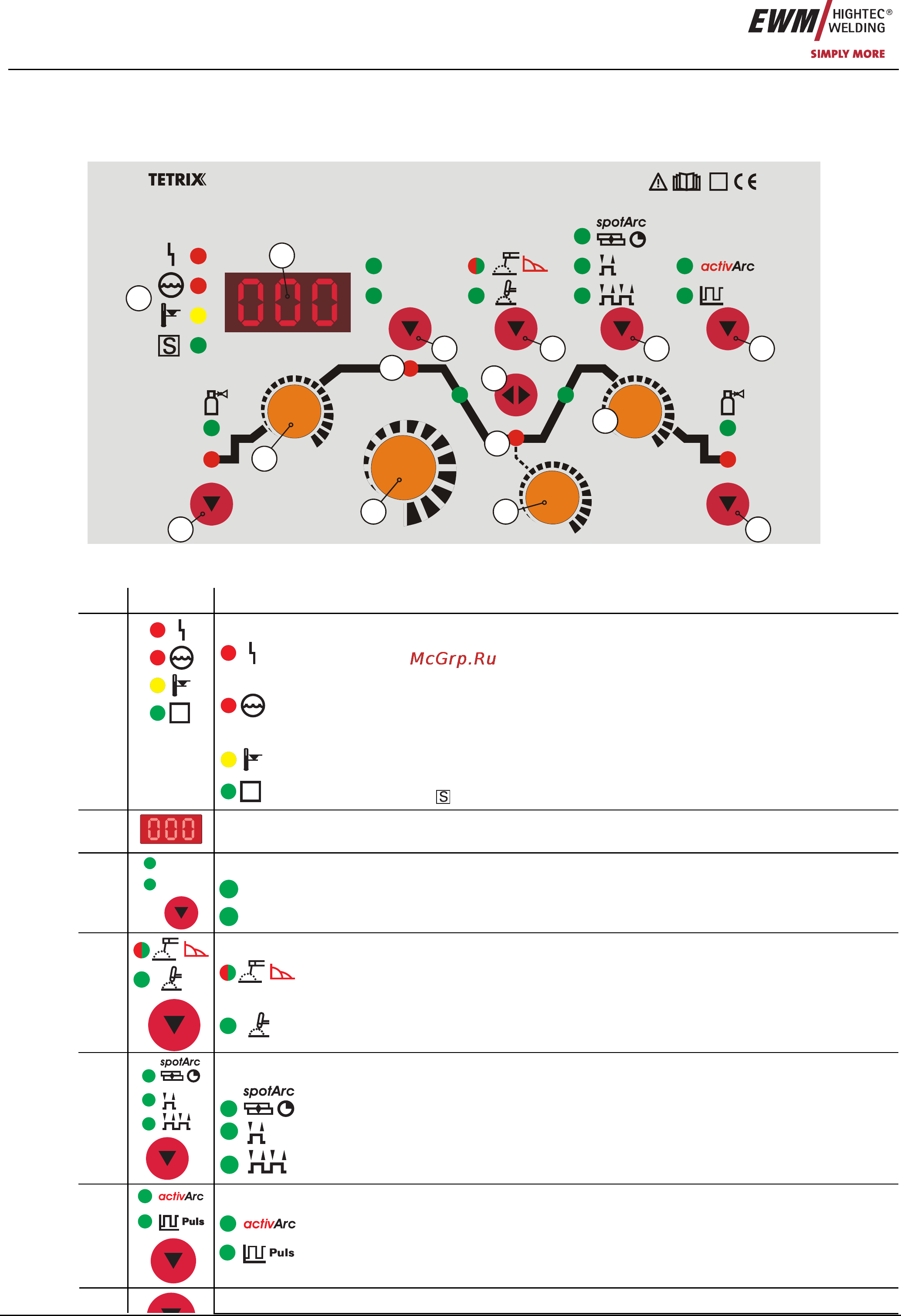

Рисунок 5-1
Поз. Символ Описание 0
1
S
Индикация сбоев / состояния
Сигнальная лампочка "Общая неисправность" (см. главу "Причины и устранение
неисправностей")
Сигнальная лампочка "Недостаток охлаждающей жидкости" (Охлаждение сварочной
горелки)
Сигнальная лампочка "Перегрев"
S
Сигнальная лампочка " -знак"
2
Трёхразрядный светодиодный дисплей
Индикация сварочных параметров (см. также главу "Дисплей индикации данных сварки").
3
AMP
VOLT
Кнопка "Переключение индикации"
AMP
Индикация сварочного тока
VOLT
Индикация сварочного напряжения
4
Кнопка "Вид сварки"
Ручная сварка стержневыми электродами, загорается зелёным цветом/ Настройка
Arcforce, загорается красным цветом
Сварка ВИГ
5
Кнопка "Режим работы"
spotArc (диапазон времени точечной сварки 0,01 с - 20,0 с)
2-тактный
4-тактный
6
Кнопка „Тип сварки“
Сварка ВИГ- activArc
ВИГ импульсная сварка
7
Кнопка „Параметры газа и тока“
