Описание функционирования
Сварка ВИГ
36 Арт. №:099-000098-EWM08
5.2.11 Конфигурация горелки ВИГ с потенциометром
При подключении сварочной горелки с потенциометром необходимо внутри сварочного аппарата изъять
перемычку- JP27 на плате T320/1.
Конфигурация сварочной горелки Настройка
Стандартная сварочная горелка для сварки ВИГ или горелка с функцией нарастания и спада
тока (Up-Down) (заводская настройка)
: JP27
Сварочная горелка с потенциометром JP27
Соблюдайте правила техники безопасности, приведенные в руководстве по эксплуатации!
Соблюдайте правила предупреждения несчастных случаев!
Все работы по переоборудованию или установке дополнительного оборудования должны выполняться
квалифицированным электриком согласно действующим предписаниям VDE.
Перед тем, как открывать, вынуть вилку сетевого кабеля из розетки!
Простого выключения недостаточно. Подождать 2 минуты, пока не разрядятся конденсаторы.
Перед повторным
пуском в эксплуатацию обязательно должны быть проведены повторные испытания
согласно VDE 0702, VBG 4 и VBG 15!
Более подробные указания см. в стандартном руководстве по эксплуатации вашего сварочного аппарата.

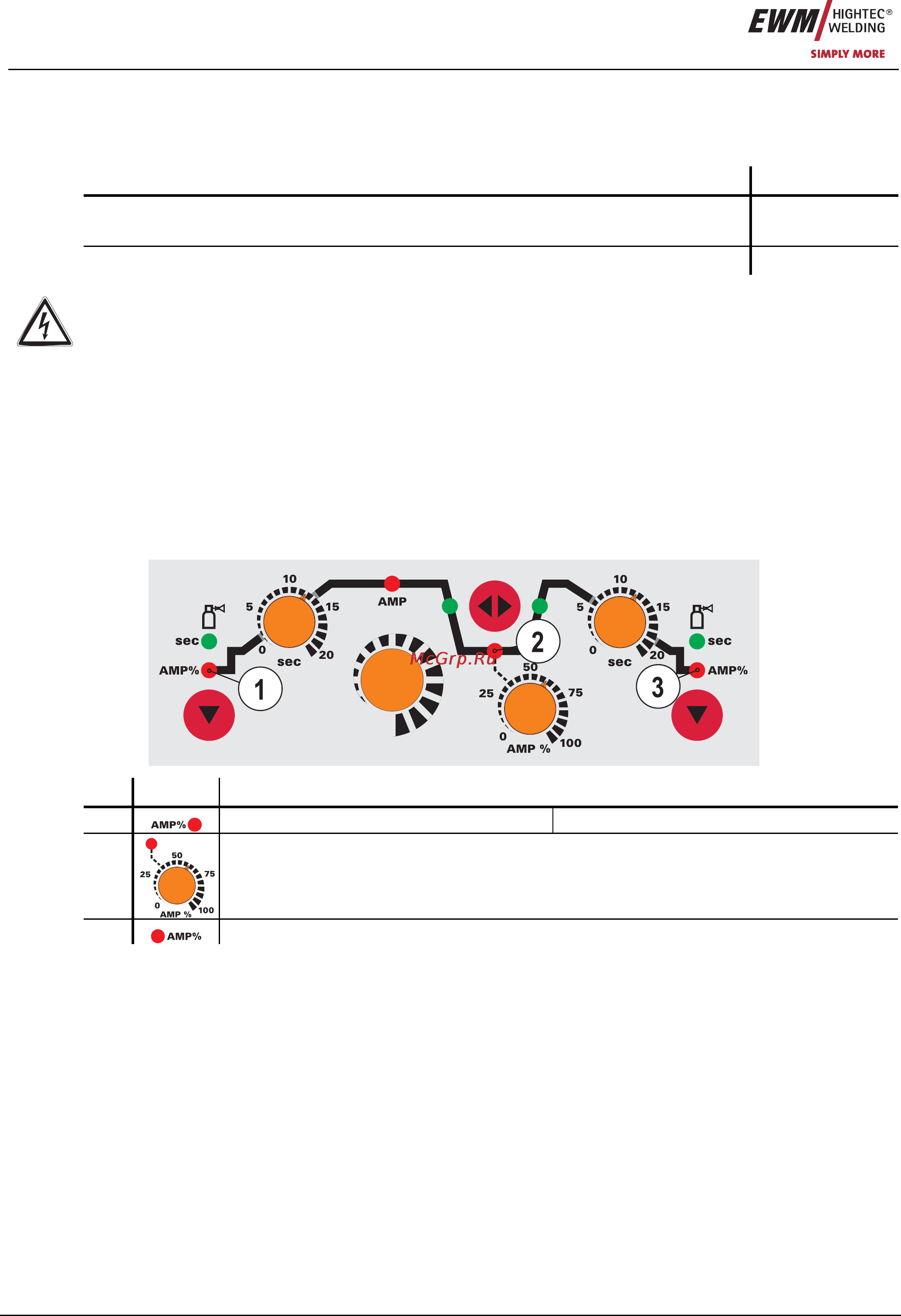

5.2.12 Переключение между процентным и абсолютным сварочными токами
Установка и индикация токов возможна в процентном (заводская установка) или абсолютном выражении.
Поз. Символ Описание
1
Стартовый ток (ВИГ)
Ток горячего старта (ручная сварка)
2
Уменьшенный ток (ВИГ)
3
Ток заварки кратера (ВИГ)
