Ввод в эксплуатацию
Сварка ВИГ
46 Арт. №:099-000098-EWM08
6.7.4 Подача защитного газа
6.7.4.1 Подача защитного газа
Подаваемый защитный газ не должен содержать загрязнений, поскольку в противном случае может произойти
засорение системы подачи газа.
Все соединения в системе подачи защитного газа должны быть герметичными!
1
1
TETRIX 300
TETRIX 180

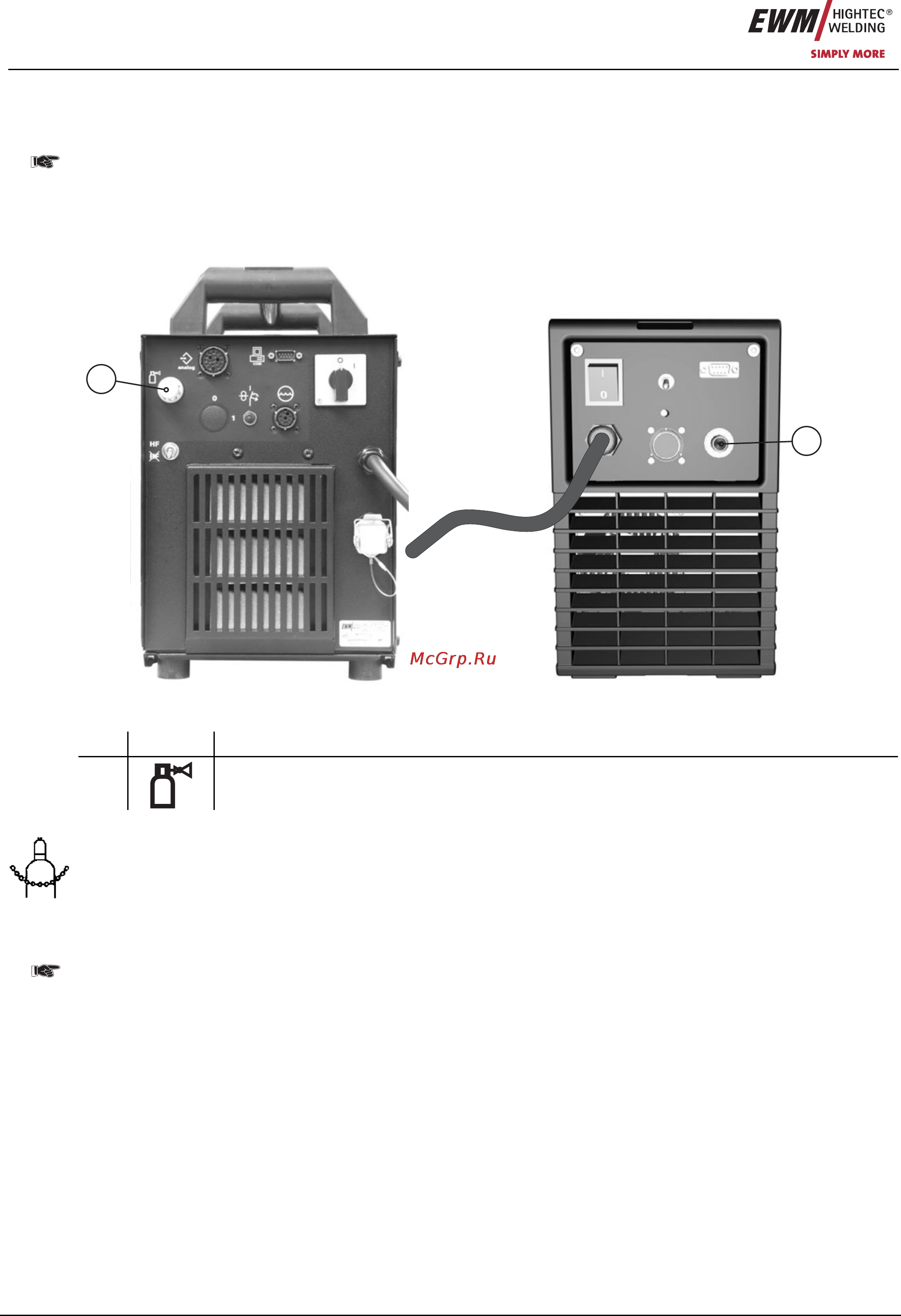

Рисунок 6-3
Поз. Символ Описание 0
1
Присоединительный штуцер G1/4"
для подключения защитного газа к редуктору
Закрепить газовый баллон!
• Установить баллоны с защитным газом в предусмотренные для него гнезда и закрепить их цепью.
• Соблюдать осторожность при обращении с газовыми баллонами; не бросать, не нагревать, принять меры против
опрокидывания!
• При транспортировке краном снять газовые баллоны со сварочного аппарата.
Перед подключением редуктора к газовому баллону следует кратковременно открыть клапан баллона, чтобы
выдуть возможные загрязнения.
• Герметично привинтите редуктор на вентиль газового баллона.
• Соединительный штуцер газового шланга привинтите на выходной стороне редуктора.
• Привинтите соединительный штуцер газового шланга с соединительным штуцером G1/4".
