Описание функционирования

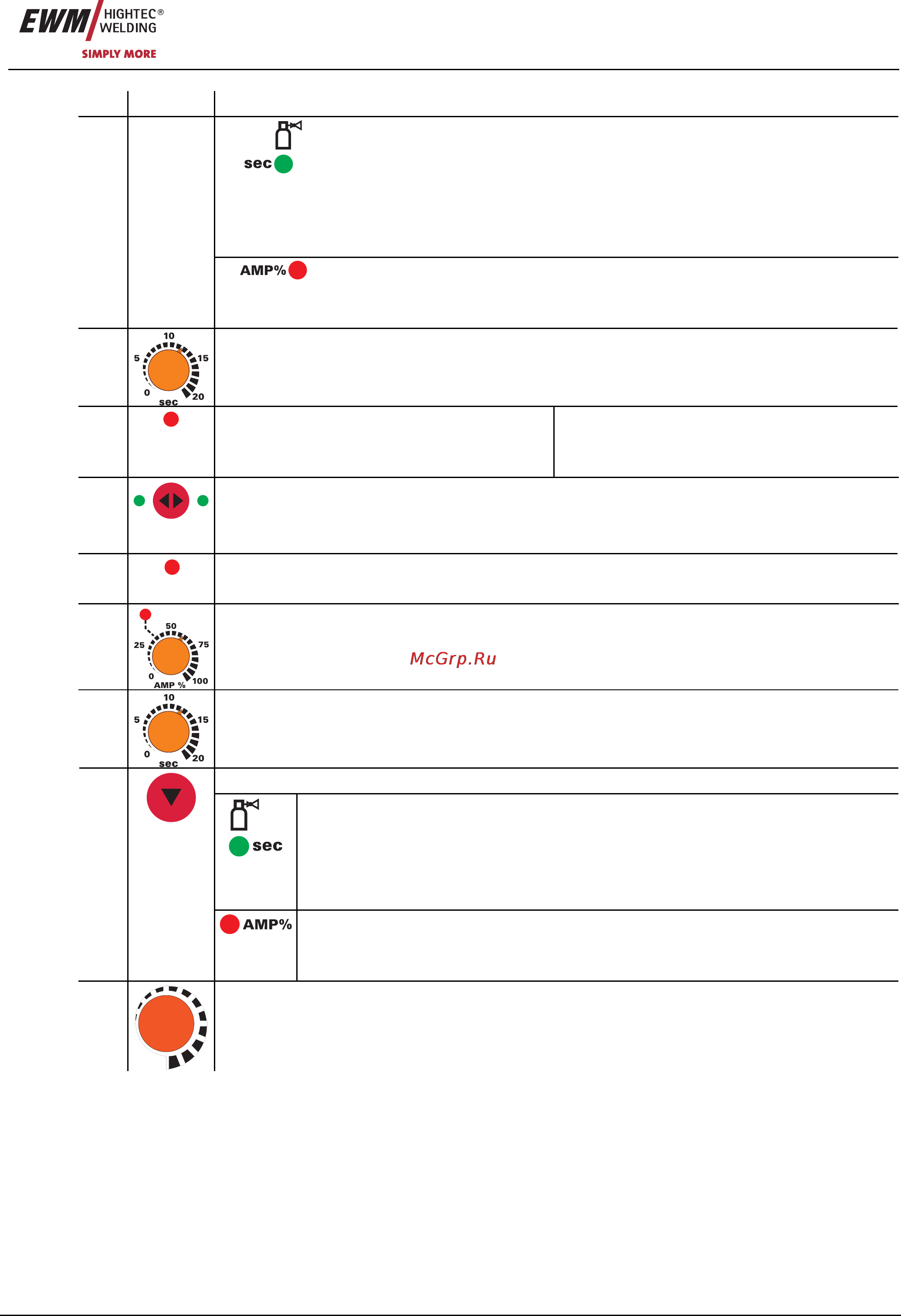

Устройство управления – элементы управления
Арт. №:099-000098-EWM08 17
Поз. Символ Описание 0
Время предварительной подачи газа / Проверка газа / Продувка газа (ВИГ)
• Предварительная подача газа: Диапазон настройки от 0,0 до 20,0 сек (с шагом
0,1 сек)
• Проверка газа Защитный газ подаётся до 20 с.
• Продувка газа: Нажимать кнопку более 5 с (светодиод мигает). Защитный газ
подаётся до следующего нажатия кнопки
Стартовый ток (ВИГ) / Ток горячего старта (ручная сварка):
В процентах к основному сварочному току
Диапазон настройки: от 1 % до 200 % (шаг 1 %).
8
Ручка настройки Время нарастания тока / Время горячего старта
Диапазон регулирования Времени нарастания тока От 0,00 до 20,0 с (ВИГ)
Диапазон регулирования времени горячего старта – от 0,00 до 5,0 с (ручная сварка)
9
AMP
Основной сварочный ток (ВИГ) /
Импульсный ток
от I мин до I макс (шаг 1 A)
Основной сварочный ток (ручная сварка)
от I мин до I макс (шаг 1 A)
10
Кнопка „Значения времени ВИГ, нарастания тока и точечной сварки“
• Время уменьшения тока для ВИГ, левый светодиод на уменьшенный ток (0 – 20 с.)
• Время увеличения тока для ВИГ, правый светодиод на основной ток (0 – 20 с.)
11
AMP%
Уменьшенный ток (ВИГ) / ток паузы
Диапазон настройки: от 1 % до 100 % (шаг 1 %). Пропорционален (%) основному сварочному току
12
Ручка настройки «Уменьшенный ток (ВИГ) / Ток паузы»
Диапазон настройки: от 1 % до 100 % (шаг 1 %). В процентах к основному сварочному току
13
Ручка настройки «Время спада тока»
0,00 с – 20,0 с
Кнопка „Время продувки газа / Конечный ток“
Время продувки газа (автоматика)
• Автоматический режим включён: Время продувки газом (от 4,0 до 40,0 с) задаётся с
устройства управления.
• Автоматика выключена:
Время продувки газом регулируется в абсолютных значениях от 0,0 до 40,0 с.
14
Конечный ток
Зависит от основного тока в процентном отношении.
Диапазон регулирования от 1 % до 200 % (шаг 1 %).
15
Ручка "Настройка параметров сварки"
Настройка всех параметров: стартовый, сварочный, конечный ток, время предварительной и
последующей подачи газа, фронты импульса и т.д.
