Ввод в эксплуатацию
Ручная сварка стержневыми электродами
48 Арт. №:099-000098-EWM08

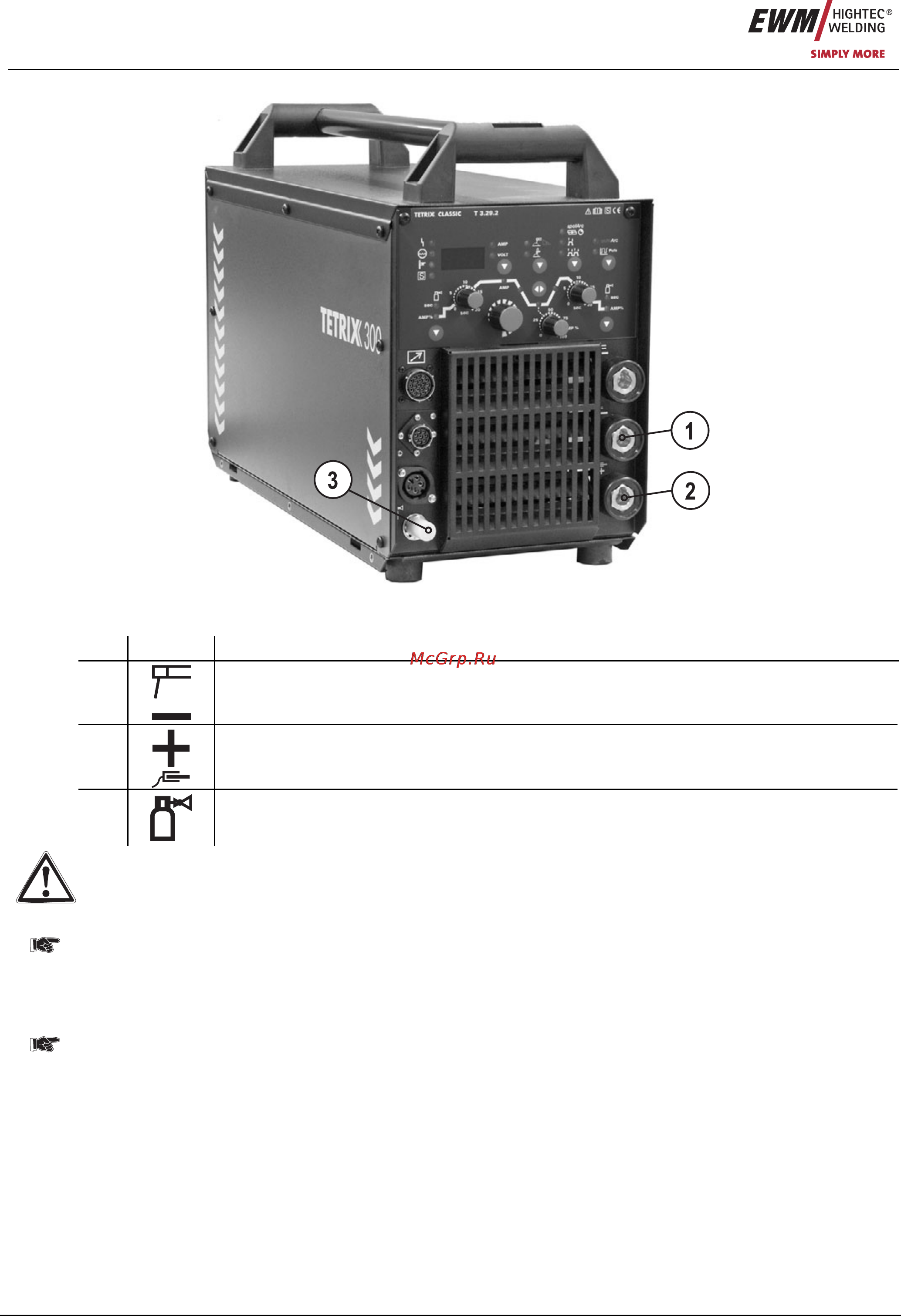

Рисунок 6-4
Поз. Символ Описание 0
1
Розетка, сварочный ток "–"
Подключение электрододержателя
2
Розетка, сварочный ток "+"
Подключение кабеля массы
3
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
Желтый изоляционный колпачок должен быть надет на соединительный штуцер G1/4" (штуцер для
подключения защитного газа)!
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными на
упаковке электродов.
6.9.2 Подключение кабеля массы
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными на
упаковке электродов.
