Техническое обслуживание и проверки
Проверка
50 Арт. №:099-000098-EWM08
7.3.2 Объем проверок
a) Визуальная проверка
b) Электрическая проверка, замеры:
• напряжение холостого хода
• сопротивление изоляции или, как альтернатива,
• ток утечки
• сопротивление защитного провода
c) Проверка работоспособности
d) Документирование
7.3.3 Визуальная проверка
Общие термины для проверки:
1. Горелка/держатель электродов, зажим проводника для отвода сварочного тока
2. Питающая электросеть: провода, включая штекеры и защитные приспособления
3. Цепь сварочного тока: провода, штекеры и соединения, защитные приспособления
4. Корпус
5. Контрольные, сигнальные, защитные и исполнительные устройства
6. Прочее, общее состояние

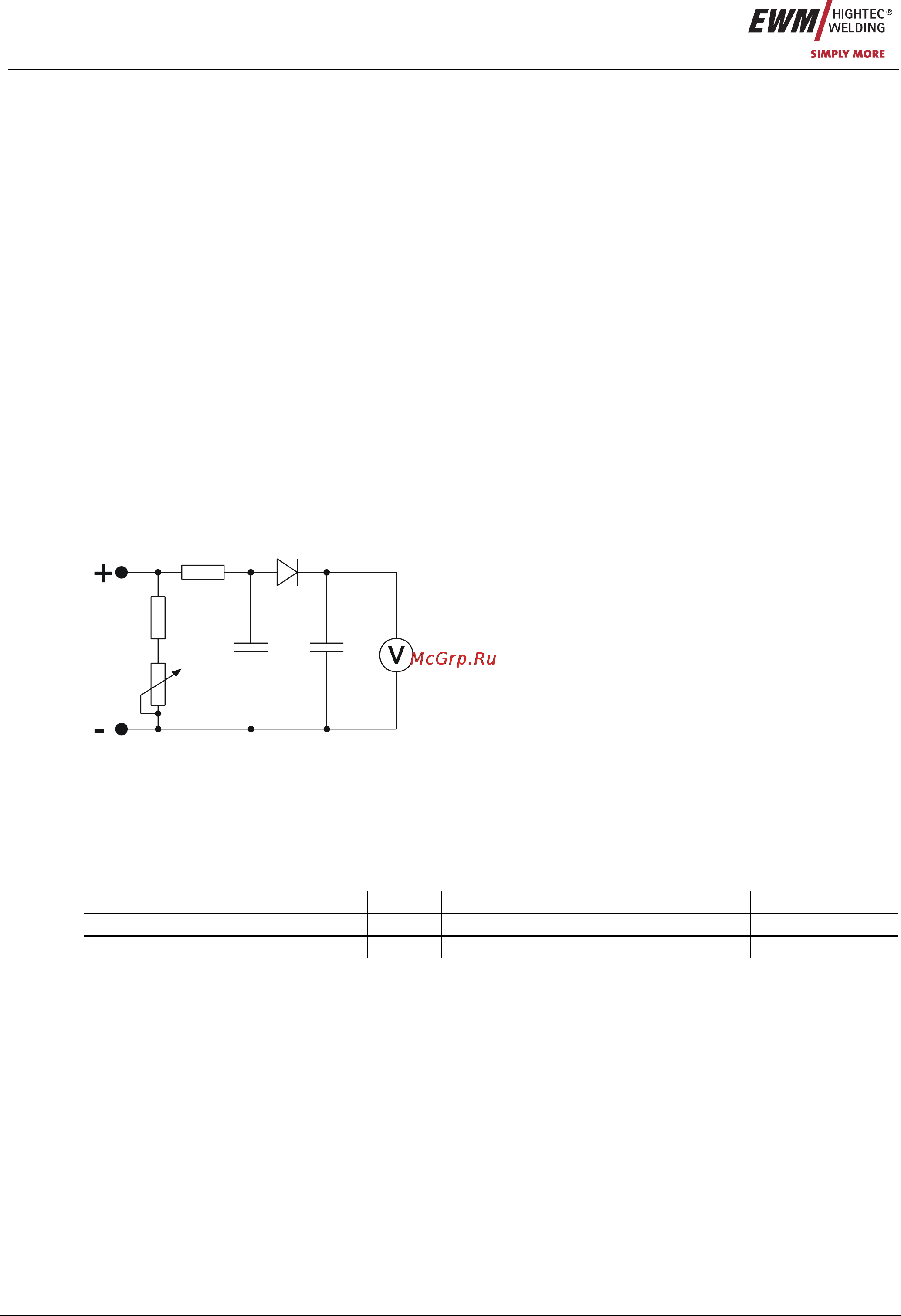

7.3.4 Измерение напряжения холостого хода
6u8F
10nF
0...5k
0k2
1k0
1N 4007
Измерительная схема согласно DIN EN
60974-1
Подключите измерительную схему к клеммам сварочного тока.
Вольтметр должен показывать средние значения и иметь
внутреннее сопротивление ≥ 1 MΩ. На аппаратах со ступенчатым
переключением выставить максимальное выходное напряжение
(переключатель ступеней). Во время измерения перевести
потенциометр с 0 кОм на 5 кОм. Замеренное напряжение не
должно отклоняться от указаний на заводской
табличке более чем
на +/- 5% и должно быть не более 113В (для приборов с VRD 35В).
7.3.5 Измерение сопротивления изоляции
Для проверки изоляции внутри прибора вплоть до трансформатора, следует включить сетевой выключатель. При
наличии сетевой защиты ее следует обойти или произвести замеры на обоих концах.
Сопротивление изоляции не должно быть меньше, чем:
Цепь сетевого тока против Цепь тока сварки и электроника
5 MΩ
Цепь тока сварки и электроника против Цепь защитных проводов (РЕ)
2,5 MΩ
Цепь сетевого тока против Цепь защитных проводов (РЕ)
2,5 MΩ
