Описание функционирования
Устройства дистанционного управления
40 Арт. №:099-000098-EWM08

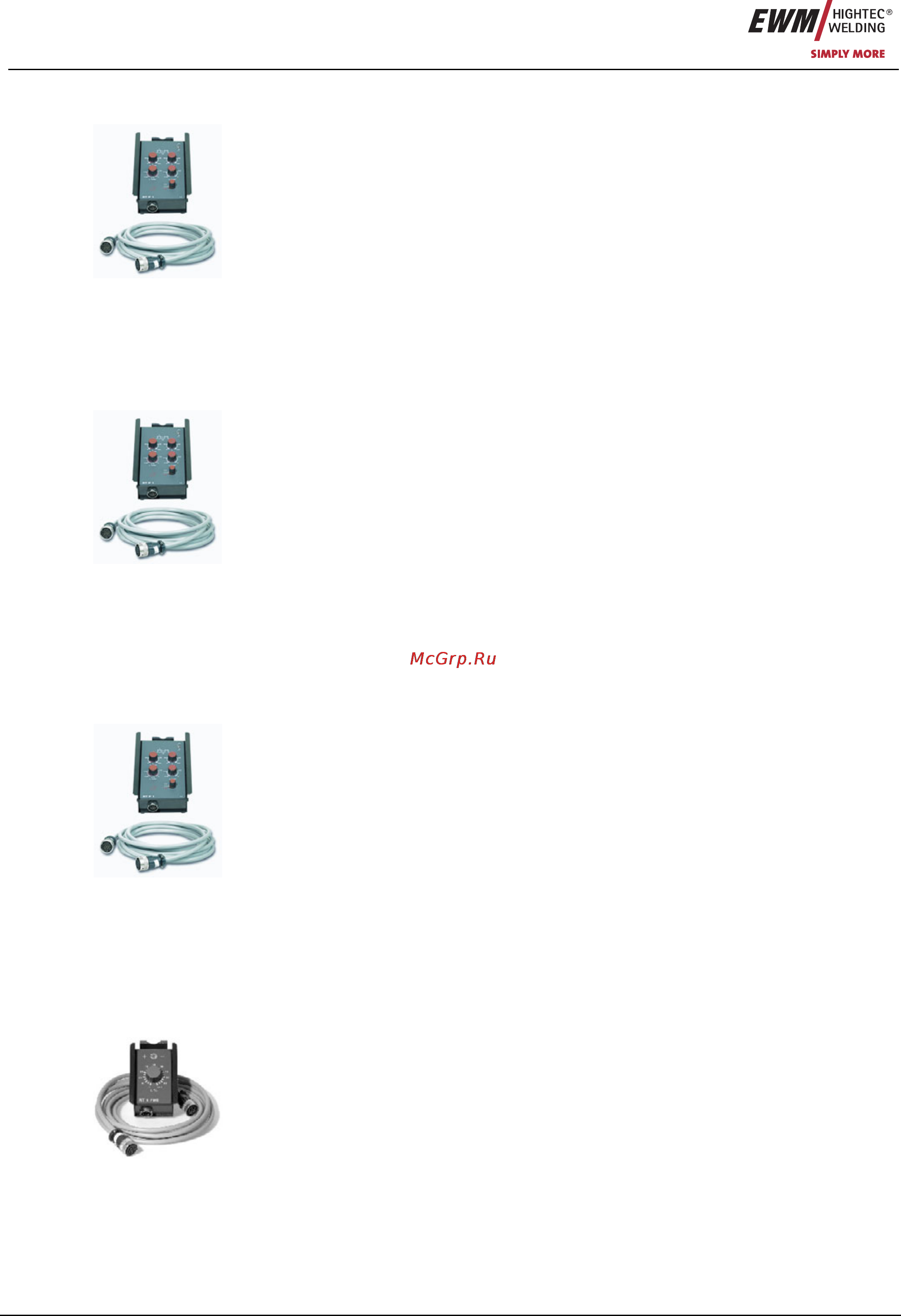

5.4.3 Ручное устройство дистанционного управления RTP 1
Функции
• ВИГ / ручная сварка.
• Бесступенчатая регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсная сварка / точечная сварка / нормальный режим
• Бесступенчатая регулировка импульсов и периодов точечной сварки / пауз при сварке.
Обратите внимание:
• Дистанционный пульт управления подключается к 19-полюсному разъему дистанционного
пульта управления сварочного
аппарата.
• Специальные импульсы ВИГ переменного тока невозможны.
5.4.4 Ручное устройство дистанционного управления RTP 2
Функции
• ВИГ / ручная сварка.
• Бесступенчатая регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсы / точки / нормальный режим
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Регулировка соотношения импульсов и пауз (баланс) от 10% до 90%.
Обратите внимание:
• Дистанционный пульт управления
подключается к 19-полюсному разъему дистанционного
пульта управления сварочного аппарата.
• Специальные импульсы ВИГ переменного тока невозможны.
5.4.5 Ручное устройство дистанционного управления RTP 3
Функции
• ВИГ/ручная сварка.
• Бесст
у
пенчатая рег
у
лировка сварочного тока
(
от 0% до 10%
)
в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсный / Точечный SpotArc / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Регулировка соотношения импульсов и пауз (баланс) от 10% до 90%.
Обратите внимание:
• Дистанционный пульт управления подключается 19-полюсным удлинительным кабелем к 19-
полюсному разъему дистанционного пульта управления сварочного аппарата.
• Специальная импульсная сварки ВИГ переменным током не применяется.
5.4.6 Ручное устройство дистанционного управления RT PWS 1
Функции
• Бесступенчатая регулировка сварочного тока (от 0% до 10%) в зависимости от
предварительно выбранного главного тока сварочного аппарата.
• Переключатель полярности, пригодный для аппаратов с функцией PWS.
• Дистанционный регулятор подключается 19-полюсным удлинительным кабелем к 19-
полюсному разъему дистанционного пульта управления сварочного аппарата.
