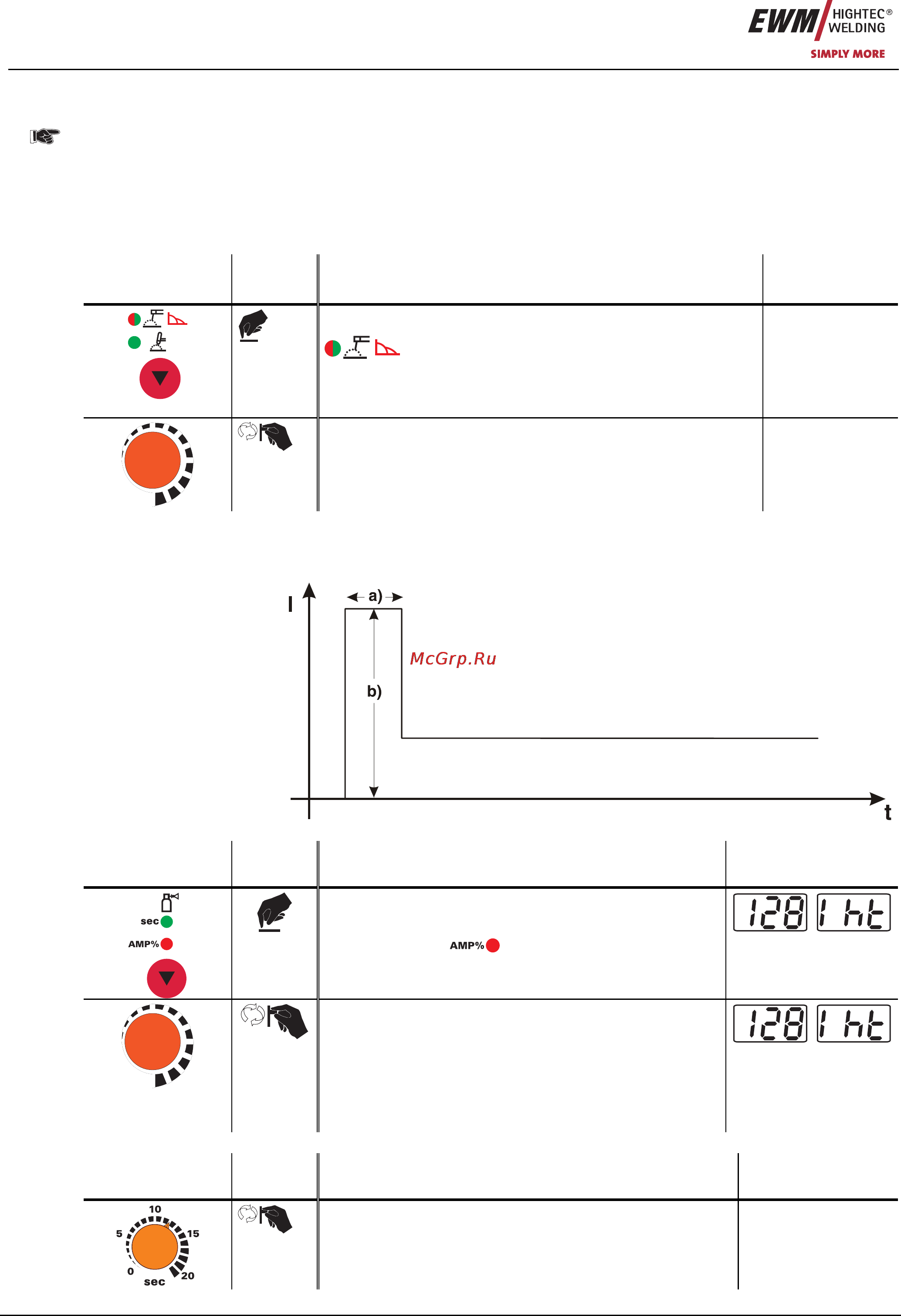

Описание функционирования
Ручная сварка стержневыми электродами
38 Арт. №:099-000098-EWM08
5.3 Ручная сварка стержневыми электродами
Как только будет выбран ручной режим сварки стержневыми электродами, на розетки сварочного тока и на
соединительный газовый штуцер G1/4” на передней панели сварочного аппарата будет подано напряжение
холостого хода!
Установите желтую защитную крышку на соединительный газовый штуцер G1/4” на передней панели
сварочного аппарата!
5.3.1 Выбор и настройка
Элемент
управления
Действие Результат Индикация
Выбор вида сварки
Ручная сварка стержневыми электродами,
загорается зелёным цветом/ Настройка Arcforce,
загорается красным цветом
На индикаторе
показывается
значение тока при
последней
сварке.
Настройка сварочного тока. Отображается
сварочный ток
5.3.2 Автоматическое устройство «Горячий старт»
Устройство «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковременному повышению
сварочного тока во время возбуждения дуги.
a) = Время горячего старта
b) = Ток горячего старта
I = Сварочный ток
t = Время
5.3.2.1 Ток горячего старта
Элемент
управления
Действие Результат Индикация
Выбор параметра сварки – тока горячего старта:
Нажать кнопку „Параметры газа и тока“, пока не загорится
сигнальная лампа
(ток горячего старта).
Настройка тока горячего старта.
Настройка осуществляется изготовителем в процентном
соотношении к избранному основному току. Чтобы
установить абсолютные значения тока горячего старта,
см. раздел «Переключение между процентными и
абсолютными значениями сварочного тока»
5.3.2.2 Время горячего старта
Элемент
управления
Действие Результат Индикация
Задать время горячего старта на ручке настройки "Время
нарастания тока / Время горячего старта" (0 с – 20 с.)
-
