Описание функционирования
Сварка ВИГ
30 Арт. №:099-000098-EWM08

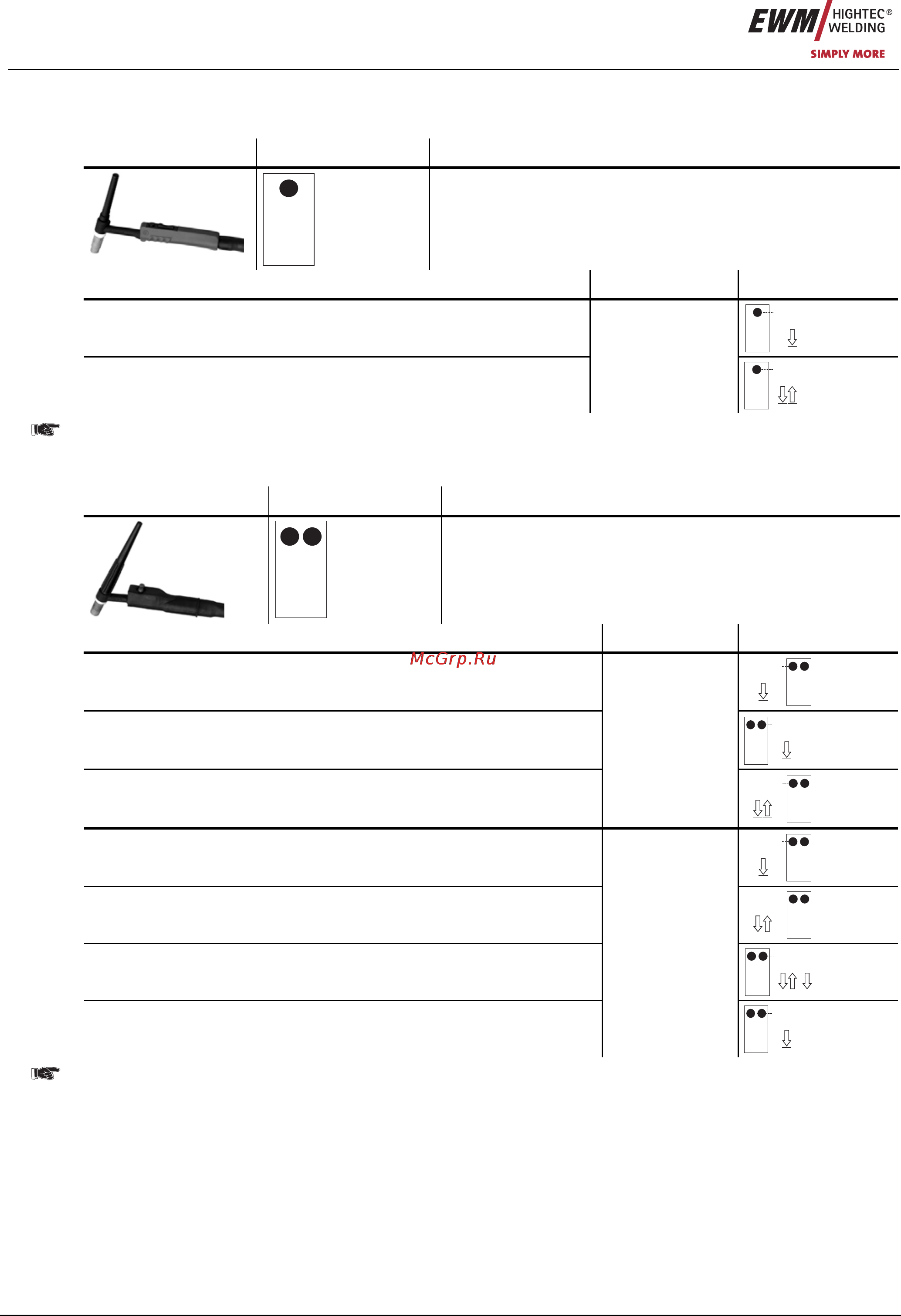

5.2.9.1 Стандартная горелка ВИГ (5 контактов)
Стандартная горелка с одной кнопкой
Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка горелки 1 (Включение/выключение
сварочного тока, уменьшение тока посредством
функции кратковременного нажатия)
Функции Режим Органы управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
1
(с завода)
BRT 1
Остальные режимы для горелки этого типа не применяются.
Стандартная горелка с двумя кнопками
Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Кнопка 2 = Кнопка 2 сварочной горелки
Функции Режим Органы управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
1
(с завода)
BRT 1
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Нарастание тока
BRT 2
Спад тока
3
BRT 2
Остальные режимы для горелки этого типа не применяются.
