Описание функционирования
Сварка ВИГ
28 Арт. №:099-000098-EWM08

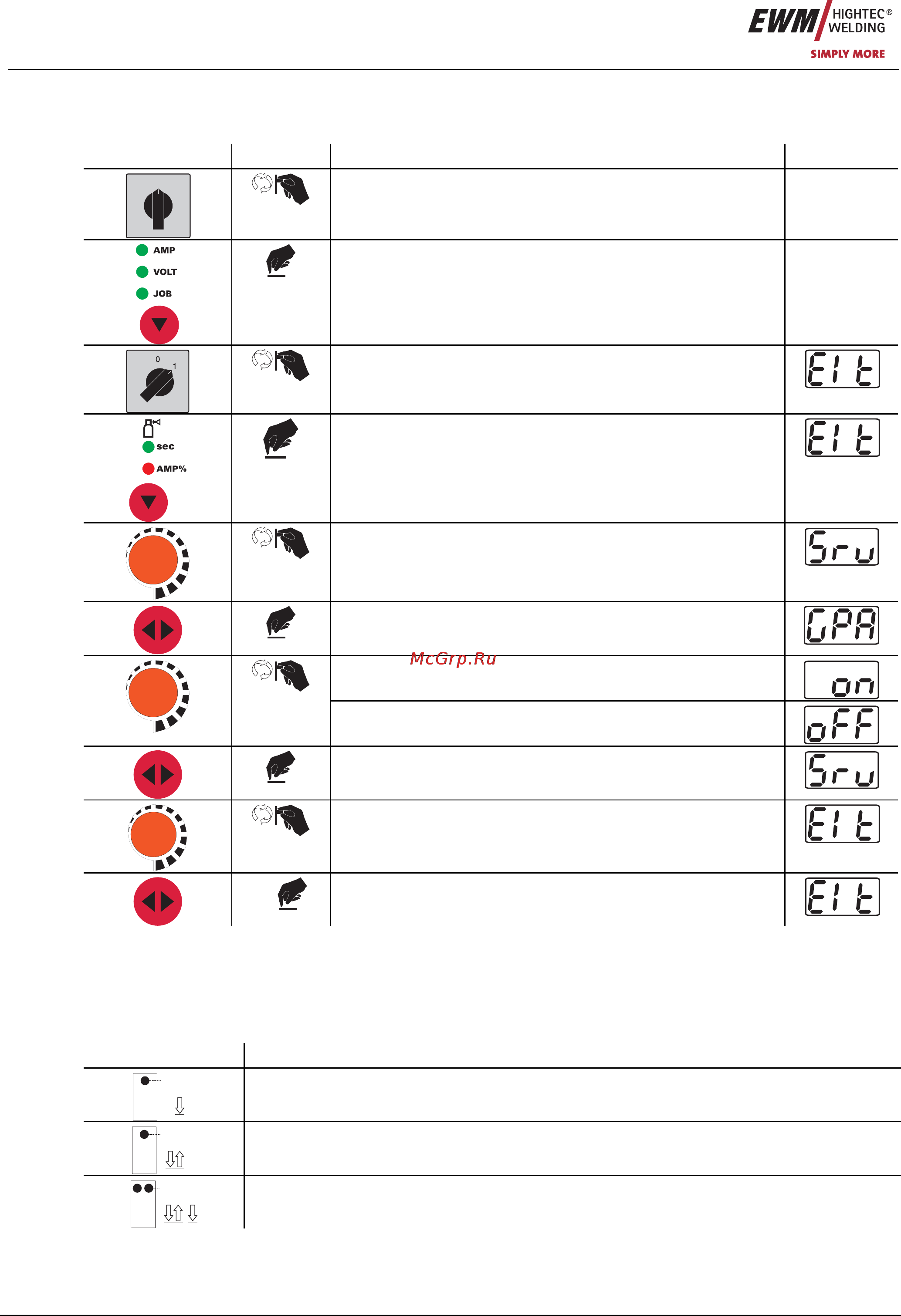

5.2.7.3 Автоматика продувки газа
Включение/выключение функции Автоматика продувки газа.
Орган управления Действие Результат Индикация
0
1
Выключить сварочный аппарат
-
Нажать и удерживать кнопку
-
Включить сварочный аппарат.
Отпустить кнопку „Время продувки газа / Конечный ток“
Выбрать пункт меню Сервис "Srv"
Нажимать, пока на экране не появится пункт меню "GPA"
• Включить время продувки газом
• Выключить время продувки газом
Выбрать пункт меню Сервис "Srv" (Отмена)
Выбрать пункт меню Конфигурация "Eit" (Отмена)
1 x
Отменить "Eit" (Выход)
Сварочный аппарат будет инициализирован заново
5.2.8 Горелки для сварки ВИГ (варианты управления)
Можно подключать сварочные горелки с различными вариантами управления и индикации. Функционирование кнопок
горелки (BRT) или элементов управления может индивидуально настраиваться в различных режимах (см. раздел
«Установка режима горелки и скорости нарастания / спада тока»)
Условные обозначения элементов управления:
Символ Описание
BRT 1
Нажмите кнопку горелки
BRT 1
Кратковременно нажмите кнопку горелки
BRT 2
Сначала кратковременно нажмите кнопу горелки, затем нажмите на более продолжительное
время
Более подробные описания горелки см. раздел «Установка режима горелки и скорости нарастания / спада тока».
