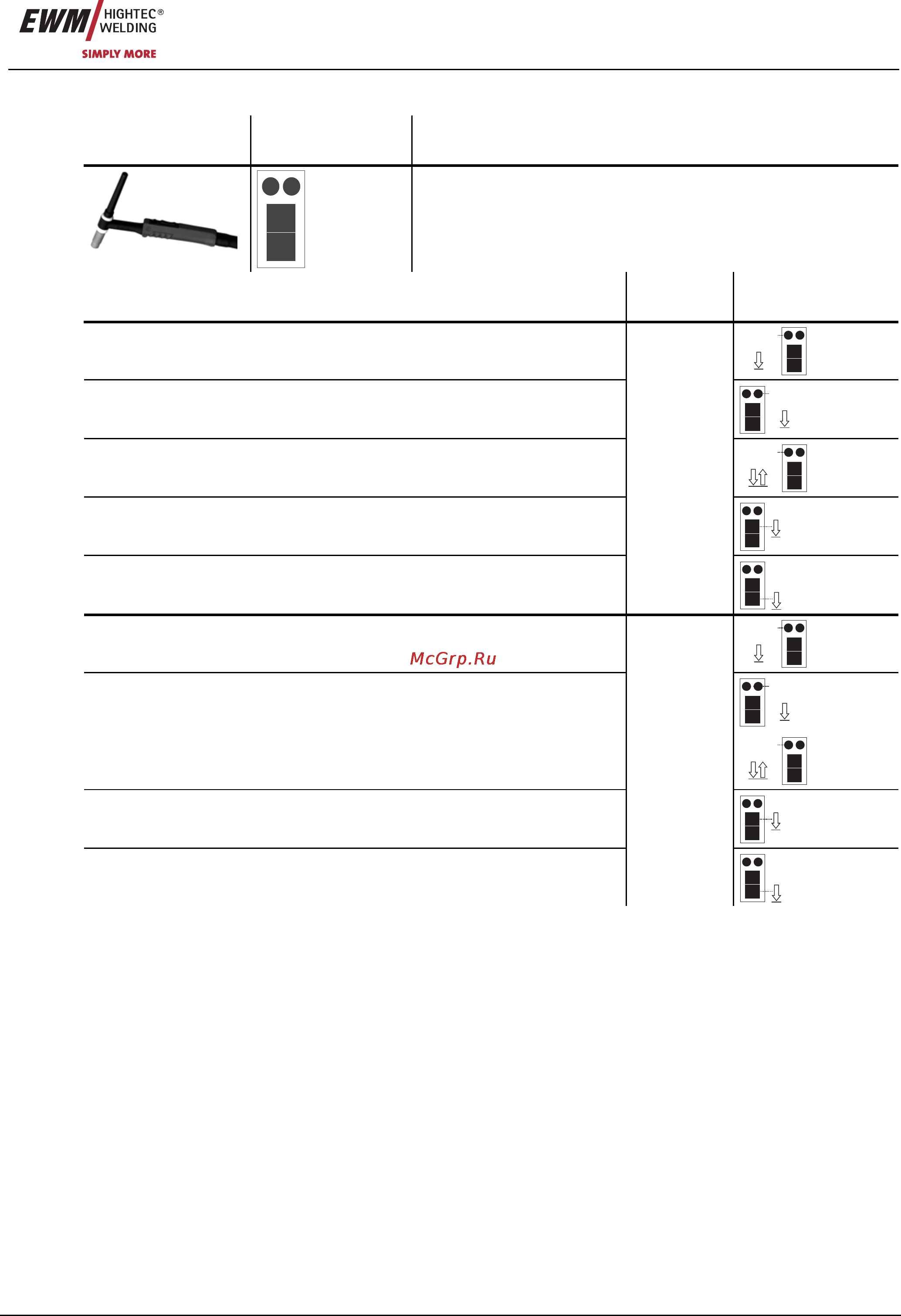

Описание функционирования
Сварка ВИГ
Арт. №:099-000098-EWM08 33
Горелки с функцией Up/Down с двумя кнопками
Рисунок Устройства
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки (левая)
Кнопка 2 = Кнопка 2 сварочной горелки (правая)
Функции Mode Устройства
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока (функция нарастания)
Up
Плавное понижение сварочного тока (функция спада)
1
(с завода)
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Ступенчатое повышение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
Up
Ступенчатое уменьшение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
4
Down
