Описание функционирования
Сварка ВИГ
Арт. №:099-000098-EWM08 29

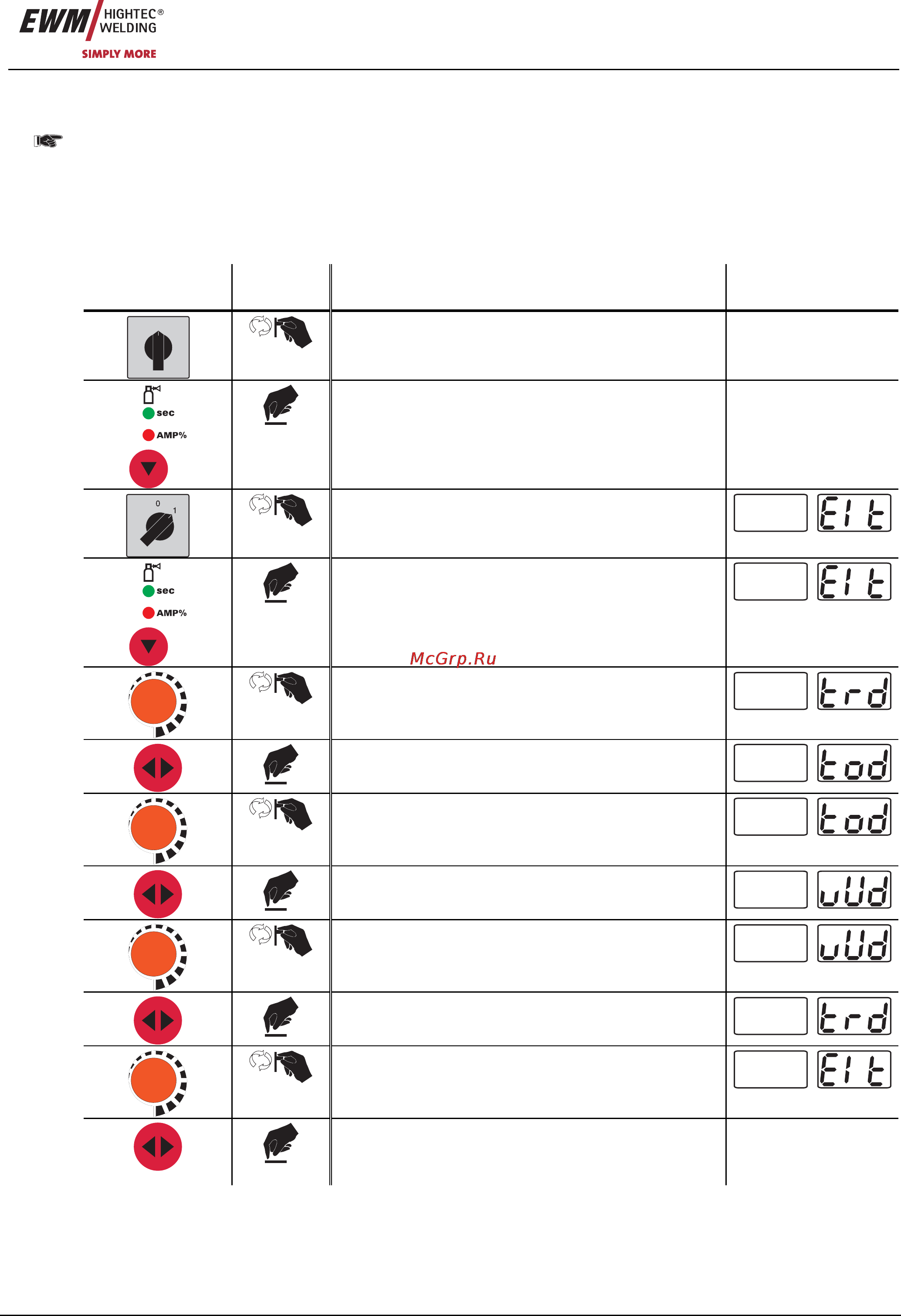

5.2.9 Установка режима горелки и скорости нарастания / спада тока
Для соответствующих типов горелок имеют смысл исключительно приведенные режимы.
В распоряжении сварщика имеются наборы режимов 1- 6 и 11 - 16. В режимах 11 – -16 доступны такие же
функциональные возможности, как в режимах 1- 6, однако без функции кратковременного нажатия (см. раздел «Режим
кратковременного нажатия кнопки горелки») для уменьшения сварочного тока.
Функциональные возможности отдельных режимов приведены в таблицах соответствующих
типов горелки. Кроме того,
во всех режимах сварочный процесс может включаться и выключаться с помощью кнопки горелки 1 (BRT 1).
Элемент
управления
Действие Результат Индикация
0
1
Выключить сварочный аппарат
-
Нажать и удерживать кнопку „Время продувки газа /
Конечный ток“
-
Включить сварочный аппарат.
Отпустить кнопку „Время продувки газа / Конечный ток“
Выбор режима горелки
Выбор режима горелки «torch mode»
Настройка режима горелки
(режим 1-6, с режимом однократного нажатия, режим 11-
16, без режима однократного нажатия)
Скорость нарастания / спада тока
(недоступно в режимах 4, 5, 14 и 15)
Установка скорости нарастания / спада тока
Увеличение значения = быстрее Уменьшение
значения = медленнее
Выход из режима горелки
Отмена выбора меню конфигурации
Выход из режима горелки
Сварочный аппарат будет инициализирован заново.
Отображаются
значения тока и
напряжения.
