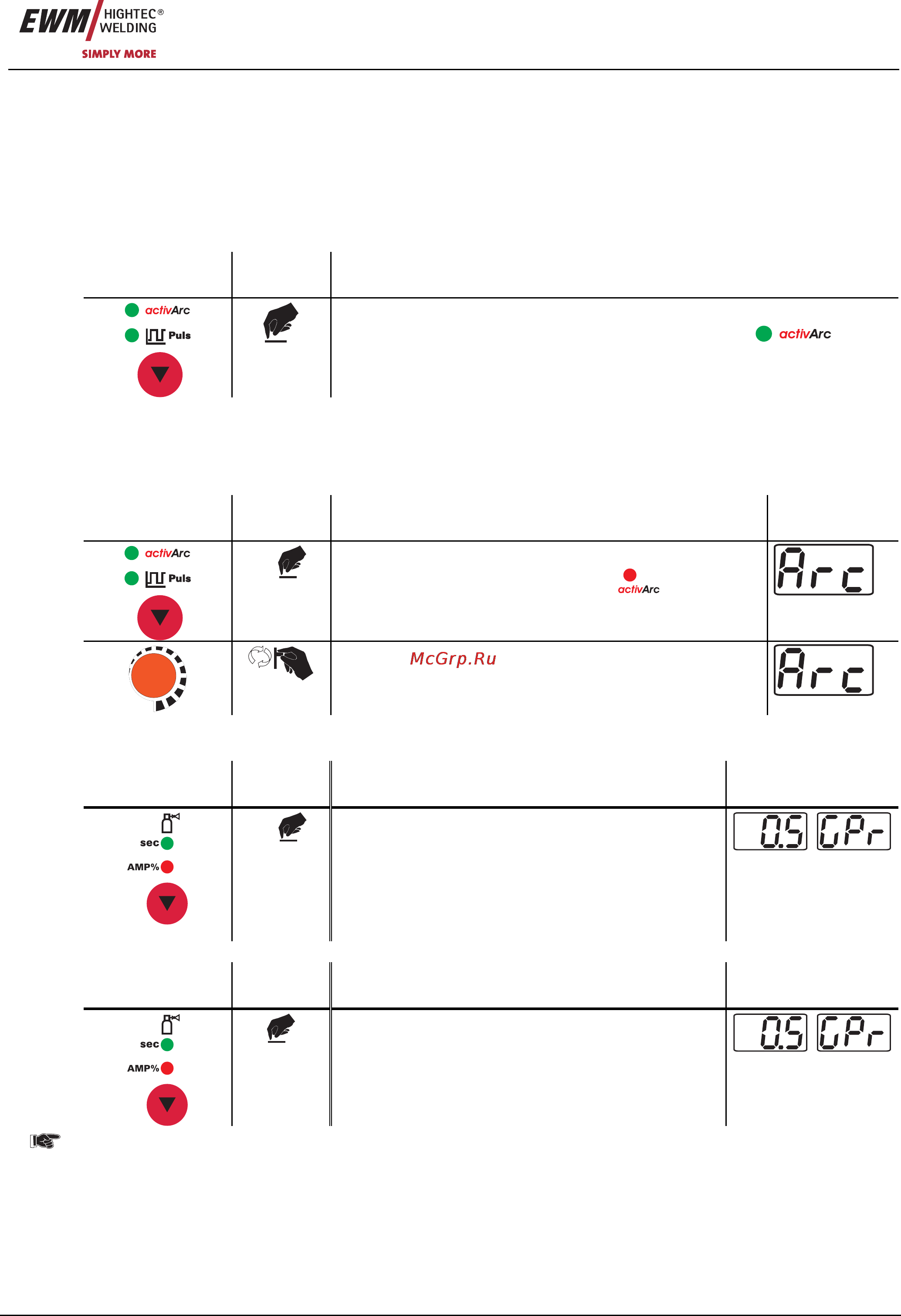

Описание функционирования
Сварка ВИГ
Арт. №:099-000098-EWM08 27
5.2.6 Сварка ВИГ- activArc
Метод EWM-activArc: благодаря динамичной системе регуляторов, в случае изменения расстояния между сварочной
горелкой и расплавом, например, при ручной сварке, обеспечивается как можно более постоянная подаваемая
мощность. Падение напряжения вследствие сокращения растояния между горелкой и сварочной ванной компенсируется
ростом тока (ампер на вольт - А/В), а также изменяется полярность. Это предотвращает приклеивание вольфрамового
электрода в расплаве и снижает количество вольфрамовых включений. Полезно в первую очередь при сварке
прихватками и точечной сварке.
Элемент
управления
Действие Результат
Выбор „activArc“
Нажимать до тех пор, пока не загорится сигнальная лампочка
.
Настройка параметров
Параметр activArc (Регулировка) можно индивидуально настроить с учетом сварочного задания (толщины листа). На
заводе-изготовителе этот параметр согласован с силой сварочного тока.
• Метод activArc необходимо выбрать предварительно (сигнальная лампочка activArc горит, не мигая).
Элемент
управления
Действие Результат Индикация
x x
Выбор параметра activArc
• Нажимать до тех пор, пока индикатор
не начнет
мигать
Настройка значения параметра
• Увеличение значения параметра (А/В)
• Уменьшение значения параметра (А/В)
5.2.7 Настройка защитного газа ВИГ
5.2.7.1 Проверка газа
Элемент
управления
Действие Результат Индикация
1 x
Выбор «Проверка газа» нажатием кнопки „Параметры
газа и тока“ (загорается сигнальная лампа "сек").
Защитный газ поступает в течение приблизительно 20
сек.
Обычным нажатием проверка газа может быть
немедленно прекращена.
5.2.7.2 Функция продувки пакета шлангов
Элемент
управления
Действие Результат Индикация
5 с
Выбор «Продувка пакета шлангов» нажатием кнопки
„Параметры газа и тока“ (сигнальная лампа "сек"
начинает мигать).
Этим повторным нажатием функция прекращает работу.
Если функция "Продувка пакета шлангов" не завершается повторным нажатием кнопки „Параметры газа и
тока“, защитный газ подаётся до тех пор, пока не опустеет газовый баллон!
