Описание функционирования
Устройства дистанционного управления
Арт. №:099-000098-EWM08 39

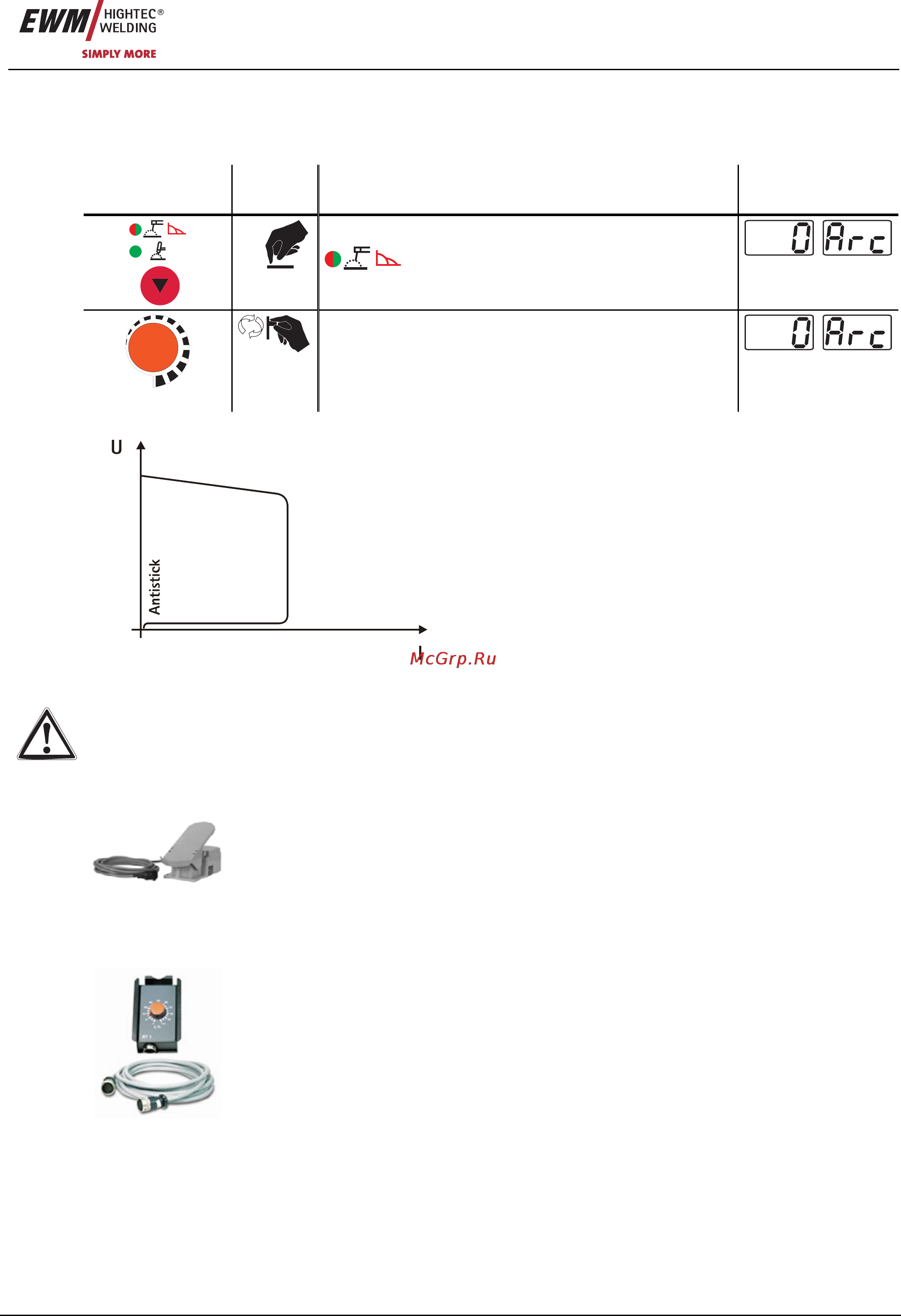

5.3.3 Устройство форсажа дуги «Arcforcing»
Устройство форсажа дуги «Arcforcing» прекращает нарастание сварочного тока в момент близкий к приварке электрода к
изделию, тем самым предотвращая пригорание.
Элемент
управления
Действие Результат Индикация
x x
Выбор параметра сварки – форсажа дуги
Установка форсажа,
Сигнальная лампа горит красным цветом
Настроить форсаж дуги.
-40 = небольшое повышение тока > мягкая дуга
0 = стандартная настройка
+40 = большое повышение тока > агрессивная дуга
5.3.4 Устройство Antistick
Устройство Antistick предотвращает прокаливание
электрода.
Если, несмотря на наличие устройства форсажа дуги
Arcforcing, электрод пригорает к изделию, аппарат
автоматически, в течение примерно 1 сек, переключается
на минимальный ток, чтобы не допустить прокаливания
электрода. Необходимо проверить и откорректировать
настроенное значение сварочного тока!
5.4 Устройства дистанционного управления
Разрешается подключать только те устройства дистанционного управления, которые описаны в данной
инструкции по эксплуатации! Выключите аппарат, а затем вставьте и зафиксируйте устройство дистанционного
управления.
При включении сварочный аппарат распознает устройство дистанционного управления автоматически.
5.4.1 Педаль дистанционного управления RTF 1
Функции
• Плавная регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Старт/стоп процесса сварки
• Схема соединений 19-контактной розетки устройства дистанционного управления.
5.4.2 Ручное устройство дистанционного управления RT 1
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
настроенного на сварочном аппарате основного тока.
• Дистанционный пульт управления подключается к 19-полюсному разъему дистанционного
пульта управления сварочного аппарата.
