Описание функционирования
Сварка ВИГ
Арт. №:099-000098-EWM08 25

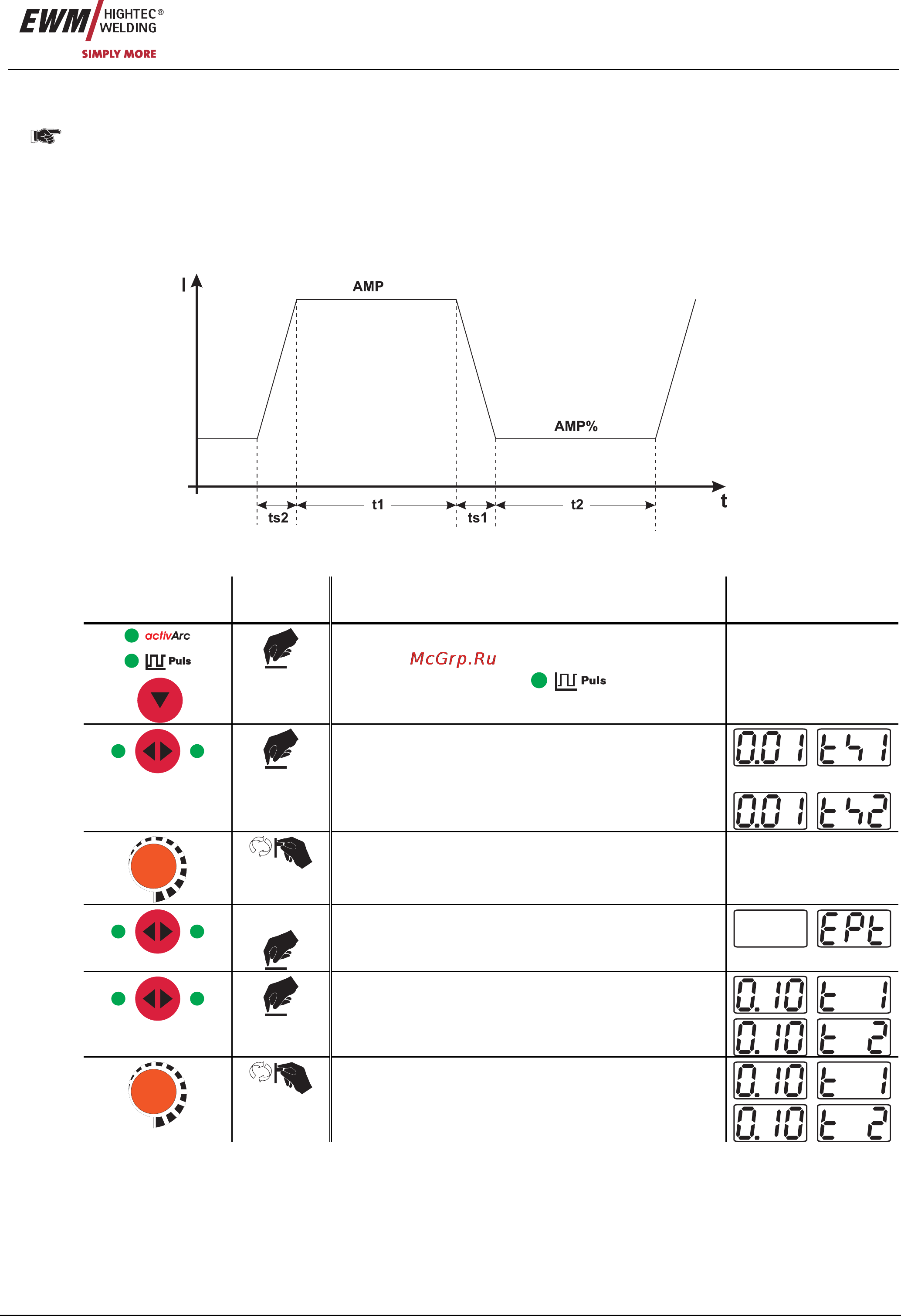

5.2.5 Циклограммы режимов импульсной сварки ВИГ
Циклограммы в импульсном режиме в основном ведут себя как и при обычной сварке, однако во время фазы
основного сварочного тока происходит попеременное переключение через определенные интервалы между
импульсным током и током паузы.
5.2.5.1 Импульсный режим (Термический импульсный)
При Термической импульсной сварке значения времени импульса и паузы (частота до 200 Гц), а
также фронты импульса
(ts1 и ts2) вводятся на устройстве управления в секундах.
Рисунок 5-8
Элемент
управления
Действие Результат Индикация
Выбор импульсного режима
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока не
загорится сигнальная лампа
.
-
Выбор значений времени спада тока "ts1 и ts2"
(Диапазон настройки длительности импульса: от 0,01 до
20,0 сек)
Настройка значений времени спада тока "ts1 и ts2"
2 с
Выбор времени импульса и паузы "t1 и t2"
Переход между значениями времени спада тока "t1" и
"t2"
Настройка времени импульса и паузы "t1 и t2"
