Описание функционирования
Устройство управления – элементы управления
18 Арт. №:099-000098-EWM08

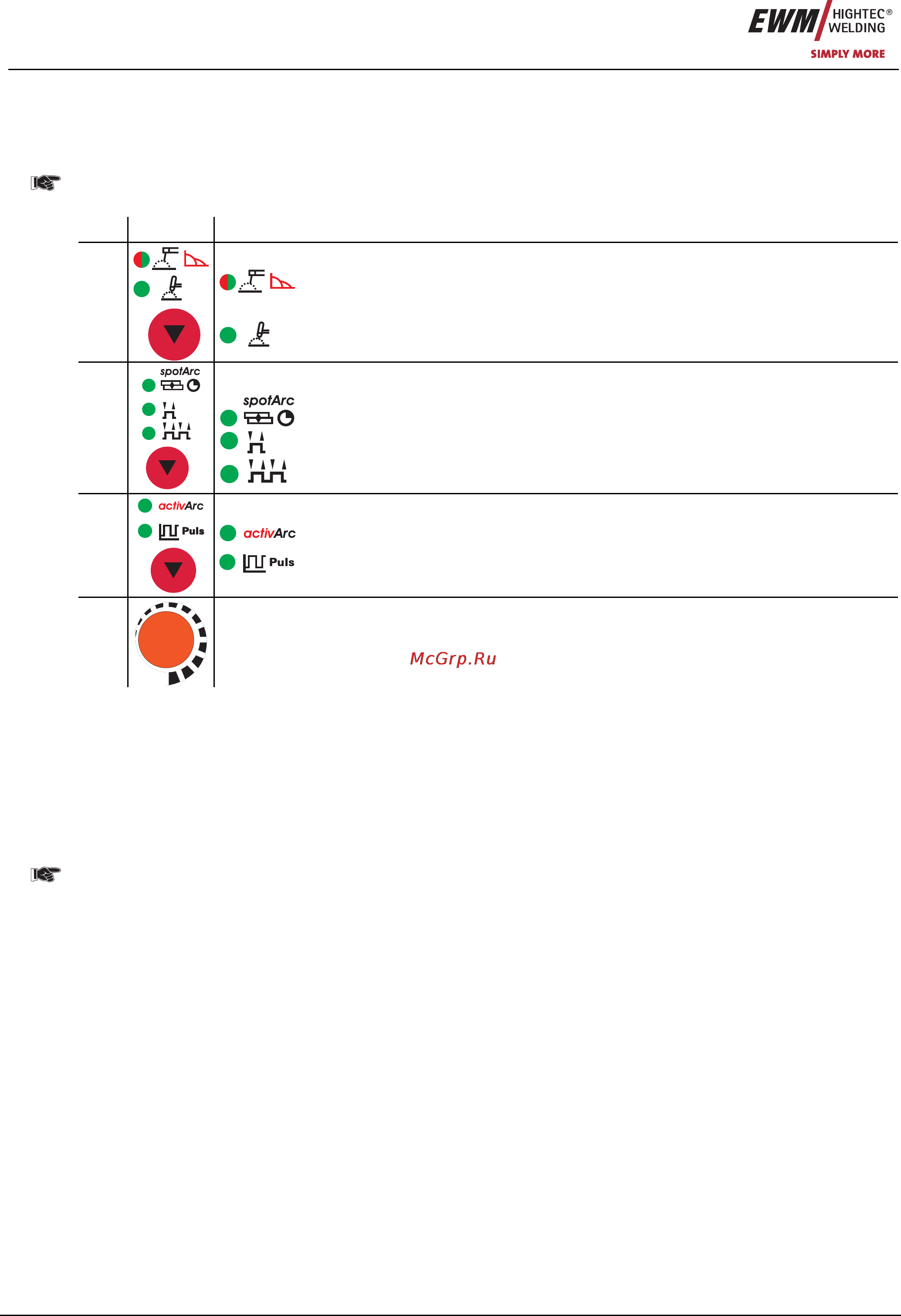

5.1.1 Выбор сварочного задания
Сварочное задание выбирается непосредственно с помощью кнопок на панели управления на сварочном аппарате.
Установленные сварочные параметры показываются с помощью сигнальных индикаторов (светодиодов).
Основные сварочные параметры можно изменить только в случае отсутствия сварочного тока.
Настройка сварочного задания выполняется в следующей последовательности:
Поз. Символ Описание 0
1
Кнопка "Вид сварки"
Ручная сварка стержневыми электродами, загорается зелёным цветом/ Настройка
Arcforce, загорается красным цветом
Сварка ВИГ
2
Кнопка "Режим работы"
spotArc (диапазон времени точечной сварки 0,01 с - 20,0 с)
2-тактный
4-тактный
3
Кнопка „Тип сварки“
Сварка ВИГ- activArc
ВИГ импульсная сварка
4
Ручка "Настройка параметров сварки"
Настройка всех параметров: стартовый, сварочный, конечный ток, время предварительной и
последующей подачи газа, фронты импульса и т.д.
5.1.2 Индикация параметров сварки (Дисплей)
На дисплее отображаются все важные параметры сварки и установленные для них значения. Справа рядом в дисплеем
управления находится клавиша со стрелкой для выбора между током или напряжением сварки.
Отображение прочих параметров будет описано позже в этом разделе.
5.1.2.1 Настройка параметров сварки
Во время настройки сварочных параметров на правом индикаторе отображается настраиваемый
параметр, а на левом –
соответствующее значение.
Если в течение 3 с параметр не задан, индикация снова переключается на значения тока и напряжения.
При повторном нажатии соответствующей кнопки параметра снова производится индикация значения
соответствующего параметра, которое можно изменить.
