Описание функционирования
Сварка ВИГ
Арт. №:099-000098-EWM08 31

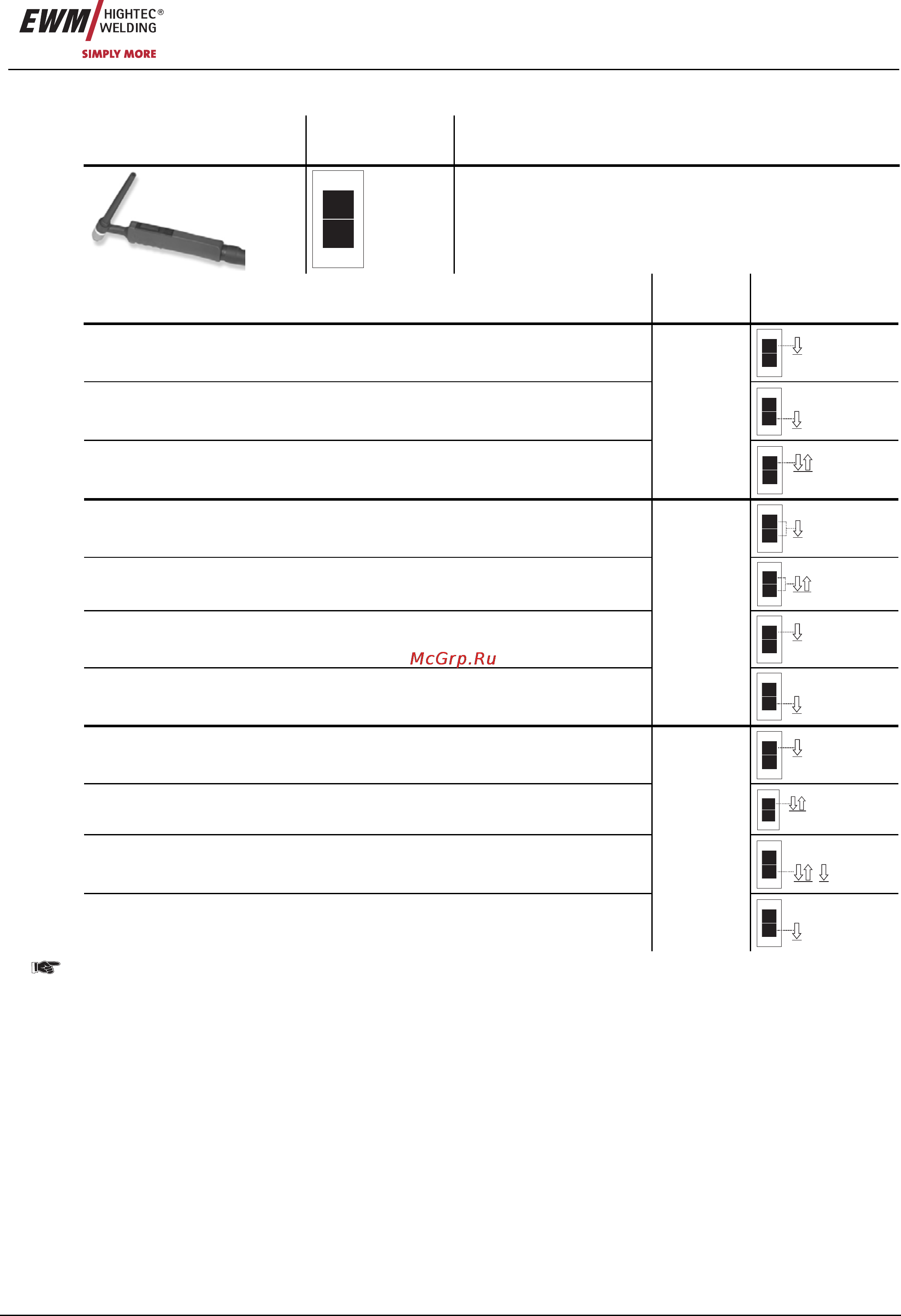

Стандартная горелка с одним переключателем (перекидная клавиша, две кнопки горелки)
Рисунок Органы
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Кнопка 2 = Кнопка 2 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
1
(с завода)
BRT 1
Включение/выключение сварочного тока
BRT 1
+
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
+
BRT 2
Нарастание тока
BRT 1
Спад тока
2
BRT 2
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Нарастание тока
BRT 2
Спад тока
3
BRT 2
Остальные режимы для горелки этого типа не применяются.
