Эксплуатация RD 16
40 wc_tx001075ru.fm

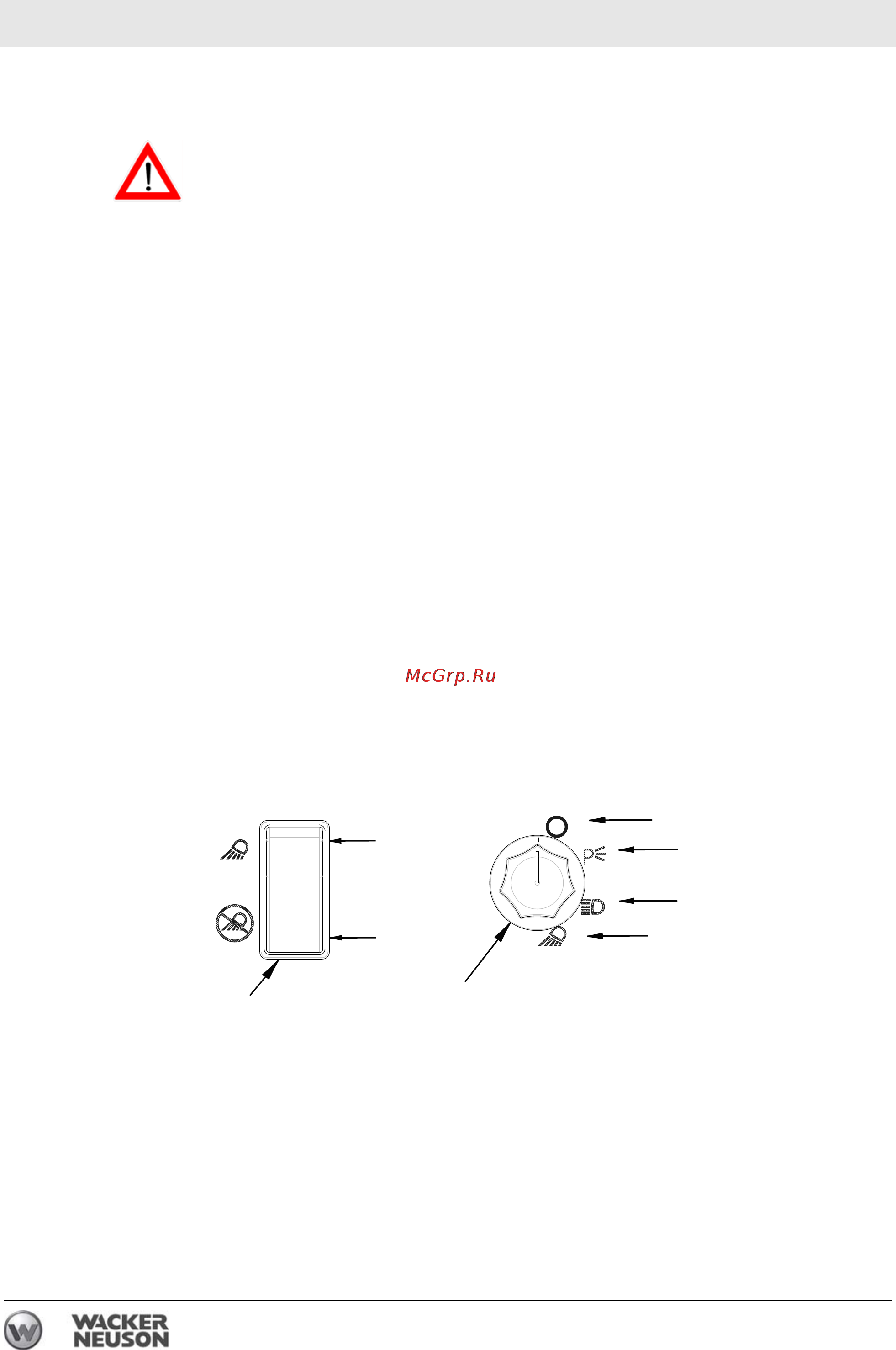

3.7 Осветительное оборудование (если есть)
См. рис.: wc_gr004115
При работе в темноте или в условиях плохой видимости следует
включать все возможные огни. Незамедлительно меняйте
отказавшие лампочки. Замену лампочек можно производить
только после выключения машины. Помните, что ваша
безопасность и безопасность окружающих зависят от вашей
осторожности и внимательности при работе с данной машиной.
Габаритные огни (A)
В модели RD 16 IRH данное положение выключателя включает
габаритные огни.
Свет включен (B)
В модели RD 16 IRH данное положение выключателя включает
заднее рабочее освещение.
В моделях RD 16 данное положение выключателя включает
передние и задние огни.
Передние фары (C)
В модели RD 16 IRH данное положение выключателя включает
передние фары.
Свет выключен (D)
Данное положение выключателя выключает все огни.
ОСТОРОЖНО
D
wc_gr004115
A
C
B
52
51
B
D
