Эксплуатация RD 16
58 wc_tx001075ru.fm
3.24 Вибрация

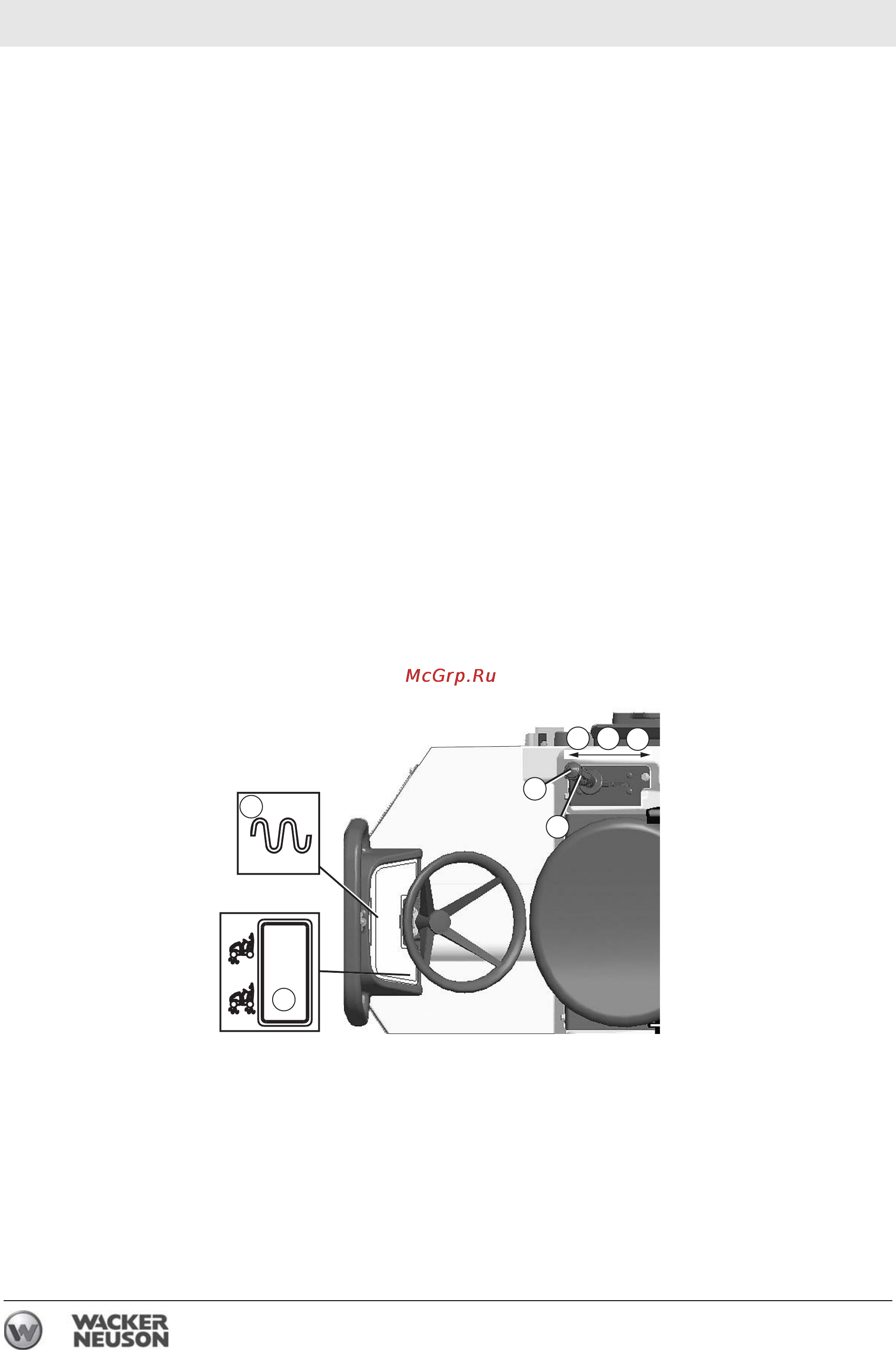

См. рис.: wc_gr005893
Вибрация включается и отключается кнопкой (10),
расположенной на рычаге переднего/заднего хода (15). Нажмите
кнопку, чтобы включить вибрацию; нажмите кнопку еще раз,
чтобы отключить ее. Если вибрация включена, будет гореть
индикатор вибрации (50). Вибрация может включаться при работе
как передним, так и задним ходом, и сохраняется до ее
отключения.
Выберите вибрацию переднего барабана либо обоих барабанов,
нажав выключатель вибрации (63) на панели управления.
ВНИМАНИЕ: Если машина была выключена с включенной
вибрацией, вибрация включится сразу же после повторного
запуска машины. В связи с этим для упрощения запуска и
сохранения гладкости рабочей поверхности будьте готовы
отключить вибрацию, если она включится при запуске двигателя.
Примечание: Вибрация остается включенной, даже если рычаг
управления передним/задним ходом (15) переведен в
НЕЙТPАЛЬНОЕ положение. Чтобы при работе на асфальте
сохранить гладкость поверхности, перед остановкой катка
отключайте вибрацию.
wc
_g
r005893
N
F
R
15
10
50
63
