RD 16 Эксплуатация
wc_tx001075ru.fm 59
3.25 Система водяного распыления

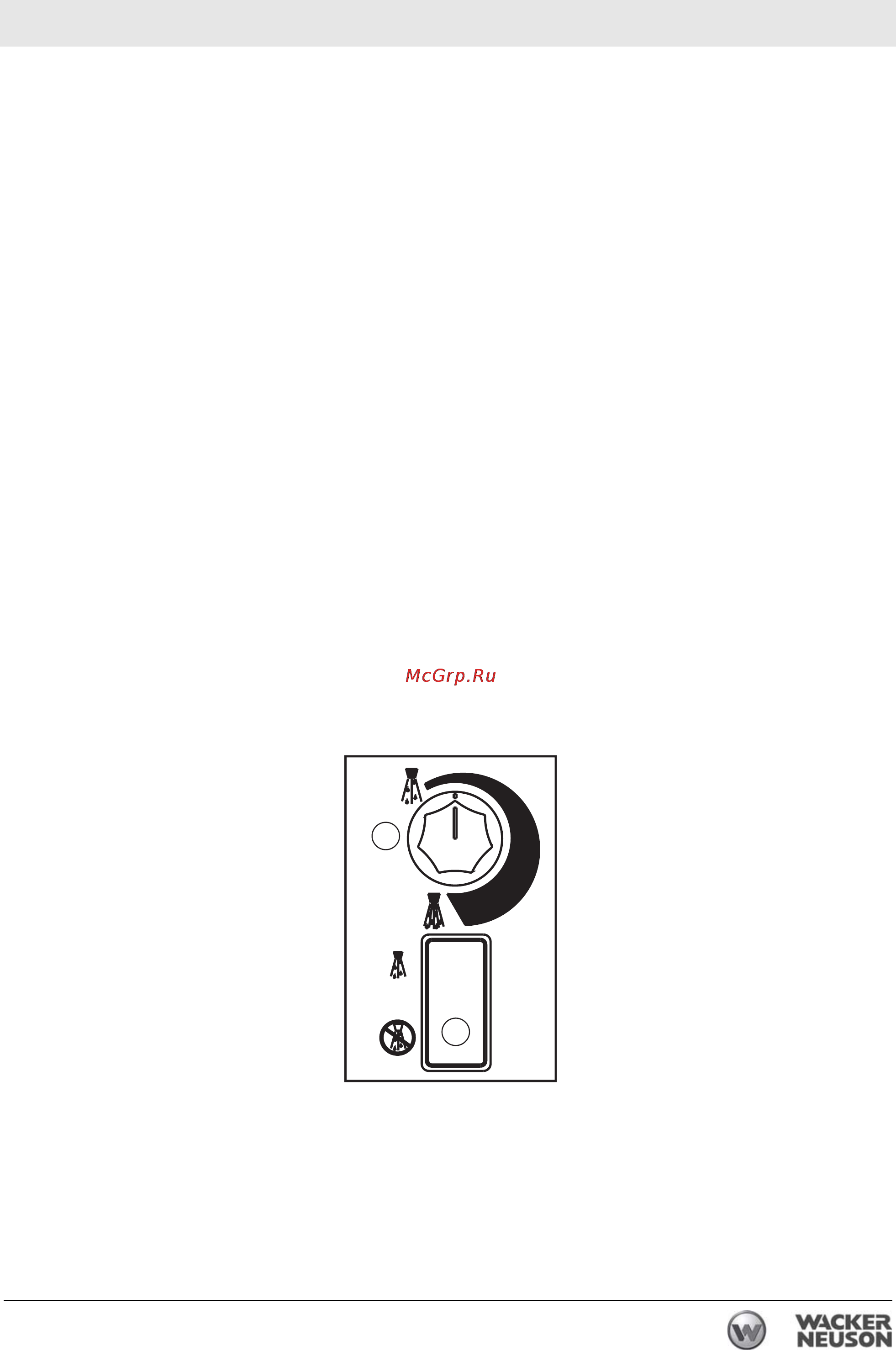

См. рис.: wc_gr003638, wc_gr002947
Вода из бака подается в разбрызгиватели с помощью
электронасоса. Подача воды регулируется выключателем и
поворотным регулятором.
Нажмите верхнюю половину выключателя спринклерной
установки (61), чтобы включить водяной насос. Чтобы увеличить
частоту спрыска, поверните регулятор спринклерной установки
(62) по часовой стрелке. Чтобы уменьшить частоту спрыска,
поверните регулятор спринклерной установки против часовой
стрелки. Нажмите нижнюю половину выключателя спринклерной
установки (61), чтобы выключить водяной насос.
Используйте только чистую воду. Грязная вода даже после
фильтрации быстро забивает трубы спринклерного
оборудования.
Зимой или при температуре ниже 0 °C необходимо сливать
содержимое водяного бака и спринклерного оборудования. Чтобы
вывести остатки воды из системы, запустите водяной насос.
Слейте воду через отверстие для слива воды (41),
расположенное рядом с нижней частью задней рамы, через
концевые пробки разбрызгивателя и водяной фильтр. Замерзшая
вода может привести к повреждению шлангов, фильтров и
водяных насосов, а также деформировать водяной бак.
wc
_
gr003638
62
61
