RD 16 Техническое обслуживание
wc_tx001076ru.fm 83
4.15 Уровень гидравлического масла

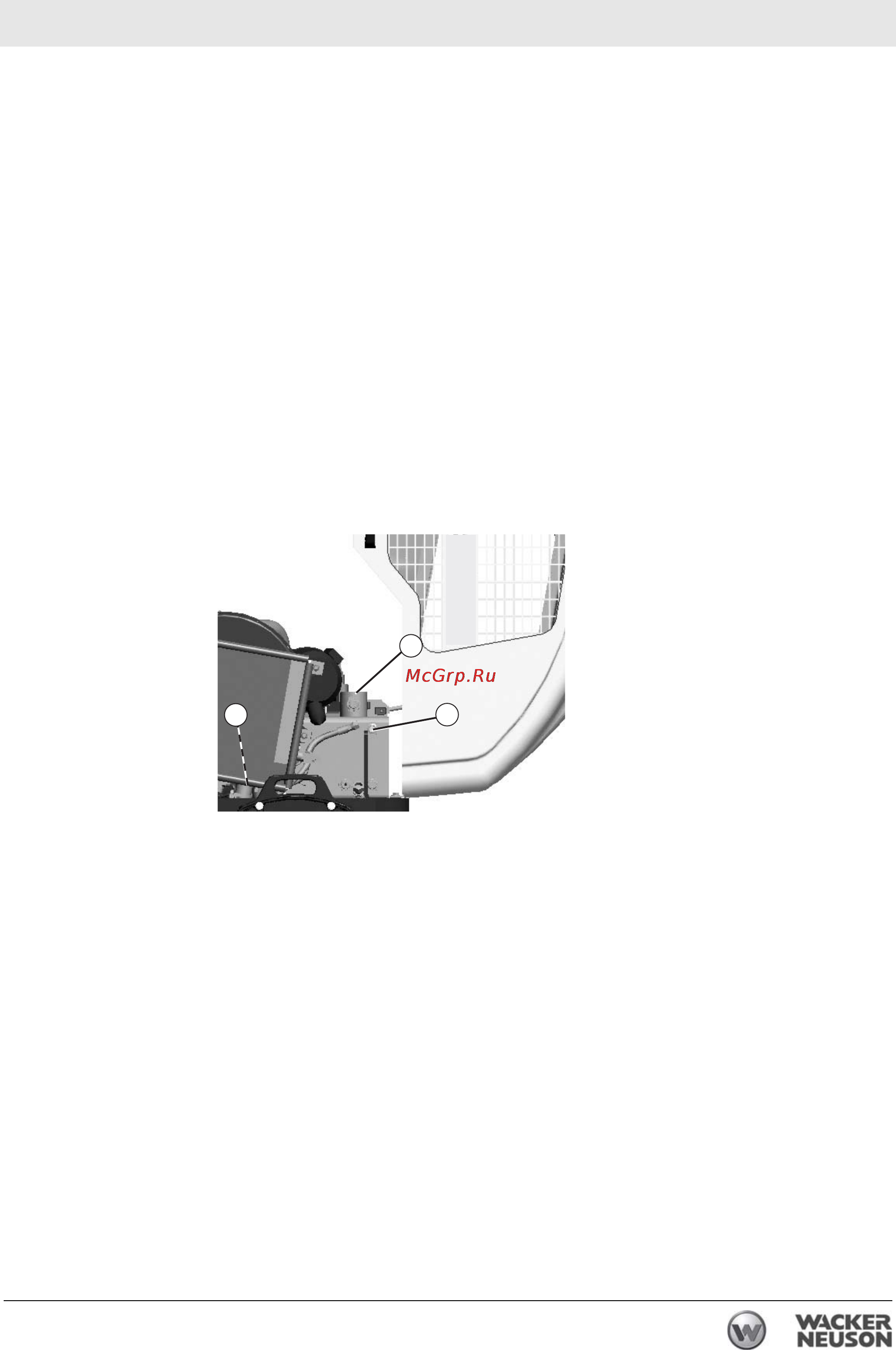

См. рис.: wc_gr005895
Масломерное стекло уровня гидравлического масла (29)
расположено на боку резервуара для гидравлической жидкости.
При выключенной машине проверьте, виден ли в масломерном
стекле уровень гидравлического масла на среднем уровне или
выше. Если нет, добавьте масло через заливную горловину (20)
внутри отсека двигателя. Используйте только чистое
гидравлическое масло.
Тщательно очистите сверху крышку маслозаливной горловины,
прежде чем снять ее с бака. Необходимо проявлять
осторожность, чтобы мелкие частицы грязи не попали в систему.
Если гидравлическое масло в машину требуется добавлять
постоянно, проверьте шланги и соединения на предмет утечек.
4.16 Сетчатый фильтр гидросистемы на линии всасывания
См. рис.: wc_gr002959
Сетчатый фильтр гидросистемы (14) расположен в
гидравлическом баке. Данный фильтр обычно не требует
обслуживания и замены в процессе замены гидравлического
масла.
wc_gr005895
20
29
14
