RD 16 Эксплуатация
wc_tx001075ru.fm 61
3.27 Отсоединение аккумулятора
Данная машина оборудована выключателем аккумуляторной
батареи, расположенным в отсеке двигателя.
Чтобы отсоединить и изолировать электрическую систему от
аккумулятора, отвинтите барашковую гайку и снимите кабель со
шпильки.
Чтобы подсоединить аккумулятор, наденьте кабель аккумулятора
на шпильку и зафиксируйте его барашковой гайкой.
Следует изолировать аккумулятор перед выполнением любых
операций по техобслуживанию на электрическом оборудовании.

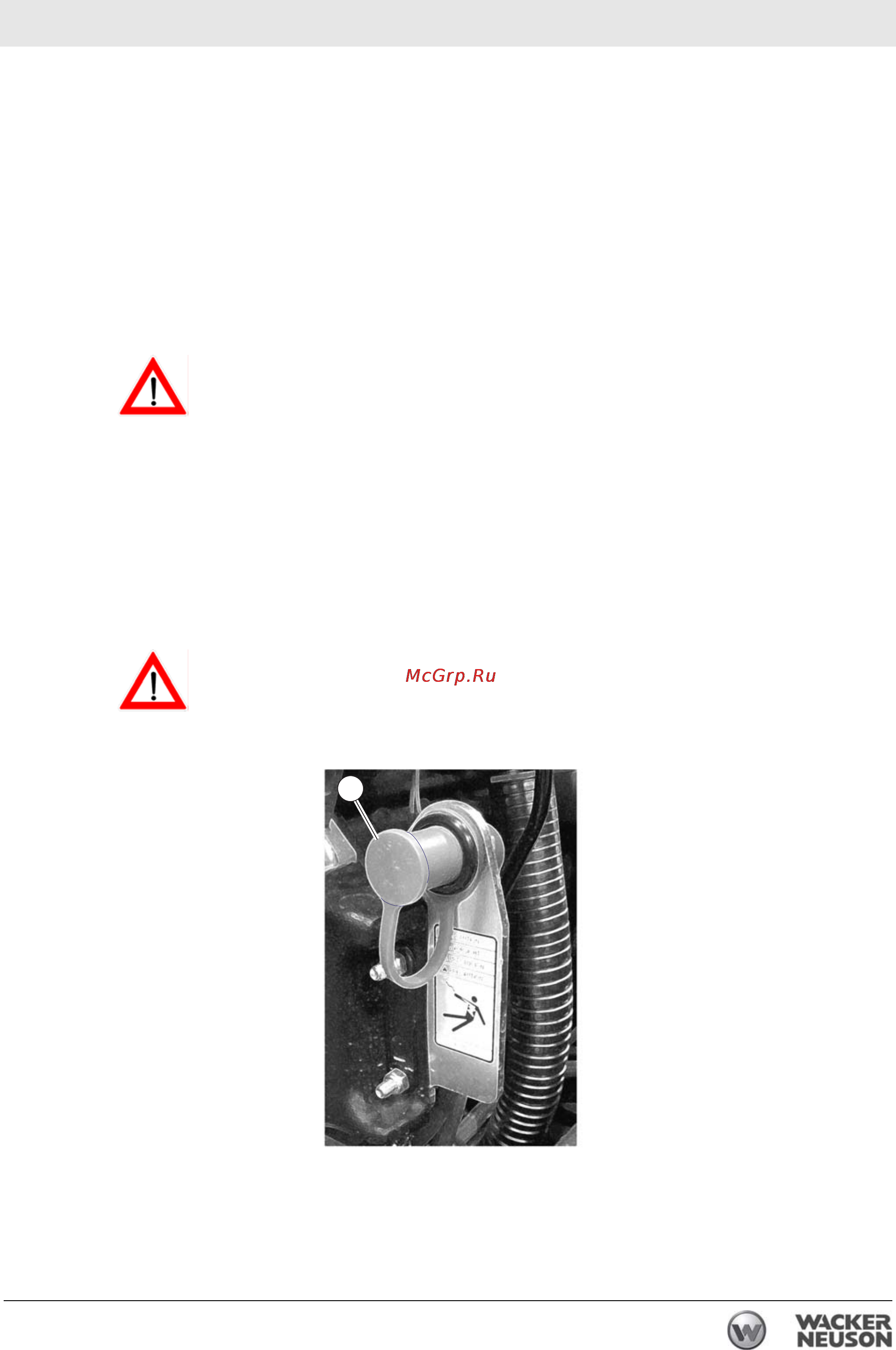

3.28 Положительная клемма вспомогательного аккумулятора
Данная машина оборудована положительной клеммой
вспомогательного аккумулятора (45) над шпилькой отсоединения
аккумулятора.
ВНИМАНИЕ! Опасность поражения электрическим током. Ни в
коем случае не касайтесь этой клеммы и металлической части
машины одновременно.
ОСТОРОЖНО
ВНИМАНИЕ
45
wc_gr004357
