RD 16 Техническое обслуживание
wc_tx001076ru.fm 73
4.5 Чистка разбрызгивателей
Подготовка к работе
Забитые или грязные разбрызгиватели могут воспрепятствовать
распылению воды на барабаны. Если распыление воды
значительно сократилось или прекратилось, даже если в
водяном баке есть вода, очистите разбрызгиватели.
Процедура
Чтобы очистить разбрызгиватели, выполните следующие
действия.

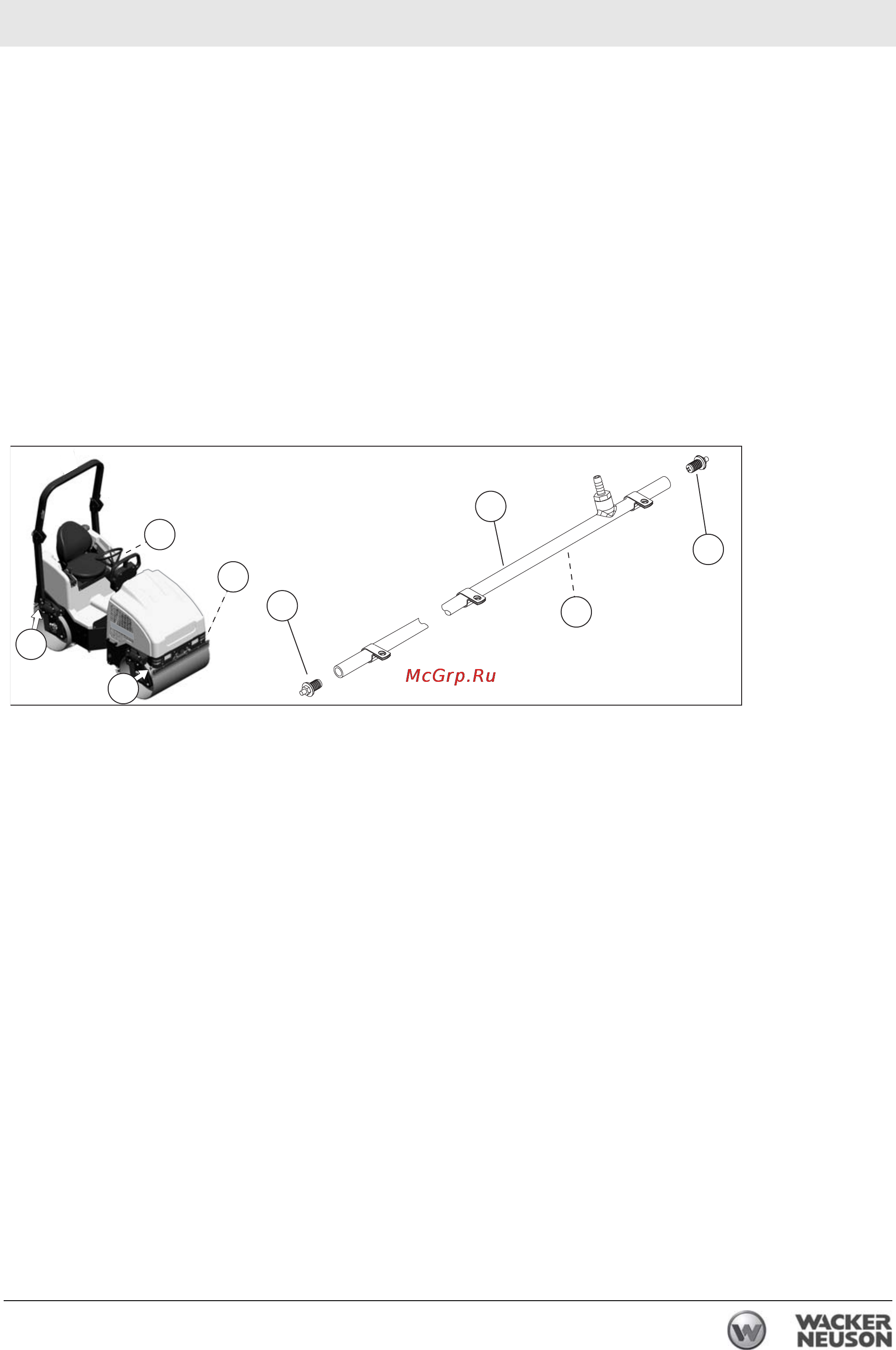

4.5.1 Найдите пробки (a) на концах каждого разбрызгивателя (b).
Отвинтите и снимите пробки.
4.5.2 Промойте внутреннюю часть разбрызгивателя чистой водой.
4.5.3 Установите одну из пробок на место и еще раз промойте
внутреннюю часть разбрызгивателя чистой водой. Убедитесь, что
подача воды осуществляется свободно через каждое
распылительное отверстие (c).
4.5.4 Если одно из распылительных отверстий засорилось,
воспользуйтесь небольшим предметом с тонким концом
(например, куском жесткой проволоки) для устранения закупорки.
4.5.5 После
очистки всех распылительных отверстий установите на
место вторую пробку.
wc_gr007077
a
a
a
a
a
b
a
c
