Техническое обслуживание RD 16
86 wc_tx001076ru.fm

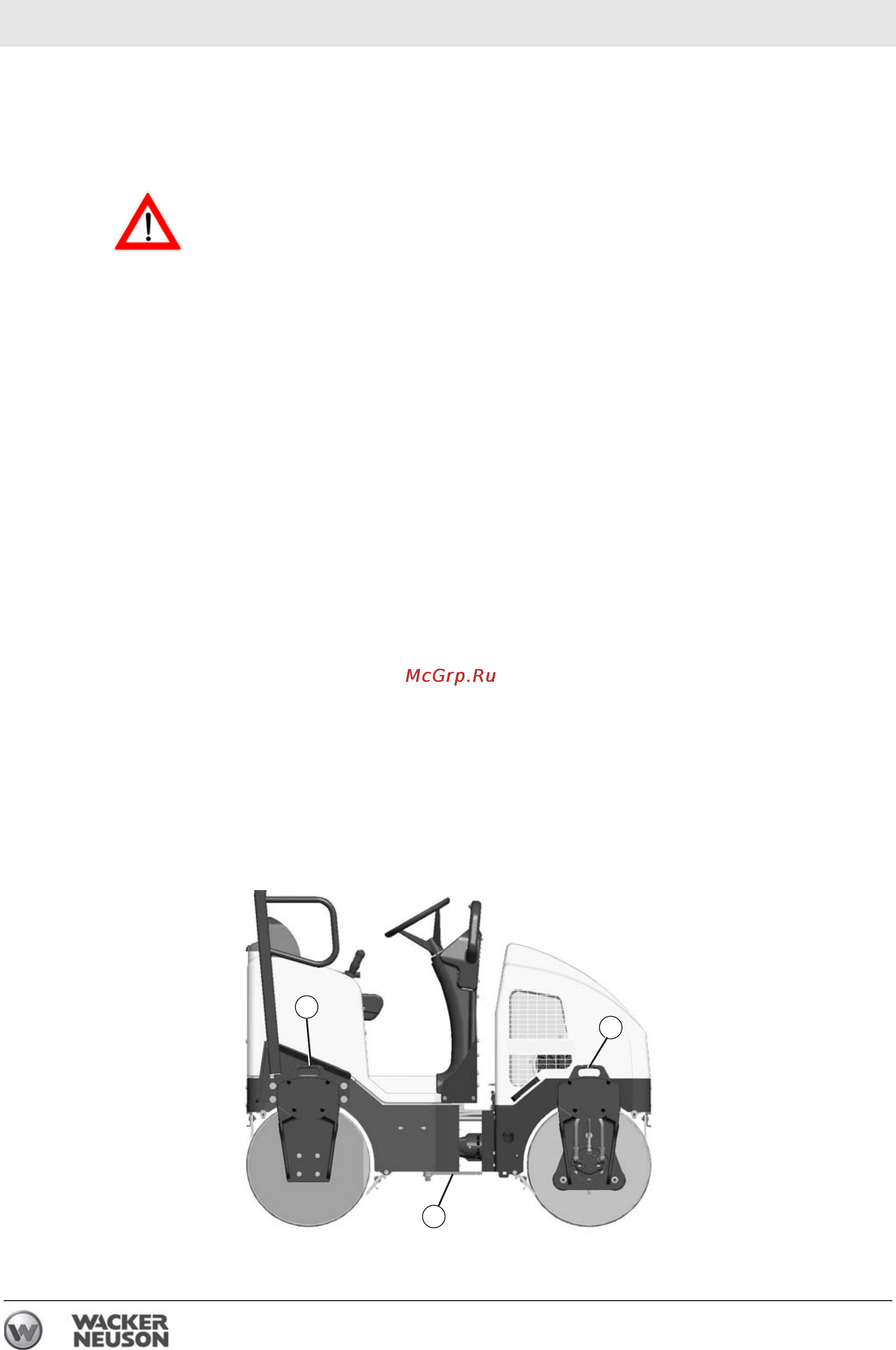

4.19 Подъем машины
См. рис.: wc_gr003454
Остановите двигатель.
Фиксация запорного устройства сочлененного шарнира (a)
Прежде чем приступить к подъему машины, переведите запорное
устройство сочлененного шарнира в положение
ЗАБЛОКИРОВАНО. Подробнее см. раздел «Запорное
устройство сочлененного шарнира».
Подъем
Используйте подъемные тросы или цепи с достаточной несущей
способностью. Прикрепите подъемные тросы к подъемным
петлям (b) на машине с помощью крюков или грузоподъемных
серег. Закрепите противоположные концы тросов на крюке
подъемного оборудования. Крюк должен иметь несущую
способность, достаточную, чтобы выдержать вес машины.
Информация по весу приводится в разделе «Технические
данные». Машину следует поднимать на четырех тросах,
прикрепив по одному тросу к каждой подъемной петле и крановой
балке, что препятствует контакту тросов с машиной.
Примечание: В модели RD 16 крановая балка крепится к
внутренней поверхности капота двигателя.
Для подъема следует пользоваться только стальными тросами
или цепями. Трос или цепь должны иметь подходящую указанную
грузоподъемность и длину не менее 2000 мм. Запрещается
использовать самодельные тросы или цепи.
Запрещается стоять под машиной или садиться в нее во время ее
подъема или перемещения.
ОСТОРОЖНО
wc
_g
r003454
a
b
b
