Техническое обслуживание RD 16
80 wc_tx001076ru.fm
4.12 Смазочные фитинги

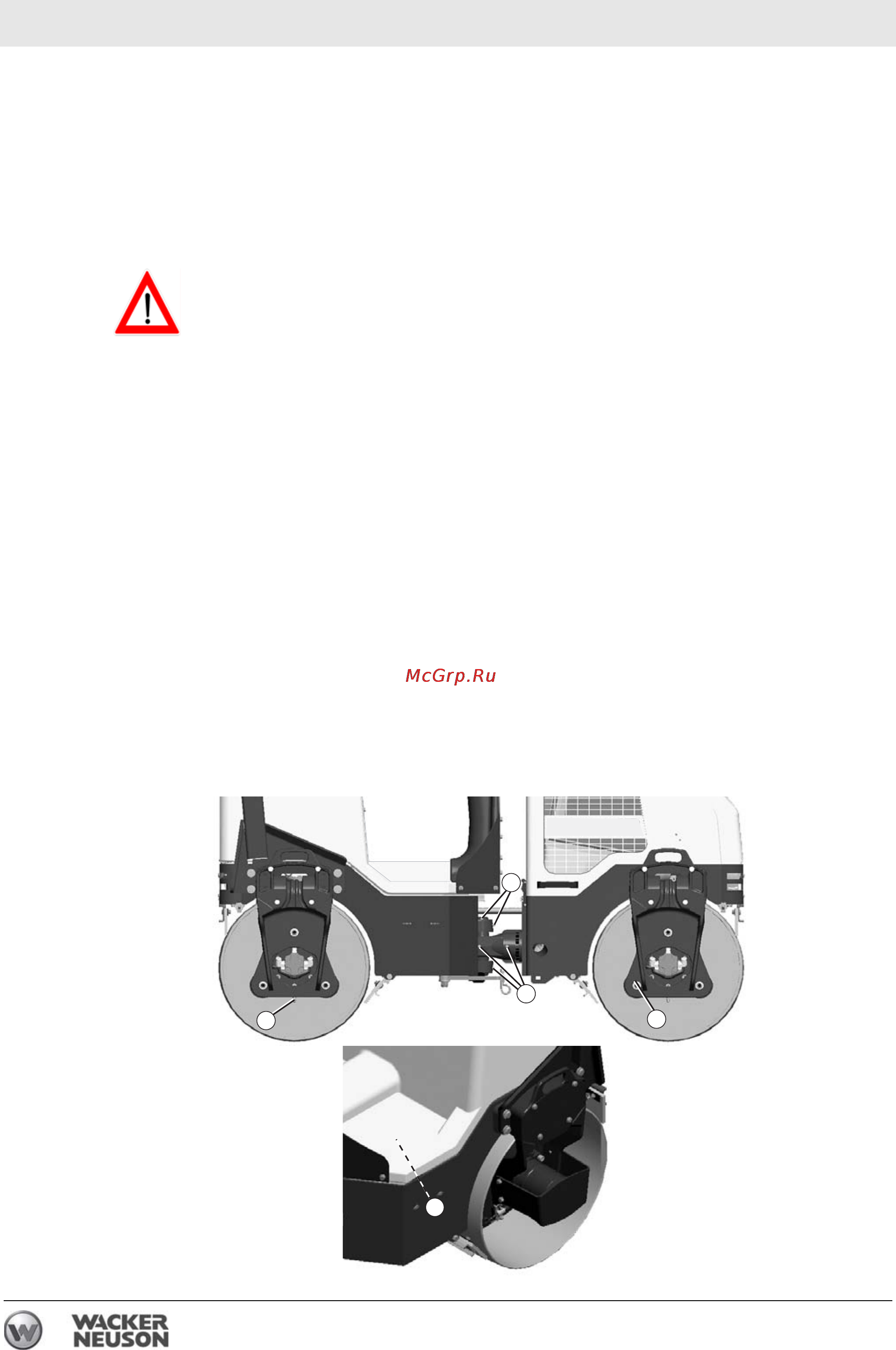

См. рис.: wc_gr003457
Количество и тип масла приводятся в разделе «Технические
данные».
Запорное устройство сочлененного шарнира:
Сочлененный шарнир оснащен фитингами (a) для смазки.
Во избежание защемления половинами машины перед смазкой
сочлененного шарнира следует зафиксировать запорное
устройство!
Задний барабан:
Подшипник привода заднего барабана оборудован смазочным
фитингом (b), расположенным в центре барабана позади его
правой опоры.
Вибровозбудитель:
Вибровозбудитель предназначен для работы с консистентной
смазкой. У него есть два смазочных фитинга (c), по одному с
каждой стороны машины, расположенные позади опор переднего
барабана.
Цилиндр рулевого механизма:
Цилиндр рулевого механизма расположен под платформой
оператора. Возле основания и штоковых полостей цилиндра
имеется смазочный фитинг (d).
ОСТОРОЖНО
wc
_
gr003457
a
a
b
c
d
