Эксплуатация RD 16
42 wc_tx001075ru.fm
3.9 Система присутствия оператора

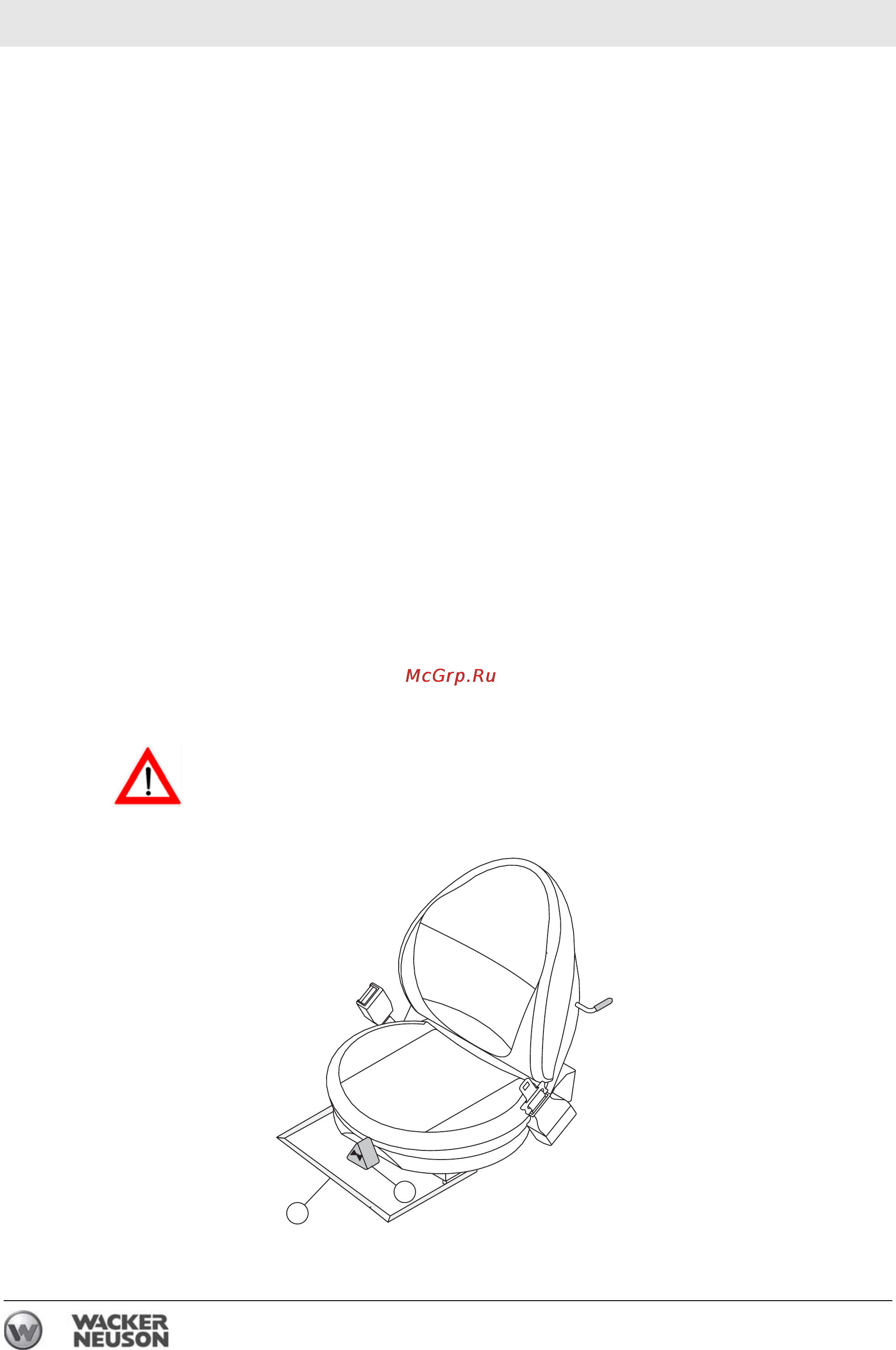

См. рис.: wc_gr002962
Машина оборудована «системой присутствия оператора». Эта
система является частью водительского сиденья и распознает,
находится ли оператор на сиденье. Если оператор отсутствует на
сиденье, каток НЕ поедет. В модели RD 16, если оператор
покидает сиденье водителя, срабатывает тормоз. После того как
оператор снова займет сиденье водителя, рычаг управления
передним/задним ходом нужно будет перевести в нейтральное
положение, и только потом можно будет управлять катком или
включить вибрацию.
Примечание: Если каток проходит по ухабу, систему от
опрокидывания защищает задержка в половину секунды.
Если каток имеет регулируемое сиденье, оно управляется
следующим образом:
• Ручка (a) регулирует натяжение сиденья под весом водителя.
• Рычаг (b) регулирует расстояние между сиденьем водителя и
органами управления.
Примечание: Запрещается менять положение сиденья
водителя во время движения машины. Предохранительное
устройство «ПРИСУТСТВИЕ ОПЕРАТОРА» блокирует все
движения машины, если оператор отсутствует на сиденье.
При работе с катком следует обязательно пристегиваться ремнем
безопасности.
ОСТОРОЖНО
wc_
g
r002962
b
a
