RD 16 Техническое обслуживание
wc_tx001076ru.fm 77

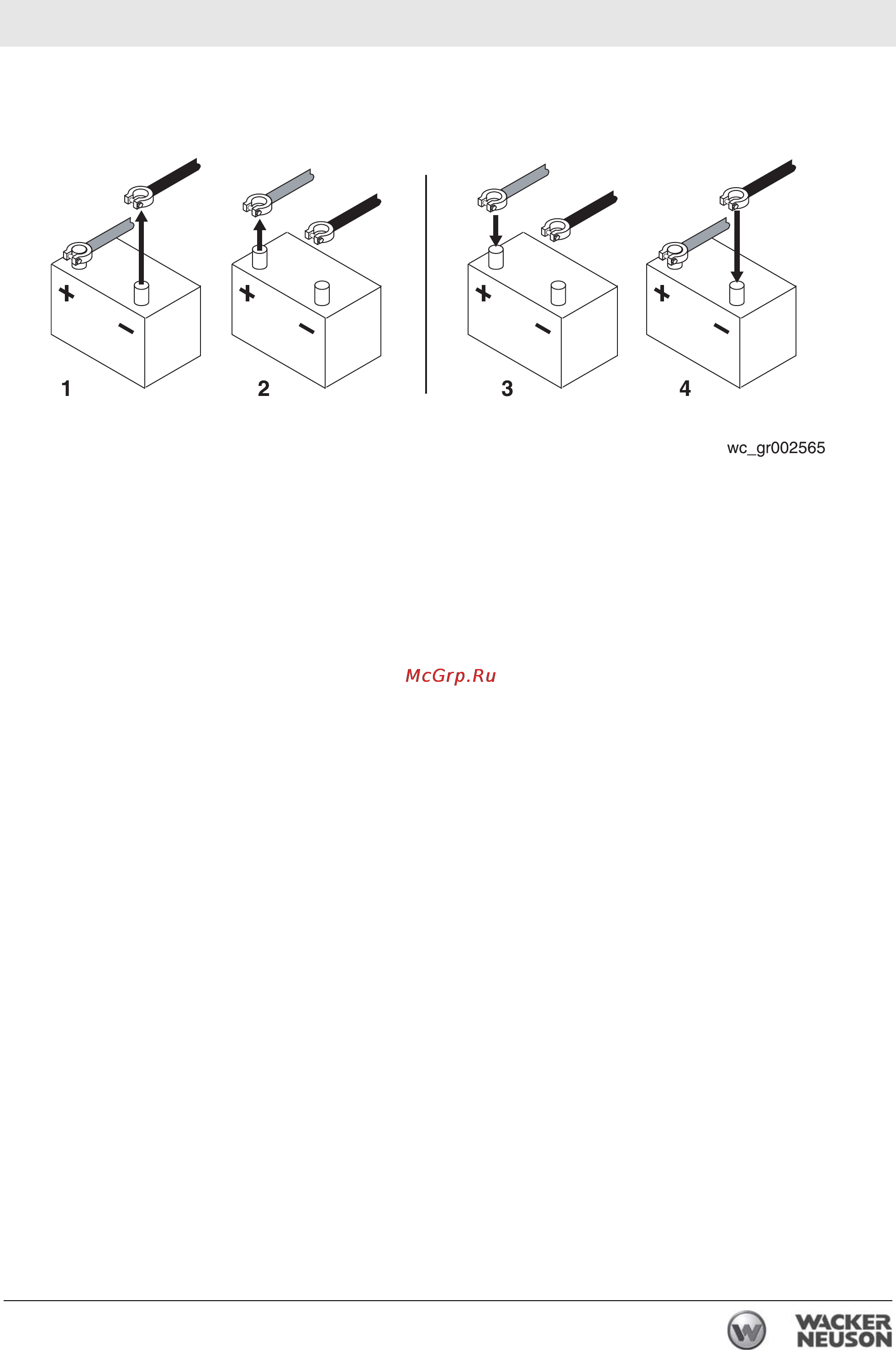

4.9.6 Подсоедините к аккумулятору отрицательный (–) аккумуляторный
кабель.
Периодически осматривайте аккумулятор. Клеммы аккумулятора
должны быть чистыми, а соединения – плотными.
При необходимости затяните кабели и смажьте хомуты
техническим вазелином.
Для запуска в холодную погоду обеспечьте полный заряд
аккумулятора.
ПРЕДУПРЕЖДЕНИЕ: Во избежание серьезного повреждения
электрической системы машины соблюдайте следующие
условия:
• Не отсоединяйте аккумулятор во время работы машины.
• Запрещается пытаться запускать машину без аккумулятора.
• В случае разрядки аккумулятора либо замените его на
полностью заряженный аккумулятор, либо зарядите
аккумулятор с помощью соответствующего зарядного
устройства.
