RD 16 Техническое обслуживание
wc_tx001076ru.fm 75
4.7 Топливный фильтр

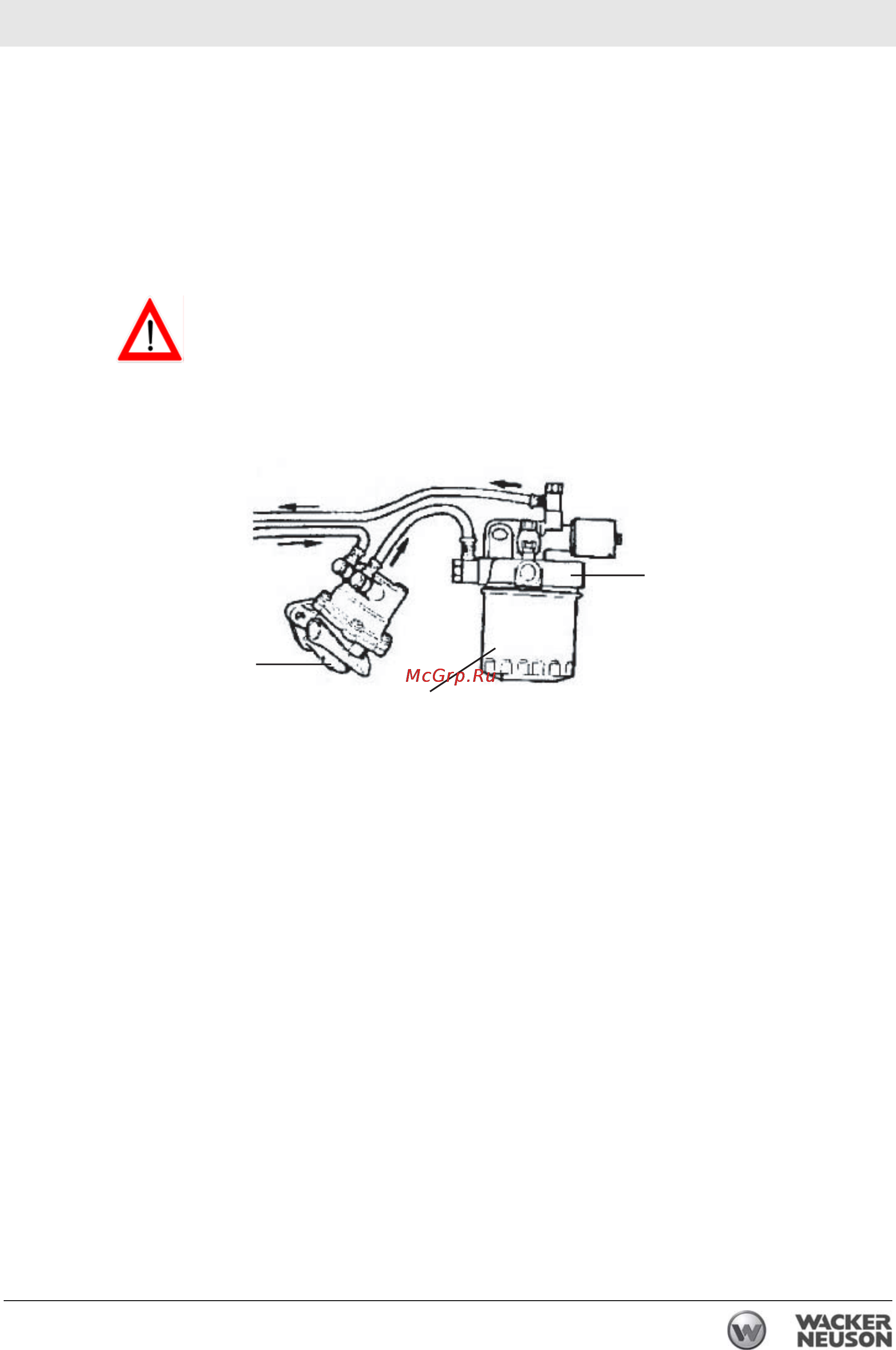

См. рис.: wc_gr002999
4.7.1 Топливный фильтр (a) необходимо заменять через каждые 300
часов эксплуатации. Снимите фильтр (a) с головки фильтра (c).
4.7.2 Установите новый фильтр. При необходимости прокачайте
топливопроводы. См. раздел «RD 16. Прокачка топливной
системы».
Бензин легко воспламеняется! Перед заменой топливного
фильтра выключите двигатель и дайте ему остыть.
4.8 Прокачка топливной системы
См. рис.: wc_gr002999
Если топливный бак был полностью опустошен или освобожден
для обслуживания, возможно, потребуется прокачать топливную
систему вручную.
Чтобы прокачать топливную систему:
4.8.1 Переведите ключ зажигания в PАБОЧЕЕ положение (60). В
результате откроется топливный кран.
4.8.2 Прокачивайте рычаг на топливном насосе (b), пока усилие
прокачивания не возрастет.
ОСТОРОЖНО
wc_
g
r002999
b
a
c
