RD 16 Техническое обслуживание
wc_tx001076ru.fm 87
4.20 Строповка и транспортировка машины

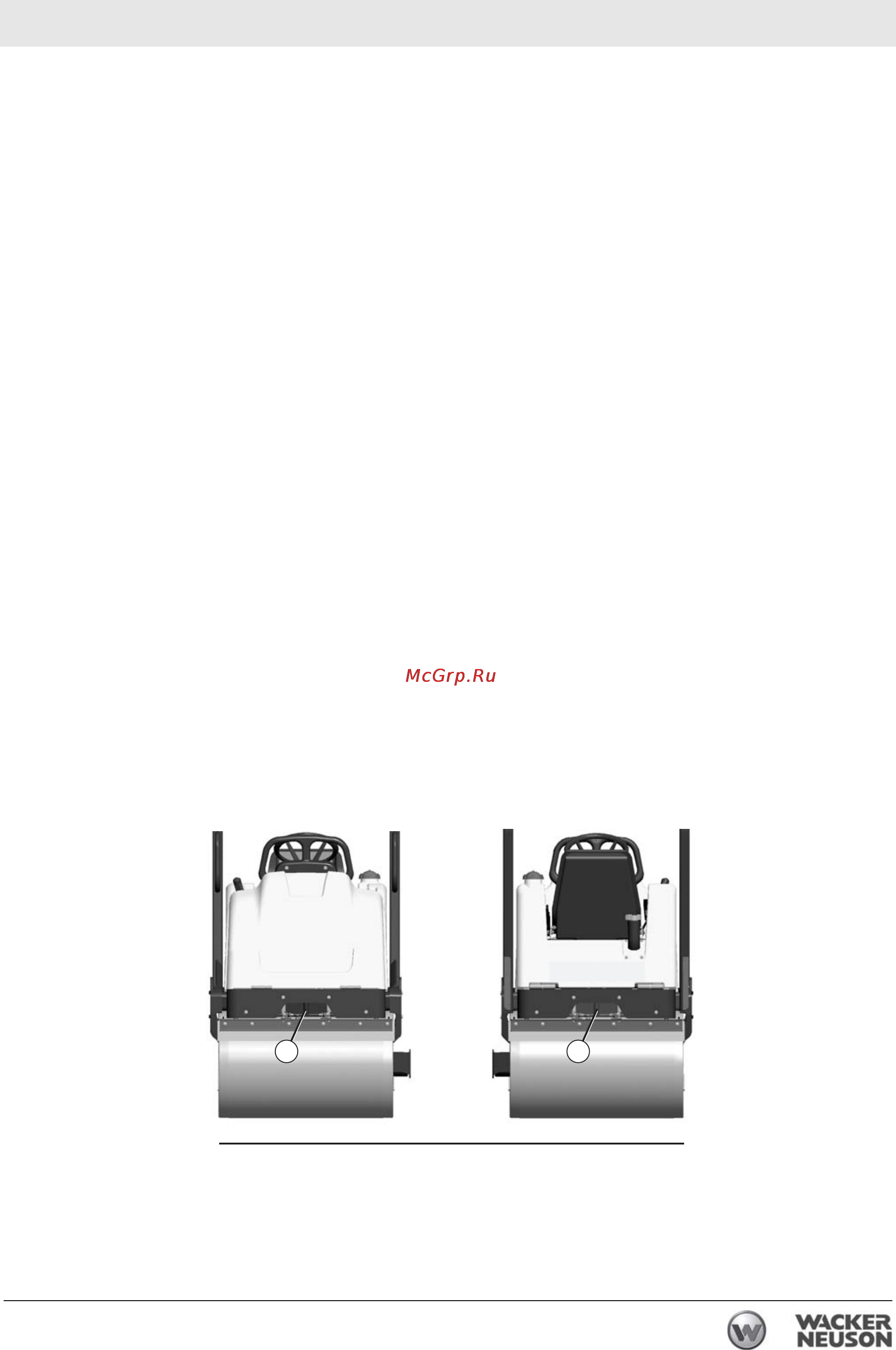

См. рис.: wc_gr003455
Зафиксируйте запорное устройство сочлененного шарнира.
Подробнее см. раздел «Запорное устройство сочлененного
шарнира».
При транспортировке машины впереди и позади каждого
барабана необходимо установить блоки и использовать передние
и задние строповочные узлы (a), предназначенные для надежного
крепления машины к прицепу (2 места). Зафиксируйте машину,
прикрепив стальные тросы или цепи к строповочным узлам (a).
Примечание: Когда двигатель выключен или гидравлическая
система не функционирует, трансмиссия, как правило,
тормозится, если только нет неисправности или стояночный
тормоз не снят вручную.
ПРЕДУПРЕЖДЕНИЕ: Запрещается для строповки размещать
тросы или цепи вокруг рамы машины или сочлененного шарнира.
В противном случае возможно повреждение машины.
ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать полный прогиб
амортизирующих подвесок при строповке машины. В противном
случае возможно повреждение амортизирующих подвесок.
ПРЕДУПРЕЖДЕНИЕ: Запрещается оставлять машину в
строповке на длительный период времени (за исключением
случаев транспортировки). В противном случае возможно
повреждение амортизирующих подвесок.
wc_gr003455
a a
