RD 16 Эксплуатация
wc_tx001075ru.fm 55
3.21 Направление и скорость

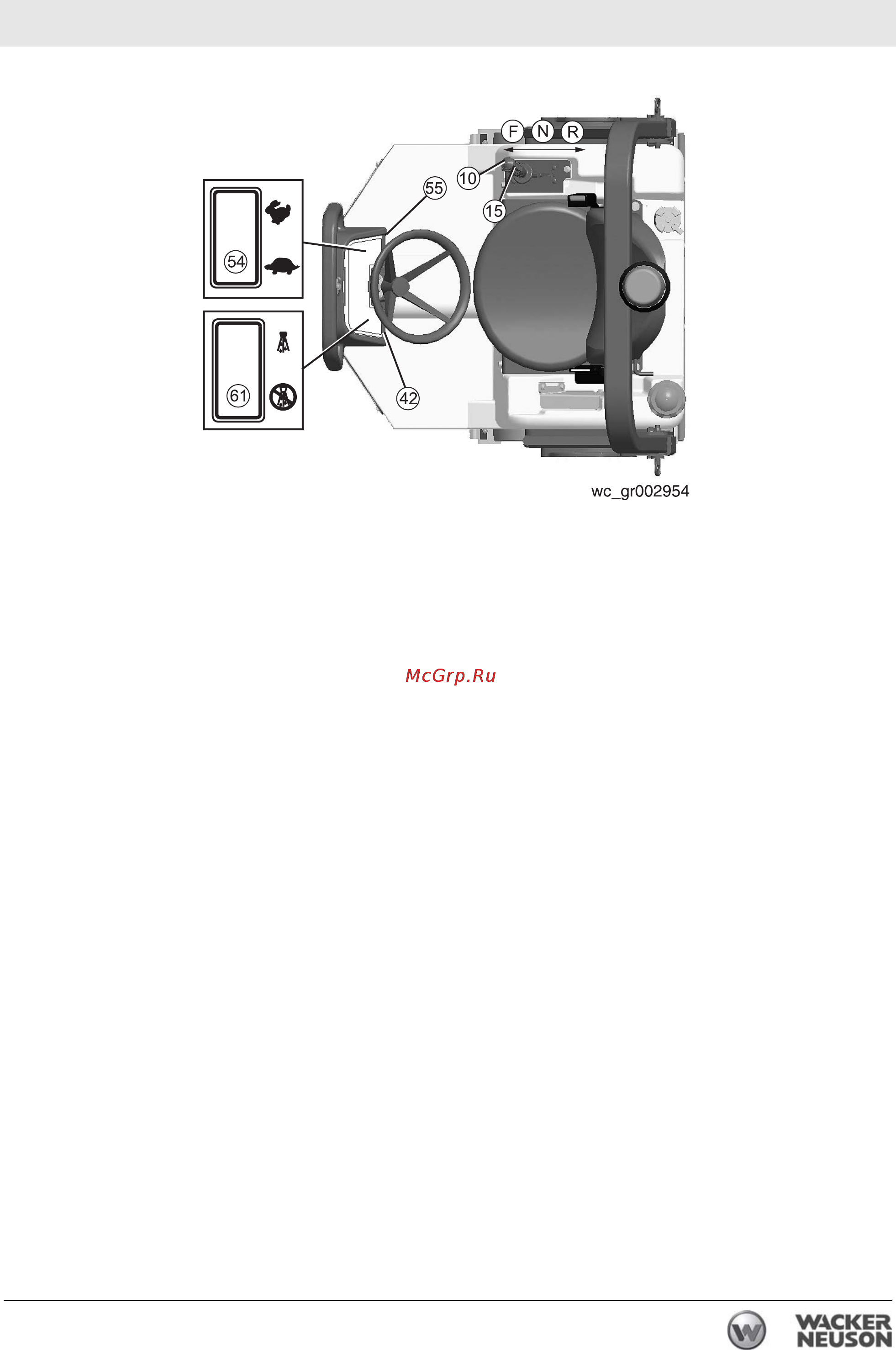

См. рис.: wc_gr002954
Для удерживания машины в положении остановки (парковки)
используется механический стояночный тормоз на приводном
двигателе каждого барабана. Механические стояночные
тормоза — это тормоза, приводимые в действие пружиной, и с
гидравлическим отключением (SAHR). Тормоза активируются,
когда двигатель выключен, либо когда оператор покидает
сиденье.
Нажатая кнопка стояночного тормоза (42) останавливает ход
(передний или задний) и активирует тормоз. Чтобы отключить
тормоза, следует отжать кнопку стояночного тормоза.
Тормоза можно отключить, только если рычаг управления
передним/задним ходом (15) находится в НЕЙТРАЛЬНОМ
положении. Если рычаг управления передним/задним ходом при
отключении стояночного тормоза находится не в НЕЙТРАЛЬНОМ
положении, тормоза не будут отключены.
ПРЕДУПРЕЖДЕНИЕ: В нормальных условиях работы
запрещается использовать стояночный тормоз во время
движения машины. Если машина движется, стояночный тормоз
следует применять только в экстренных ситуациях, например
в случае отказа основной гидравлической системы тормозов
(переведя рычаг управления передним / задним ходом в
НЕЙТРАЛЬНОЕ положение) или в случае потери управления при
движении вниз по склону. Использование стояночного тормоза
при движении машины может привести к повреждению приводных
двигателей.
