Техническое обслуживание RD 16
68 wc_tx001076ru.fm
4.3 Запасные детали для обеспечения безопасности
Обзор
Данный агрегат имеет несколько функций, которые повышают
безопасность оператора. Сюда относится система защиты при
опрокидывании (ROPS) и ремень безопасности. Для вашего
удобства предусмотрены следующие схемы и перечни запчастей
для данных функций обеспечения безопасности.
Чтобы получить полный список запчастей для данной машины,
обратитесь к обслуживающему вас дилеру Wacker Neuson или
посетите веб-сайт www.wackerneuson.com.

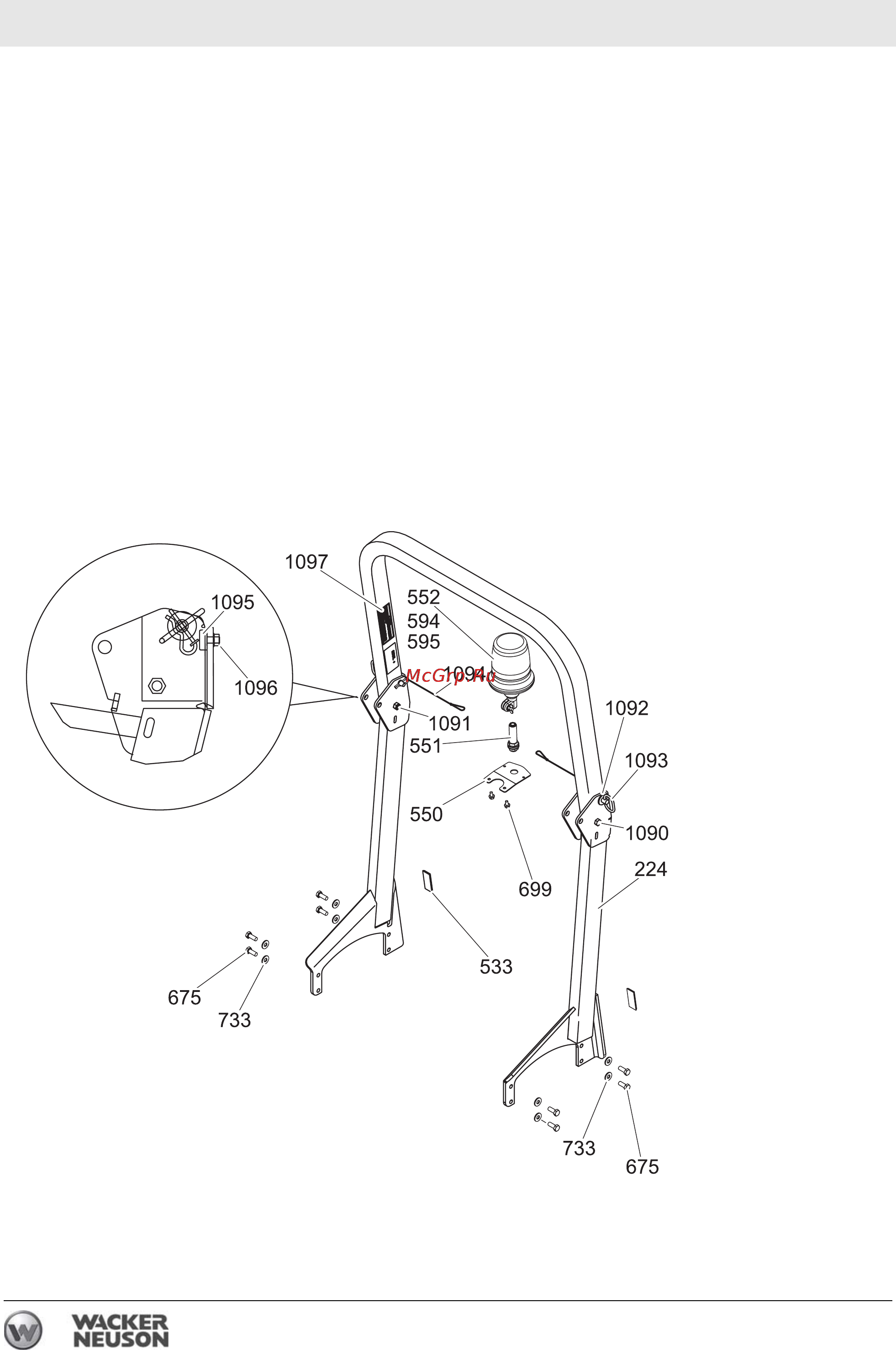

Схема ROPS
wc_gr007046
