Dell Inspiron /2320-0701/ [10/94] Извлечение жесткого диска
![Dell Inspiron /2320-0701/ [10/94] Извлечение жесткого диска](/views2/1064305/page10/bga.png)
Извлечение жесткого диска
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите заднюю крышку. См. раздел Снятие задней крышки.
3. Выверните винт, которым блок жесткого диска крепится к корпусу.

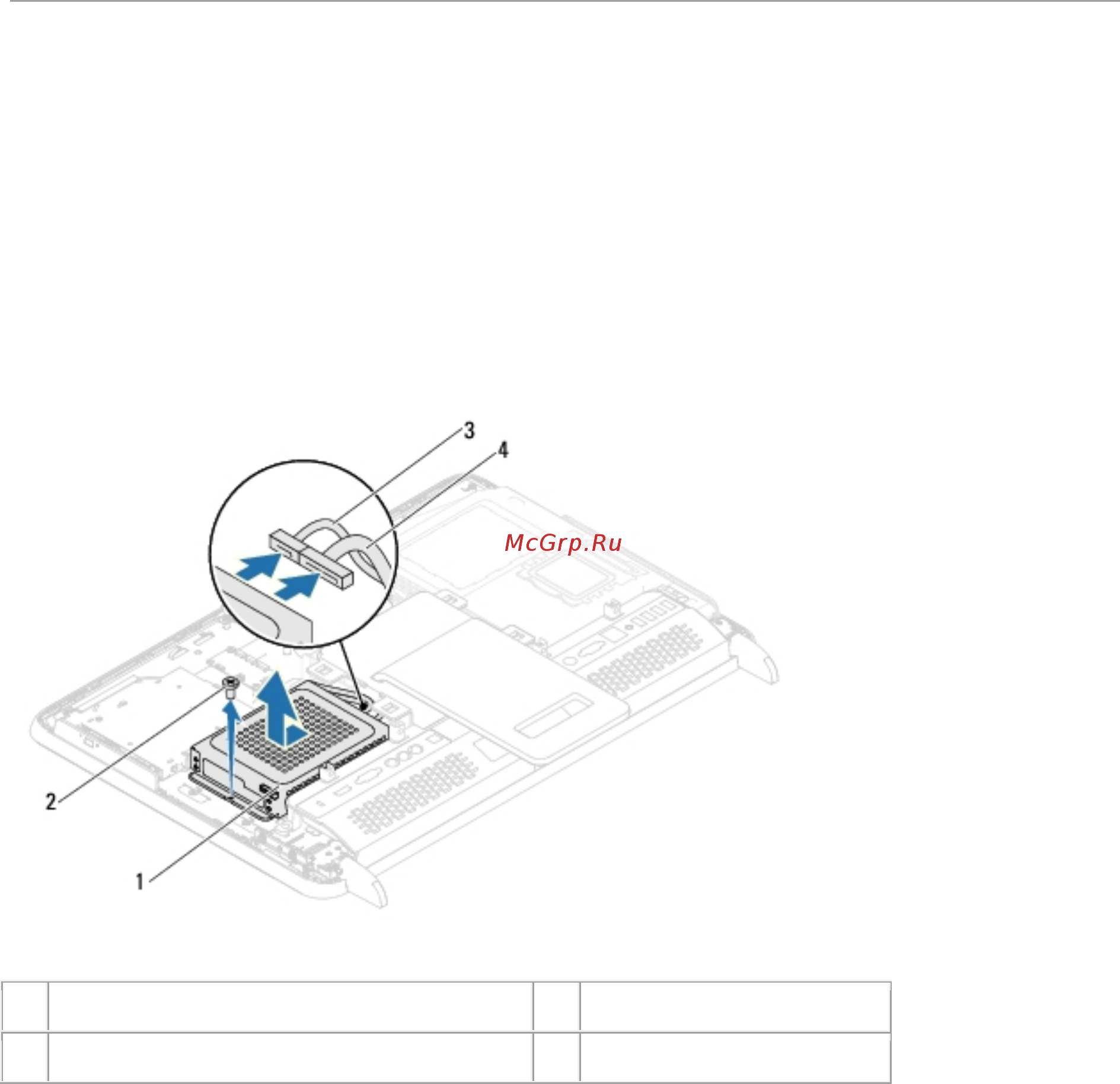

4. Сдвиньте и приподнимите блок жесткого диска, а затем отключите кабели питания
и передачи данных от разъема на жестком диске.
1
жесткий диск в сборе
2
винт (1)
3
кабель передачи данных
4
кабель питания
5. Выверните четыре винта, которыми каркас жесткого диска крепится к жесткому
диску.
6. Сдвиньте и снимите каркас жесткого диска.
